鋼結構設計入門，鋼屋架上弦與下弦的計算方法詳解，鋼結構設計基礎，鋼屋架上弦與下弦計算方法深度
本文介紹了鋼結構設計中鋼屋架上弦與下弦的計算方法及要點，上弦承受壓力，需考慮節點荷載，計算正截面承載能力，其平面外計算長度受多種因素影響，通?？砂聪嚓P(guān)規范確定，下弦承擔水平荷載，計算時要考慮拉力作用，計算前需明確屋架跨度、間距、荷載等參數，依據力學原理進行力矩平衡和力的合成計算，上弦可利用檁條或大型屋面板充當系桿，在特定位置設置剛性系桿；
在鋼結構建筑中，屋架作為支撐屋頂荷載的重要構件，其設計計算尤為關鍵，鋼屋架主要由上弦桿、下弦桿、腹桿等構件組成，其中上弦桿和下弦桿承擔著主要的受力作用，本文將詳細介紹鋼屋架上弦和下弦的計算方法,幫助讀者掌握鋼結構設計的基本原理和實用技巧。
鋼屋架基本概念與受力分析
1 鋼屋架的基本組成
鋼屋架是由多個桿件通過節點連接而成的平面或空間桁架結構,主要由以下幾部分組成：
- 上弦桿：位于屋架上部，通常承受壓力
- 下弦桿：位于屋架下部，通常承受拉力
- 腹桿：連接上下弦的斜桿和豎桿，包括斜腹桿和豎腹桿
- 節點板：連接各桿件的鋼板
- 支撐系統：保證屋架整體穩定性的構件
2 鋼屋架的受力特點
鋼屋架在荷載作用下的受力特點主要表現為：
- 上弦桿主要承受軸向壓力和局部彎矩
- 下弦桿主要承受軸向拉力
- 腹桿根據布置方式不同，可能受拉或受壓
- 節點處存在復雜的應力集中現象
3 鋼屋架的分類
根據結構形式,鋼屋架可分為：
- 三角形屋架：適用于小跨度建筑
- 梯形屋架：適用于中等跨度建筑
- 平行弦屋架：適用于大跨度建筑
- 拱形屋架：適用于特殊造型要求
鋼屋架上弦桿計算方法
1 上弦桿的受力分析
上弦桿主要承受以下荷載：
- 屋面恒荷載：包括屋面材料、保溫層、防水層等自重
- 屋面活荷載：包括雪荷載、維修荷載等
- 風荷載：向上吸力或向下壓力
- 地震作用：根據抗震要求考慮
2 上弦桿內力計算
上弦桿的內力計算通常采用以下方法：
- 節點法：取節點為隔離體，利用平衡條件求解桿件內力
- 截面法：用假想截面截取屋架一部分，利用平衡條件求解內力
- 圖解法：通過力多邊形求解桿件內力
對于規則屋架,內力計算公式可簡化為：
N = (M×y)/I
- N為桿件軸向力
- M為截面彎矩
- y為桿件到中和軸的距離
- I為截面慣性矩
3 上弦桿截面設計
上弦桿截面設計步驟：
- 根據內力計算結果確定設計壓力N
- 初選截面形式（通常為雙角鋼或T型鋼）
- 計算截面面積A
- 計算長細比λ = l0/i
- l0為計算長度
- i為截面回轉半徑
- 根據長細比查穩定系數φ
- 驗算穩定性：N/(φA) ≤ f
f為鋼材抗壓強度設計值
- 若不滿足，調整截面重新計算
4 上弦桿局部穩定性驗算
對于組合截面,還需驗算板件的局部穩定性：
- 翼緣寬厚比驗算
- 腹板高厚比驗算
- 必要時設置加勁肋
鋼屋架下弦桿計算方法
1 下弦桿的受力分析
下弦桿主要承受軸向拉力，荷載來源與上弦桿相同,但受力方向相反。
2 下弦桿內力計算
下弦桿內力計算方法與上弦桿類似,通常采用：
- 節點法
- 截面法
- 圖解法
對于受拉桿件,內力計算公式為：
N = T
其中T為桿件承受的拉力。
3 下弦桿截面設計
下弦桿截面設計步驟：
- 根據內力計算結果確定設計拉力T
- 初選截面形式（通常為雙角鋼或H型鋼）
- 計算凈截面面積An
考慮螺栓孔削弱
- 驗算強度：T/An ≤ f
f為鋼材抗拉強度設計值
- 驗算剛度：長細比λ ≤ [λ]
[λ]為容許長細比
- 若不滿足，調整截面重新計算
4 下弦桿節點連接設計
下弦桿節點連接需特別注意：
- 連接板厚度計算
- 焊縫或螺栓連接計算
- 凈截面驗算
- 構造要求
鋼屋架上下弦桿計算實例
1 設計條件
某廠房鋼屋架，跨度18m，柱距6m，屋面坡度1:10，采用Q235B鋼材，基本雪壓0.4kN/m2，基本風壓0.5kN/m2。
2 荷載計算
恒荷載：
- 屋面層：0.8kN/m2
- 屋架自重：估算0.3kN/m2
- 總計：1.1kN/m2
活荷載：
- 雪荷載：0.4kN/m2
- 檢修荷載：0.5kN/m2
- 取較大值0.5kN/m2
荷載組合：
2恒+1.4活=1.2×1.1+1.4×0.5=2.02kN/m2
3 上弦桿計算
內力分析：
最大壓力N=120kN（通過結構分析軟件得出）
截面選擇：
- 初選2L100×10，A=38.52cm2
- ix=3.05cm，iy=4.52cm
長細比計算：
- 計算長度l0=1.5m（節點間距）
- λx=150/3.05=49.2
- λy=150/4.52=33.2
- 取λmax=49.2
穩定系數：
查表得φ=0.859（b類截面）
穩定驗算：
- N/(φA)=120×103/(0.859×3852)=36.3MPa < 215MPa
- 滿足要求
4 下弦桿計算
內力分析：
最大拉力T=100kN
截面選擇：
- 初選2L90×8，A=27.88cm2
- 考慮1個螺栓孔削弱，孔徑22mm
- An=27.88-2×0.8×2.2=24.36cm2
強度驗算：
- T/An=100×103/2436=41.1MPa < 215MPa
- 滿足要求
長細比驗算：
- λ=300/2.76=108.7 < 350
- 滿足要求
鋼屋架設計中的常見問題與對策
1 上弦桿設計中的常見問題
長細比過大導致穩定性不足
對策：減小計算長度或增大截面回轉半徑
局部穩定不滿足要求
對策：調整板件厚度或設置加勁肋
節點連接不合理
對策：優化節點構造，確保傳力明確
2 下弦桿設計中的常見問題
凈截面面積不足
對策：增加截面尺寸或減少螺栓孔數量
連接節點強度不足
對策：增加連接板厚度或焊縫尺寸
振動問題
對策：控制長細比或增設減振措施
3 施工中的注意事項
- 上弦桿安裝時的臨時支撐
- 下弦桿預起拱控制
- 節點板焊接變形控制
- 防腐防火處理
鋼屋架設計的優化方向
1 材料優化
- 采用高強度鋼材減輕自重
- 考慮耐候鋼減少維護成本
- 新型復合材料應用
2 結構優化
- 變截面設計
- 空間桁架體系
- 預應力技術應用
3 計算手段優化
- BIM技術應用

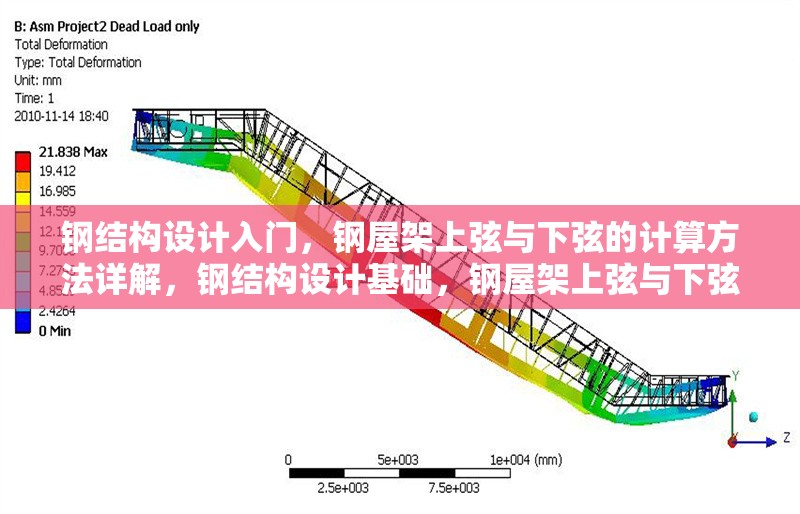

- 有限元分析
- 參數化設計
鋼屋架上弦和下弦的計算是鋼結構設計中的重要環節，需要綜合考慮受力性能、穩定性、經濟性和施工便利性等多方面因素，通過本文的系統介紹，讀者應能掌握鋼屋架上下弦桿的基本計算方法和設計要點，在實際工程中，還需結合具體項目條件，靈活
