# 鋼屋架上弦支撐與下弦支撐圖解摘要，鋼屋架的上弦支撐與下弦支撐是保障結構穩定性和安全性的關鍵構件。**上弦橫向水平支撐**通常位于屋架上弦平面，用于增強屋蓋整體剛度，平衡天窗架等荷載傳遞，形成封閉框架以抵抗水平力。**下弦橫向水平支撐**則布置在屋架下弦節點處，與上弦支撐協同工作，尤其適用于有吊車的廠房，可傳遞吊車橫向水平制動力。**下弦縱向水平支撐**沿屋架下弦通長設置，多用于大跨度或重級工作制吊車場景，需與橫向支撐配合形成穩定體系，垂直支撐連接上下弦，優化荷載傳遞路徑；系桿則用于防止結構側移。

鋼屋架的基本組成

鋼屋架通常由上弦桿、下弦桿、腹桿（包括斜桿和豎桿）以及支撐系統組成，上弦桿主要承受壓力，下弦桿主要承受拉力，而腹桿則用于傳遞剪力并保持屋架的整體形狀，支撐系統的作用是增強屋架的側向穩定性，防止構件失穩，并確保荷載均勻傳遞。

上弦支撐的作用與布置

1 上弦支撐的作用

上弦支撐（Upper Chord Bracing）主要用于：

• 防止上弦桿側向失穩：由于上弦桿受壓，在荷載作用下容易發生側向屈曲，上弦支撐能有效限制其變形。
• 增強屋架整體剛度：通過連接多個屋架，形成穩定的空間結構，提高抗風、抗震能力。
• 傳遞水平荷載：如風荷載、地震作用等，通過支撐系統傳遞至支撐結構。

2 上弦支撐的布置方式

上弦支撐通常布置在屋架的上弦平面內,常見的布置形式包括：

1. 橫向支撐（Cross Bracing）：采用交叉斜桿連接相鄰屋架，形成穩定的三角形結構。
2. 縱向支撐（Longitudinal Bracing）：沿屋架長度方向設置，通常用于大跨度屋架，防止整體側移。
3. 水平支撐（Horizontal Bracing）：在屋架頂部設置水平桁架，增強整體剛度。

圖解示例：

• 圖1：上弦橫向支撐布置示意圖，展示交叉斜桿的連接方式。
• 圖2：上弦縱向支撐布置示意圖，展示沿屋架長度方向的支撐桿件。

3 上弦支撐的連接構造

上弦支撐通常通過節點板或螺栓連接至上弦桿,確保傳力可靠，節點設計需考慮：

• 剛度匹配：支撐桿件的剛度應與上弦桿相匹配，避免局部應力集中。
• 焊接或螺栓連接：根據施工條件選擇合適的連接方式，確保連接強度。

下弦支撐的作用與布置

1 下弦支撐的作用

下弦支撐（Lower Chord Bracing）的主要功能包括：

• 防止下弦桿側向變形：下弦桿受拉，但仍可能因風荷載或施工荷載發生側向位移，支撐可限制其變形。
• 提高屋架整體穩定性：與上弦支撐協同作用，形成穩定的空間桁架體系。
• 輔助施工安裝：在屋架吊裝過程中，下弦支撐可提供臨時穩定作用。

2 下弦支撐的布置方式

下弦支撐通常布置在屋架的下弦平面內,常見的布置形式包括：

1. 交叉支撐（X型支撐）：適用于中小跨度屋架，結構簡單，傳力明確。
2. K型支撐：適用于大跨度屋架，可減少支撐桿件長度，提高經濟性。
3. 水平桁架支撐：在大型工業廠房中，下弦支撐可能采用水平桁架形式，增強整體剛度。

圖解示例：

• 圖3：下弦交叉支撐布置示意圖，展示X型斜桿的連接方式。
• 圖4：下弦K型支撐布置示意圖，展示K型支撐的節點構造。

3 下弦支撐的連接構造

下弦支撐通常通過節點板或高強螺栓連接至下弦桿,設計時需注意：

• 避免偏心受力：支撐桿件應盡量對稱布置，減少附加彎矩。
• 考慮溫度變形：在長跨度結構中，需預留一定的伸縮空間，防止溫度應力導致支撐失效。

上弦支撐與下弦支撐的協同作用

在實際工程中,上弦支撐和下弦支撐通常需要協同布置，以確保屋架的整體穩定性，二者的配合方式包括：

• 空間桁架體系：上、下弦支撐共同形成穩定的三維結構，提高抗側移能力。
• 荷載傳遞路徑優化：上弦支撐主要承受風荷載和屋面荷載，而下弦支撐則輔助傳遞水平力，確保荷載均勻分布。
• 施工階段穩定性：在屋架吊裝和安裝過程中，上、下弦支撐可提供臨時穩定作用，防止結構變形。

圖解示例：

• 圖5：上、下弦支撐協同布置示意圖，展示完整的屋架支撐體系。

工程應用案例分析

1 工業廠房屋架支撐設計

某單層工業廠房采用梯形鋼屋架,跨度24m，屋架間距6m，設計時采用：

• 上弦支撐：每間隔一個屋架設置交叉支撐，確保上弦桿的側向穩定。
• 下弦支撐：沿縱向設置水平桁架，增強整體剛度，防止風荷載作用下的側移。

2 大跨度體育館屋架支撐設計

某體育館采用空間桁架結構,跨度60m，支撐系統設計特點：

• 上弦支撐：采用K型支撐，減少桿件長度，提高經濟性。
• 下弦支撐：結合水平桁架和交叉支撐，確保結構在風振作用下的穩定性。

常見問題與解決方案

1 支撐桿件過長導致失穩

• 問題：在大跨度屋架中，支撐桿件過長可能發生屈曲。
• 解決方案：采用K型或V型支撐，減少單根桿件長度，或增加中間支撐點。

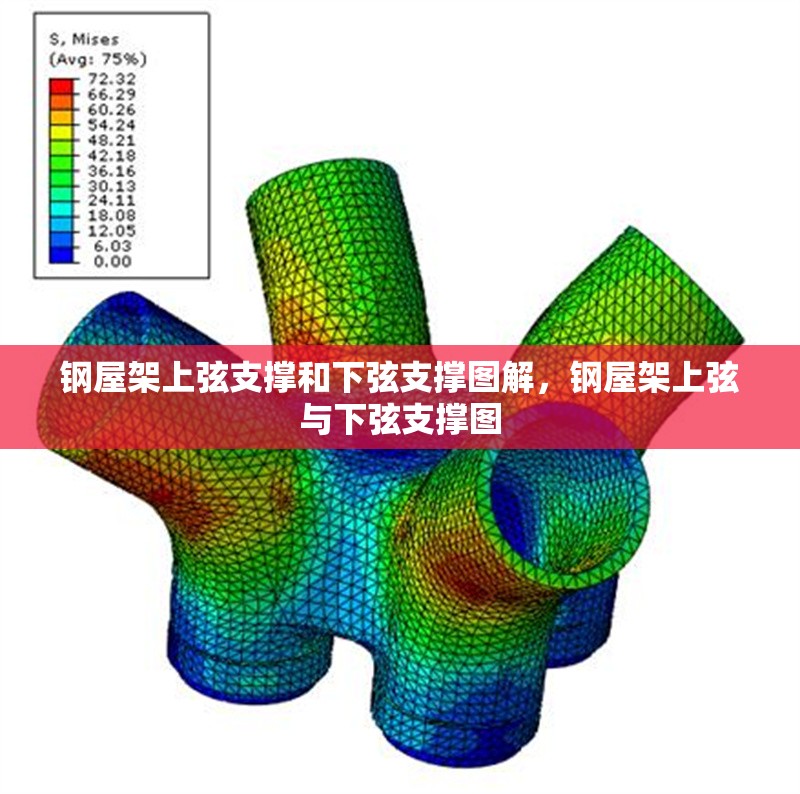

2 節點連接強度不足

• 問題：支撐與弦桿連接處可能出現焊縫開裂或螺栓松動。
• 解決方案：優化節點設計，采用高強度螺栓或加強焊縫質量檢測。

3 溫度變形影響

• 問題：長跨度屋架在溫度變化時可能產生伸縮變形，導致支撐受力不均。
• 解決方案：設置滑動支座或彈性連接，允許一定的變形位移。

鋼屋架的上弦支撐和下弦支撐是確保結構穩定性和安全性的關鍵組成部分,通過合理的布置和連接設計，可以有效防止桿件失穩、提高整體剛度，并優化荷載傳遞路徑，本文通過圖解和案例分析，詳細介紹了支撐系統的設計要點，希望能為鋼結構設計和施工提供參考，在實際工程中，應根據具體跨度、荷載條件和施工要求，選擇合適的支撐形式，確保結構的安全性和經濟性。

（注：本文配圖可參考相關鋼結構設計手冊或CAD圖紙示例。）
