屋架的上弦與下弦是木結構或鋼木結構中重要的承重構件，其示意圖解析有助于理解整體屋架的結構與功能，上弦通常位于屋架頂部，呈傾斜狀態，主要承受壓力，并將屋面荷載傳遞至支撐點；下弦則位于屋架底部，多為水平或微拱設計，主要承受拉力，平衡上弦的壓力并確保屋架穩定性，兩者通過腹桿（如豎桿、斜桿）連接，形成穩定的三角形桁架體系，有效分散外力。 ，在功能上，上弦直接支撐屋面覆蓋材料（如瓦片、金屬板），其傾斜角度影響排水與抗風性能；下弦則通過拉結作用防止屋架變形，常見于跨度較大的建筑中，材料選擇上，傳統木結構多采用木材，現代則常用鋼材或組合材料以提升強度，示意圖中需標注關鍵節點（如支座、連接件），以體現力的傳遞路徑。 ，上弦與下弦的協同工作是屋架承載的核心，其設計需綜合考慮跨度、荷載及材料特性，示意圖的解析為施工與維護提供了直觀依據。

屋架結構的基本概念與分類

屋架作為建筑結構中的重要組成部分，承擔著支撐屋頂重量并將其傳遞至墻體的關鍵作用，在建筑學中，屋架是指由多個構件組成的三角形或梯形結構體系，能夠有效分散屋頂荷載，確保建筑物整體的穩定性和安全性，屋架結構按照材料可分為木結構、鋼結構和鋼筋混凝土結構；按形式則可分為三角形屋架、梯形屋架、平行弦屋架等多種類型。

屋架的基本組成構件包括上弦桿、下弦桿、腹桿（包括豎桿和斜桿）以及連接節點等，這些構件通過合理的組合與連接，形成一個穩定的受力體系，上弦桿和下弦桿作為屋架的主要受力構件,其設計與布置直接影響整個屋架的性能和承載能力。

屋架結構在建筑中的應用歷史悠久，從古代的木構架到現代的鋼結構，其基本原理始終保持不變，隨著建筑技術的進步，屋架結構的形式和材料不斷演變，但其核心功能——有效傳遞荷載并保持結構穩定——始終是設計的首要考慮因素，理解屋架結構的基本概念和分類,有助于我們更好地掌握屋架上弦和下弦的作用及其相互關系。

上弦桿的定義與功能特性

上弦桿是屋架結構中的上部水平或傾斜構件，通常位于屋架的頂部位置，在三角形屋架中，上弦桿呈現傾斜狀態，形成屋頂?shù)钠露龋辉谄叫邢椅菁苤?，上弦桿則保持水平狀態，上弦桿的主要功能是承受由屋面?zhèn)鱽淼暮奢d，包括自重、雪荷載、風荷載等,并將這些荷載通過節點傳遞給腹桿和支座。

從力學角度看，上弦桿主要承受壓力作用，在荷載作用下，上弦桿會產生軸向壓力，同時可能伴隨有彎曲應力，上弦桿的設計需要考慮壓桿穩定問題，其截面尺寸和材料強度必須能夠抵抗這些壓力而不發生屈曲失效，對于大跨度屋架，上弦桿的穩定性尤為重要,通常需要設置側向支撐來增強其抗彎能力。

上弦桿的材料選擇取決于屋架的整體設計，傳統木結構屋架采用優質木材作為上弦桿；現代鋼結構屋架則多采用角鋼、槽鋼或工字鋼；鋼筋混凝土屋架則采用預制或現澆鋼筋混凝土構件，不同材料的上弦桿在連接方式、防腐處理和施工工藝上各有特點,需要根據具體工程條件進行選擇。

在實際工程中，上弦桿的布置還需考慮屋面材料的安裝要求，當采用瓦屋面時，上弦桿的間距需要與瓦的規格相匹配；當采用金屬屋面時，則需考慮檁條的布置方式,這些細節因素都會影響上弦桿的最終設計和施工方案。

下弦桿的定義與功能特性

下弦桿是屋架結構中的下部水平構件，通常位于屋架的底部位置，與上弦桿相對應，下弦桿的主要功能是承受由腹桿傳遞來的拉力，并與上弦桿共同形成屋架的整體受力體系，在大多數屋架類型中，下弦桿保持水平狀態,為建筑內部空間提供清晰的凈高。

從力學性能來看，下弦桿主要承受拉力作用，在荷載作用下，下弦桿會產生軸向拉力，其截面設計需要保證足夠的抗拉強度，與上弦桿不同，下弦桿一般不需要考慮穩定問題，但需要考慮連接節點的可靠性，特別是在鋼結構屋架中,螺栓或焊縫的質量直接影響下弦桿的性能。

下弦桿的材料選擇同樣多樣化，木結構屋架的下弦桿可采用方木或膠合木；鋼結構屋架則常用圓鋼、角鋼或鋼板；鋼筋混凝土屋架的下弦桿通常與整個屋架一起現澆成型，對于大跨度屋架,下弦桿可能需要采用高強度鋼材或預應力技術來提高承載能力。

在實際應用中，下弦桿還常常承擔著建筑使用功能的相關要求，在工業廠房中，下弦桿可能需要懸掛吊車軌道或工藝管道；在體育館等公共建筑中，下弦桿可能需要預留各種設備安裝接口，這些使用功能的要求需要在設計初期就充分考慮,避免后期改造影響結構安全。

上弦與下弦的協同工作機制

屋架結構中，上弦桿和下弦桿通過腹桿連接，形成一個完整的受力體系，共同抵抗外部荷載，這種協同工作機制是屋架能夠有效跨越較大空間的基礎，當屋面承受豎向荷載時，荷載首先傳遞至上弦桿，產生壓力；然后通過斜腹桿將部分力傳遞至下弦桿，形成拉力；最終所有力匯聚至支座,完成力的傳遞路徑。

從力學模型分析，屋架可以簡化為桁架結構，其上弦桿、下弦桿和腹桿共同構成多個三角形單元，根據靜力學原理，三角形是最穩定的幾何形狀，能夠?qū)?fù)雜的受力狀態簡化為桿件的軸向受力（拉力或壓力），在這種模型中，上弦桿和下弦桿分別形成力偶的兩端，通過距離產生抵抗力矩,平衡外部荷載產生的彎矩。

上弦與下弦的協同工作還體現在變形協調上，在荷載作用下，屋架會產生整體變形，上弦桿受壓可能縮短，下弦桿受拉可能伸長，這些變形必須相互協調，才能保證屋架的整體穩定性，設計時需要計算這些變形量，確保不會超過允許值,影響建筑使用功能或外觀。

在實際工程中，上弦和下弦的協同工作還受到溫度變化、支座沉降等因素的影響，溫度升高可能導致鋼結構屋架膨脹，使下弦桿拉力增大；支座不均勻沉降則可能改變屋架內力分布，這些因素都需要在設計中予以考慮，通過設置伸縮縫、調整支座剛度等措施來保證結構的長期安全性。

屋架上弦下弦示意圖的繪制要點

屋架上弦下弦示意圖是表達屋架結構設計意圖的重要技術圖紙，其繪制質量直接影響施工的準確性和效率，一份完整的屋架上弦下弦示意圖應包括平面圖、立面圖、剖面圖以及必要的節點詳圖,全面展示屋架的空間關系和構造細節。

在繪制示意圖時，首先需要確定適當?shù)谋壤话阄菁芷矫鎴D和立面圖可采用1:50或1:100的比例；節點詳圖則需要更大比例，如1:10或1:20，以清晰表達連接構造，圖紙應標注明確的尺寸，包括屋架跨度、高度、桿件間距、截面尺寸等關鍵數據,確保施工人員能夠準確理解設計意圖。

示意圖中應清晰區分上弦桿和下弦桿，可采用不同的線型或填充圖案表示，上弦桿通常用實線表示其實際位置，下弦桿則需注意其在立面圖中的投影關系，腹桿與弦桿的連接節點是示意圖的重點，需要詳細表示連接方式（焊接、螺栓連接等）、連接板尺寸和焊縫要求等技術參數。

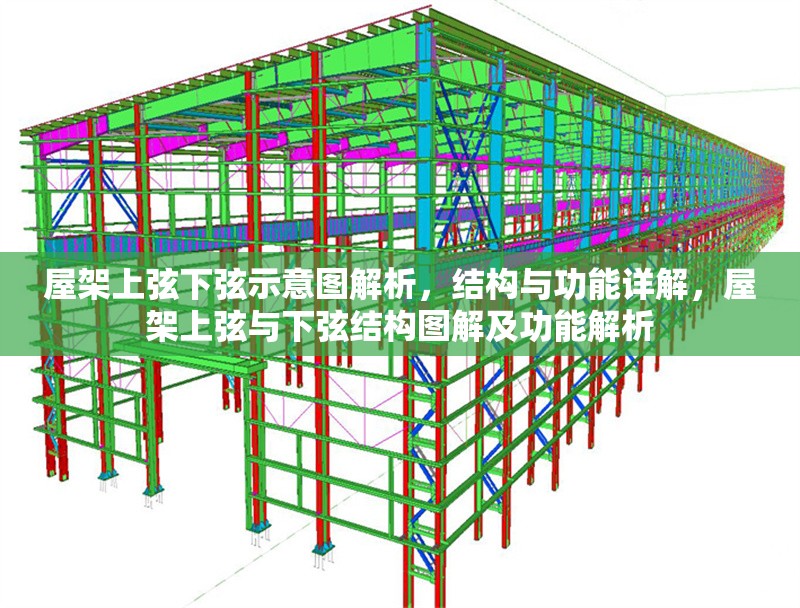

現代工程實踐中，越來越多的屋架示意圖采用三維建模軟件繪制，如Revit、Tekla等BIM工具，這些軟件可以生成精確的三維模型，自動創建二維圖紙，并檢測構件之間的碰撞問題，與傳統二維繪圖相比，三維建模能更直觀地展示屋架結構，減少設計錯誤,提高施工效率。

不同屋架類型的上弦下弦特點比較

不同類型的屋架在上弦桿和下弦桿的設計上存在顯著差異，了解這些差異有助于根據具體工程條件選擇合適的屋架形式，三角形屋架是最常見的類型，其上弦桿傾斜形成屋頂坡度，下弦桿水平布置，適用于中小跨度建筑，這種屋架的上弦桿受壓明顯，下弦桿主要受拉，受力明確,但內部空間利用受限。

梯形屋架的上弦桿由兩個傾斜段和一個水平段組成，形成梯形輪廓，這種屋架的下弦桿仍保持水平，但中間高度增加，提供了更大的內部空間，常用于需要較大凈高的工業廠房，梯形屋架的上弦桿受力較三角形屋架復雜,部分區段可能承受彎矩作用。

平行弦屋架的上弦桿和下弦桿保持平行，通常均為水平布置，這種屋架適合大跨度結構，如體育館、展覽館等，平行弦屋架的特點是高度恒定，內部空間規整，但需要設置較多腹桿來傳遞剪力，材料用量相對較大，其上弦桿和下弦桿主要承受軸向力,但局部可能存在較大彎矩。

除了這些基本類型，還有弧形屋架、懸索屋架等特殊形式，弧形屋架的上弦桿呈曲線形狀，美觀大方，但受力分析和施工較復雜；懸索屋架則利用高強度鋼索作為下弦桿，充分發揮材料抗拉性能，適用于超大跨度結構，每種屋架類型在上弦和下弦設計上都有其獨特之處，需要根據建筑功能、美學要求和經濟效益綜合考慮。

屋架上弦下弦設計中的常見問題

在屋架上弦和下弦的設計與施工過程中，常常會遇到各種技術問題，需要工程師特別注意，上弦桿的穩定性問題是設計中的關鍵考量，特別是對于細長比大的鋼構件，容易出現整體或局部屈曲，解決方案包括增加側向支撐、采用箱形截面等,同時需要準確計算有效長度系數。

下弦桿的連接節點是另一個常見問題所在，在鋼結構屋架中，下弦桿的拉力需要通過節點板有效傳遞，若焊縫質量不足或螺栓數量不夠，可能導致節點破壞，設計時應遵循"強節點弱桿件"原則，確保節點承載力大于桿件承載力,并考慮應力集中的影響。

屋架在制作和安裝過程中的偏差也會影響上弦和下弦的性能，上弦桿的初始彎曲會降低其受壓承載力；下弦桿的長度誤差可能導致預應力分布不均，需要嚴格控制制作精度,并在設計中考慮必要的施工容許偏差。
