維加固在橋梁工程應用廣泛，其加固機理獨特，能提升橋梁承載力與結構剛度，施工方面，預應力碳纖維板加固適用于彎拉部位平直基面的梁式橋，可在裂縫出現(xiàn)前加固；碳纖維布粘貼加固用于已裂橋梁，需先清理破損混凝土并修復，再按流程涂刷底膠、找平打磨、粘貼碳纖維布及面膠。

碳纖維加固在橋梁工程中的應用

碳纖維加固技術概述

碳纖維加固技術是一種新型的加固技術，它具有強度高、自重輕、施工方便快捷等特點。這項技術在橋梁加固過程中被廣泛應用，可以很好地彌補原有技術的不足，提高加固效率和質量。

碳纖維加固材料性能特點

碳纖維片材的拉伸強度可達到2400~3400MPa，比普通的鋼板拉伸強度要高出很多。碳纖維材料的彈性模量根據(jù)片材的力學性能可分為高模量、高強度和上等模量三種。高模量的碳纖維片材彈性模量較高，但其伸長率則比較低。碳纖維材料的重量較輕、化學結構比較穩(wěn)定，而且也不容易受到各類化學物質的腐蝕，因此具有較好的耐寒性和耐熱性。

碳纖維加固的優(yōu)點

相比于傳統(tǒng)的鋼板加固，碳纖維加固有著以下一些優(yōu)點：

1. 施工方便，高效率，不需要使用大型機器即可進行操作；
2. 可以修補混凝土裂縫，增加混凝土結構的使用期限；
3. 在施工中不用破壞原有混凝土結構，只在結構表面進行施工；
4. 成本低廉，且后期維護耗費少；
5. 不會對原有構件的結構進行改變，在形狀和大小上能夠保持和原構件一致；
6. 提高混凝土構件的抗疲勞性；
7. 提高混凝土構件的抗腐蝕性；
8. 提高構建的抗?jié)B透能力和抗沖刷能力；
9. 提高混凝土構建表面的光滑度，利于水流。

碳纖維加固技術施工方法

碳纖維加固技術的施工方法主要包括以下幾個步驟：

1. 基底處理：根據(jù)加固施工的要求，需要對粘貼碳纖維范圍的基底進行處理。將混凝土構件表面的殘缺、破損以及碳化的部位全部清除，同時對外露鋼筋的銹蝕部位進行處理，然后對鑿除、清理、露筋的構件殘缺部位進行修補使其恢復原來的完整度；對裂縫進行修補時，如果裂縫的寬度較小，低于0.2mm，可采用環(huán)氧樹脂對其進行涂刷，然后密封。如果裂縫的寬度大于0.2mm，則需要利用環(huán)氧樹脂進行灌縫填補；將構件表面突出的部分打磨平，盡量保證修復后的段差平順，采用磨光機將混凝土結構的棱角磨成圓角，圓角的半徑應該大于30mm；對打磨過的構件表面進行沖洗，然后使其干燥到理想狀態(tài)。
2. 涂刷底層：對施工底層進行涂刷是為了使涂料滲入到橋體中，強化粘結效果。在混合后，應充分攪拌，使兩者均勻混合。由于涂料比較易固化，因此，在涂料調配完成后，應盡快施工，以避免涂料固化，造成浪費。在涂刷時，應使用滾涂的方式進行均勻涂刷。在涂料硬結固化后，應對涂刷表面進行打磨處理，使表面順滑。
3. 對構件表面進行修補：采用環(huán)氧膩子對構件的表面殘缺部位進行修補時，如果構件表面存在坑陷破壞，應該填平至表面平整；將內角的段差、起拱等用環(huán)氧膩子填補平順。

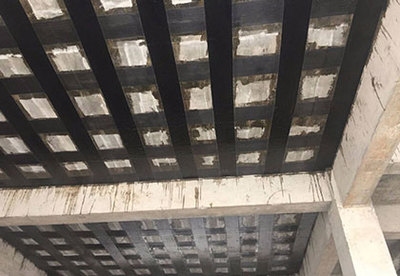

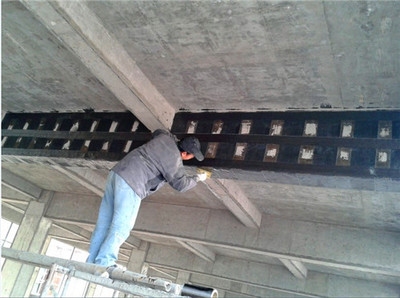

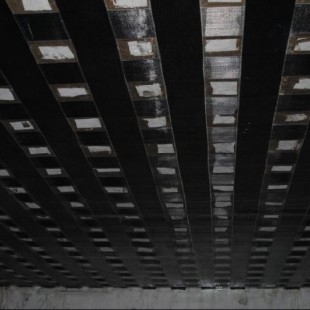

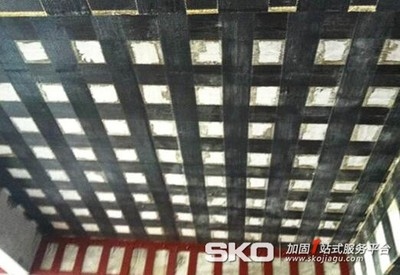

4. 碳纖維布的粘貼：根據(jù)施工面的大小對碳纖維布的形狀、尺寸進行設計、裁剪。一般來說，碳纖維布的施工長度應小于2m；在確認自然條件滿足施工要求后，用滾筒在施工表面涂刷膠水。膠水的使用量應依施工表面的平整度來決定，在轉角的位置應多涂一些膠水，膠水涂好后靜置一會，便可將碳纖維布粘貼到施工面上。在粘貼時，碳纖維布的粘貼方向應嚴格按照規(guī)程操作，在粘貼時，應用滾刷不斷施加壓力，滾筒的碾壓力度和速度要盡量保持不變，使碳纖維布與膠水充分接觸。此外，在對碳纖維材料進行運輸、裁剪時，應避免將其彎折，在粘貼前用直尺和刀具進行規(guī)范裁剪，以避免材料浪費。
5. 養(yǎng)護：碳纖維片粘貼完成以后，需要進行自然養(yǎng)護，養(yǎng)護時間為24小時左右，以碳纖維加固面達到初期固化狀態(tài)為標準。在碳纖維加固面固化養(yǎng)護期間不能受到干擾。
6. 涂裝：在樹脂硬結固化后，對橋梁加固的施工表面，可按需要涂耐火涂料或是其他顏色的涂料。

碳纖維加固技術的應用案例

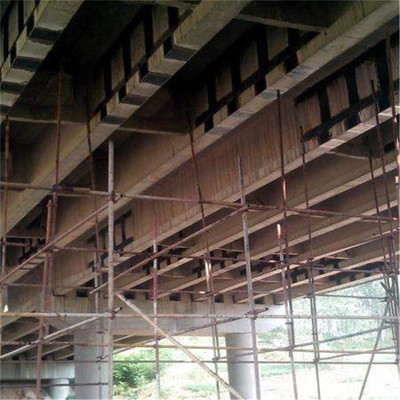

在某座老化橋梁的加固工程中，采用預應力碳纖維布進行加固，成功提高了橋梁的承載能力，延長了使用壽命，得到了業(yè)主和專家的一致好評?？偟膩碚f，預應力碳纖維布在橋梁加固中的應用具有廣闊的發(fā)展前景。隨著技術的不斷進步和市場的需求增加，預應力碳纖維布將會在橋梁加固領域發(fā)揮越來越重要的作用，為橋梁的安全運行和城市的交通發(fā)展做出更大貢獻。

綜上所述，碳纖維加固技術在橋梁工程中的應用具有顯著的優(yōu)勢，它不僅能夠提高橋梁的承載能力和使用壽命，還能簡化施工過程，降低維護成本。隨著技術的不斷發(fā)展和完善，碳纖維加固技術將在未來的橋梁加固工程中發(fā)揮更加重要的作用。

碳纖維加固技術的成本效益分析

碳纖維加固與傳統(tǒng)加固方法對比

碳纖維加固技術在其他領域的應用

碳纖維加固技術的最新研究進展
