本文圍繞二層鋼結構簡單圖紙，詳細解析從設計到施工的全流程，在設計階段，闡述需依據相關標準和實際需求確定結構形式、荷載參數等，精準繪制圖紙，明確各構件尺寸與連接方式，施工環節，強調先做好施工準備，包括材料采購、場地清理及設備調配等，基礎施工要確保符合設計要求，為鋼結構安裝筑牢根基，鋼結構安裝時，按順序吊裝梁、柱等構件，嚴格控制位置與垂直度，精準完成連接作業，質量檢測貫穿始終，保障結構強度與穩定性，最后進行防腐、防火處理，提升鋼結構的耐久性。

鋼結構建筑因其施工速度快、強度高、抗震性能好等優點，在現代建筑中越來越受歡迎，對于二層鋼結構建筑而言，一份清晰、準確的簡單圖紙是整個項目的基石，本文將詳細解析二層鋼結構簡單圖紙的各個組成部分，從基礎設計到屋面結構，再到施工注意事項，為讀者提供全面的指導，無論您是建筑愛好者、工程新手，還是需要建造自家二層鋼結構的業主,這篇文章都將為您提供寶貴的參考信息。

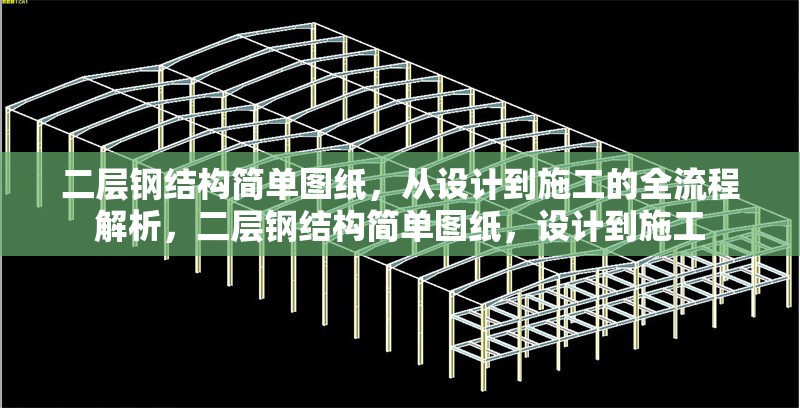

二層鋼結構建筑概述

鋼結構建筑是以鋼材為主要承重構件的建筑形式，相比傳統的混凝土結構，具有明顯的優勢，二層鋼結構通常指總高度在10米以下，由兩層空間組成的鋼框架建筑，廣泛應用于住宅、別墅、小型商業設施、廠房等多種場景。

鋼結構二層建筑的主要特點包括：鋼材強度高、自重輕，相同承載力下鋼結構構件截面尺寸小，可以增加建筑使用面積；鋼結構具有良好的延展性，抗震性能優異；鋼結構構件可以實現工廠化生產，現場安裝，大大縮短施工周期；鋼結構建筑環保性能好,拆除后材料可回收利用率高。

在設計二層鋼結構簡單圖紙前，必須進行詳細的準備工作，首先要明確建筑的功能需求，不同用途對空間布局、荷載要求差異很大；其次要了解當?shù)氐牡刭|(zhì)條件和氣候特點，這些因素直接影響基礎設計和防腐要求；第三要掌握相關的建筑規范和技術標準；最后還要考慮預算限制和施工條件等實際問題。

一套完整的二層鋼結構簡單圖紙通常包括以下內容：建筑平面圖、立面圖、剖面圖等基本建筑圖紙；結構布置圖、節點詳圖等結構圖紙；基礎平面圖、基礎詳圖等基礎圖紙；以及必要的設計說明和材料表，這些圖紙共同構成了指導施工的藍本,每一部分都不可或缺。

基礎設計圖紙詳解

基礎是連接上部結構與地基的關鍵部分，其設計合理與否直接關系到整個建筑的安全，二層鋼結構雖然自重較輕，但對基礎的設計同樣不能馬虎,基礎設計圖紙主要包括基礎平面布置圖和基礎詳圖兩部分。

基礎平面布置圖展示了所有基礎構件在建筑平面中的位置關系，圖紙上會標明基礎的類型、尺寸、標高以及軸線關系，對于二層鋼結構，常見的基礎形式有獨立基礎、條形基礎和筏板基礎，獨立基礎適用于土質較好、荷載不大的情況，經濟性較高；條形基礎多用于墻下或柱距較小的情況；筏板基礎則適用于土質較差或需要抵抗不均勻沉降的場合。

基礎詳圖則具體展示單個基礎的構造細節，包括基礎底板的尺寸、厚度、配筋情況；地腳螺栓的規格、數量、布置方式及預埋深度；基礎臺階或斜坡的細部尺寸等，特別需要注意的是，地腳螺栓的位置必須與上部鋼柱的螺栓孔精確對應，誤差通常控制在2mm以內,否則會導致鋼柱無法安裝。

在基礎設計圖紙中，荷載計算是關鍵環節，二層鋼結構的基礎荷載主要包括：永久荷載（結構自重、裝修重量等）、可變荷載（使用活荷載、雪荷載等）以及風荷載和地震作用，設計時需要根據建筑用途和當?shù)貧夂驐l件確定合理的荷載組合值，在北方多雪地區，雪荷載可能成為控制因素；而在南方沿海,則需要重點考慮風荷載的影響。

基礎圖紙還應包含必要的施工說明，如：混凝土強度等級（通常不低于C25）；鋼筋保護層厚度（一般不小于40mm）；地腳螺栓的材質（宜采用Q235B或Q345B）和防腐要求；基礎回填土的壓實系數要求等,這些細節對保證基礎質量至關重要。

鋼結構平面布置圖解析

鋼結構平面布置圖是二層鋼結構簡單圖紙中最核心的部分，它展示了所有結構構件在水平面上的分布情況，一套完整的平面布置圖應包括首層結構布置圖、二層結構布置圖和屋面結構布置圖。

首層結構布置圖主要展示首層的柱網布置和梁系布置，柱網布置需要考慮建筑功能需求，通常柱距控制在6-9米之間較為經濟，柱子截面形式多為H型鋼或方管，具體規格根據計算確定，梁系布置則包括主梁和次梁，主梁沿柱網方向布置，承擔較大荷載；次梁則布置在主梁之間，減小樓板跨度，圖紙上需明確標注所有鋼梁的截面型號、布置間距和連接方式。

二層結構布置圖與首層類似，但要特別注意上下層柱子的對應關系，在可能的情況下，上下層柱子應對齊布置，形成連續的傳力路徑，若因功能需要必須錯開布置，則需要設置轉換梁來傳遞荷載，圖紙上還需標明樓梯開口、設備洞口等特殊部位的處理方式,這些部位通常需要設置邊梁或加強措施。

屋面結構布置圖除了展示屋面梁系外，還需考慮屋面排水坡度，常見的做法是采用變截面梁或墊坡形成坡度，對于有吊頂要求的空間，還需注意梁高的控制，屋面結構布置還需考慮天窗、通風設備等屋面構筑物的支承需求,預先在相應位置設置支承構件。

在平面布置圖中，節點編號是非常重要的一環，每個連接節點都應賦予唯一編號，并在圖紙上一一對應標注，這些編號將與后續的節點詳圖相關聯，確保施工人員能夠準確找到每個節點的具體做法,良好的編號系統可以大大提高圖紙的可讀性和施工效率。

平面布置圖還應包含構件清單，詳細列出所有鋼構件的編號、截面規格、長度、數量和重量等信息，這份清單是材料采購和施工組織的重要依據，必須與圖紙完全一致，構件編號通常遵循一定規則，如"FL1-1"表示首層(F)梁(L)編號1的第1段,這樣的編碼系統便于施工管理。

鋼結構立面與剖面圖紙

鋼結構立面圖和剖面圖是平面布置圖的重要補充，它們展示了建筑在垂直方向上的結構關系和空間形態,這些圖紙對于理解結構整體性和細部構造至關重要。

立面圖通常沿建筑的外圍輪廓繪制，展示柱子、外墻梁、支撐等構件在立面上的布置，在二層鋼結構中，立面圖需要特別關注幾個關鍵問題：首先是窗洞口過梁的設置，需要在洞口上方布置適當截面的鋼梁以承擔上部荷載；其次是外墻圍護結構的支承方式，需明確表示出墻梁的位置和間距；最后是立面造型元素的結構處理，如外挑檐口、陽臺等部位的結構支承方案。

剖面圖則是假想將建筑沿某一位置剖開后看到的結構內部情況，好的剖面圖應選擇最能反映結構特征的部位剖切，通常包括以下內容：層高關系，展示首層、二層和屋面的高度關系；梁柱連接節點，展示典型節點的構造做法；樓板構造，展示鋼梁與樓板的組合方式；以及特殊部位的結構處理等，剖面圖的比例通常比平面圖大,以便更清晰地展示細部構造。

在立面圖和剖面圖中，標高標注是必不可少的，需要明確標注室內外地面標高、各層樓面標高、屋面標高以及關鍵構件的頂部和底部標高，標高系統應統一，通常以首層室內地坪為±0.000基準，標高精度一般精確到毫米,確保施工精度。

立面圖和剖面圖還需展示必要的尺寸標注，包括：柱子間距、梁的跨度、層高、洞口尺寸等，這些尺寸應與平面圖完全一致，形成完整的尺寸系統，對于重復出現的相同尺寸，可采用代表性標注加說明的方式,避免圖紙過于擁擠。

立面圖和剖面圖還應包含材料標注和構造說明，如：鋼構件的防腐要求（如"熱浸鍍鋅，鋅層厚度≥80μm"）；防火措施（如"防火涂料，耐火極限1.5小時"）；以及與其他專業工程的接口要求（如"預留電氣穿線管孔洞"）等,這些信息對保證施工質量同樣重要。

節點詳圖設計要點

節點是鋼結構的核心部位，節點的可靠性直接關系到整體結構的安全，在二層鋼結構簡單圖紙中，節點詳圖占據著極其重要的位置，常見的鋼結構節點包括梁柱連接節點、梁梁連接節點、柱腳節點和支撐節點等。

梁柱連接節點是最主要的受力節點，其設計需要考慮強度、剛度和延性要求，在二層鋼結構中，常用的梁柱連接形式有：端板連接、角鋼連接和直接焊接連接，端板連接施工方便、受力明確，應用最為廣泛，節點詳圖需要展示：連接板的尺寸和厚度；高強度螺栓的規格、數量和排列方式；焊縫的尺寸和要求；以及必要的加勁肋設置等,圖紙上還需標注所有控制尺寸和加工精度要求。

梁梁連接節點主要解決主次梁的連接問題，典型做法是在主梁腹板上焊接連接板，次梁通過端板或直接與連接板用螺栓相連，節點詳圖需特別注意螺栓的施工空間是否足夠，避免出現無法擰緊的情況，對于承受較大集中力的部位,還需考慮設置加勁肋以增強局部承載力。

柱腳節點連接鋼柱與混凝土基礎，其設計要點包括：地腳螺栓的錨固長度（一般不小于25倍螺栓直徑）；柱腳底板的厚度和尺寸（應能有效擴散柱底壓力）；抗剪鍵的設置（用于抵抗水平力）；以及二次灌漿層的材料和厚度要求等，柱腳節點詳圖還需考慮防腐措施,特別是埋入混凝土部分的防腐處理。

支撐節點用于連接支撐桿件與梁柱，形成穩定的抗側力系統，支撐通常采用角鋼、槽鋼或圓鋼制作，連接方式多為螺栓連接以便于調整，節點詳圖需要展示支撐端部的連接構造、長圓孔的設計（允許一定安裝調節量）以及節點板的尺寸和厚度等，對于十字交叉
