《二層鋼結構框架圖的設計要點與施工指南》*，本文圍繞二層鋼結構框架圖展開，涵蓋設計要點與施工指南，設計方面，需精準確定結構尺寸，合理規劃柱網布局，依據荷載計算選擇合適鋼材規格，節點設計至關重要，要保證連接的強度與穩定性，如焊接節點需控制焊縫質量，螺栓連接要確保緊固且符合受力要求，要考慮結構的抗震、防火性能，進行相應設計處理。，施工時，先做好基礎驗收，確保平整度與承載力，鋼構件加工要嚴格按圖下料、組裝，保證精度，吊裝過程需制定詳細方案，確保安全就位，現場焊接與螺栓連接要符合工藝標準，防腐防火涂裝不能遺漏。

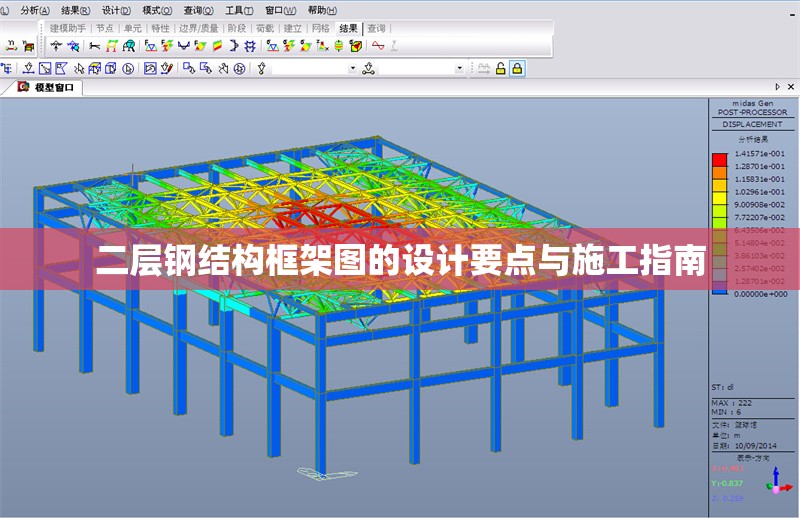

二層鋼結構框架圖的基本組成

二層鋼結構框架圖通常由以下幾個部分組成：

1. 結構平面圖：展示各層梁、柱的布置方式，以及樓板、屋面的結構形式。
2. 立面圖：反映建筑高度、柱間距、梁高及連接方式。
3. 節點詳圖：重點標注梁柱連接、柱腳固定、支撐系統等關鍵部位的構造做法。
4. 基礎布置圖：明確鋼柱與混凝土基礎的連接方式，確保整體穩定性。
5. 材料清單：列出鋼材規格（如H型鋼、工字鋼、方管等）、螺栓型號、焊接要求等。

二層鋼結構框架圖的設計要點

荷載計算

鋼結構設計必須考慮以下荷載：

• 恒載（自重、樓板、屋面材料等）
• 活載（人員、設備、家具等）
• 風荷載（尤其在高風壓地區）
• 地震作用（按抗震規范計算）
• 雪荷載（寒冷地區需額外考慮）

梁柱布置與選型

• 柱網布置：通常采用6m×6m或8m×8m的柱距，以減少鋼材用量并提高空間利用率。
• 主梁與次梁：主梁一般采用H型鋼（如H300×150×6.5×9），次梁可采用輕型工字鋼或C型鋼。
• 樓板結構：可采用壓型鋼板+混凝土組合樓板，或直接鋪設OSB板+輕質混凝土。

節點設計

• 梁柱連接：常用螺栓連接（高強螺栓10.9級）或焊接，需確保節點剛度滿足抗震要求。
• 柱腳節點：采用外包式或埋入式柱腳，確保柱與基礎的可靠連接。
• 支撐系統：設置X型或K型支撐，提高抗側移能力。

防火與防腐處理

• 鋼結構需涂刷防火涂料（如薄型或厚型防火涂料），確保耐火極限≥1.5小時。
• 防腐可采用熱浸鍍鋅或環氧富鋅底漆+聚氨酯面漆的組合方式。

二層鋼結構框架圖的施工流程

基礎施工

• 按圖紙要求澆筑混凝土基礎,預埋地腳螺栓，確保定位準確。
• 基礎養護完成后,進行鋼柱安裝。

鋼柱與鋼梁安裝

• 采用吊裝設備（如汽車吊）逐層安裝鋼柱、主梁、次梁。
• 使用臨時支撐固定,校正垂直度與水平度后，進行螺栓終擰或焊接。

樓板與屋面施工

• 鋪設壓型鋼板,綁扎鋼筋，澆筑混凝土（若采用組合樓板）。
• 屋面可采用彩鋼板或金屬瓦,注意防水處理。

支撐與圍護結構安裝

• 安裝墻面板（如夾芯板、ALC板）和門窗。
• 進行防火、防腐涂裝，并驗收結構安全性。

常見問題與解決方案

1. 鋼梁撓度過大：可增加梁高或設置臨時支撐。
2. 節點焊縫開裂：需重新焊接并做探傷檢測。
3. 基礎沉降不均：加強地基處理，如換填或樁基加固。
4. 防火涂料脫落：選擇優質涂料并嚴格按工藝施工。

二層鋼結構框架圖的設計與施工涉及多個專業領域,需綜合考慮荷載、材料、節點構造及施工工藝，合理的框架圖不僅能提高建筑安全性，還能優化成本與工期，希望本文能為鋼結構從業者提供有價值的參考，助力高質量工程建設。
