房屋改建加固設計方案怎么寫的（房屋改建加固設計）

駐馬店鋼結構設計公司07-06271閱讀0評論

房屋改建加固設計方案是確保建筑安全、功能和美觀的綜合性規劃，編寫此類方案時，需要遵循以下步驟：，1. 項目概述：簡要介紹改建或加固工程的目的、范圍和預期目標。，2. 現場評估：進行詳細的現場調查，包括結構分析、材料測試和環境影響評估。，3. 設計原則：基于評估結果，確定設計原則，如安全性、功能性、經濟性和可持續性。，4. 結構加固：根據評估結果，選擇適當?shù)募庸谭椒?，如增加支撐、改變荷載傳遞路徑、使用高性能材料等。，5. 改造計劃：制定具體的改造計劃，包括拆除、新建、修復和裝飾工作。，6. 施工圖：繪制施工圖紙，包括平面圖、立面圖、剖面圖和節點詳圖。，7. 預算與成本控制：估算項目成本，制定預算，并采取措施控制成本。，8. 施工管理：制定施工進度計劃，確保施工質量和安全。，9. 質量控制：建立質量管理體系，對施工過程進行監督和檢查。，10. 驗收與交付：完成施工后，進行驗收，確保工程質量符合要求，然后正式交付使用。，房屋改建加固設計方案應綜合考慮建筑的歷史、文化價值、使用功能和周圍環境，以確保改建后的建筑物既安全又具有吸引力。

以下是房屋改建加固設計方案的撰寫方法：

一、工程概況

房屋基本信息
- 描述房屋的地理位置，包括所在城市、具體地址等信息。例如：房屋位于[城市名稱]的[具體街區名稱]，周邊環境可能對房屋加固有一定影響，如是否臨近河流、道路或者其他建筑物等。
- 介紹房屋的原始建筑結構類型，如框架結構、磚混結構等。引用資料表明不同結構類型在加固設計上有不同的考慮因素。
- 房屋的建筑面積、層數、高度等尺寸信息，這些數據對于確定加固的范圍和程度非常重要。
房屋現狀
- 詳細說明房屋目前的使用狀況，是居住、商業還是工業用途。如果是居住房屋，居住人數、使用頻率等也可提及。
- 闡述房屋存在的問題，如結構損傷（墻體裂縫、梁柱變形等），這些問題可以通過現場勘查得出，也可參考房屋質量檢測報告。對于結構損傷，要描述其位置、程度（裂縫寬度、變形量等）。例如：在客廳東墻發現一道長約[X]米，寬約[X]毫米的豎向裂縫，初步判斷可能是由于[原因分析]。
- 若房屋經歷過自然災害（地震、洪水等）或者有過違規改造歷史，也需要在這部分說明，因?yàn)檫@些因素會影響加固設計方案的制定。

二、改建加固目標

安全性目標
- 明確加固后房屋要達到的安全標準，如滿足當?shù)氐目拐鹪O(shè)防要求。根據當?shù)氐牡卣鹆叶葏^(qū)劃圖確定房屋應具備的抗震能力，加固設計應使房屋在規定的地震烈度下能夠保證結構安全，避免倒塌等嚴重破壞。
- 提高結構的承載能力，針對房屋現有結構構件（梁、柱、墻等）的承載能力不足問題，通過加固設計使結構能夠承受預期的荷載（包括恒載和活載）。例如：原房屋二層樓板的設計承載能力為每平方米[X]千克，經過加固后要達到每平方米[X]千克，以滿足新增使用功能的要求。
功能性目標
- 如果是房屋加層改建，要說明加層后增加的使用功能，如增加居住房間、辦公空間等。新增加的功能區域?qū)臻g布局、采光、通風等方面有一定要求，這些要求需要在加固設計中考慮。
- 對于改變使用功能的改建（如住宅改為商業用途），要考慮不同功能對結構和防火、疏散等方面的不同要求。例如商業用途可能需要更寬敞的疏散通道和更高的防火等級，加固設計要確保房屋結構和相關設施能夠滿足這些要求。

三、加固設計依據

相關規范標準
- 列出在加固設計過程中遵循的國家和地方規范，如《混凝土結構加固設計規范》《建筑抗震加固技術規程》等。這些規范是確保加固設計科學合理、安全可靠的重要依據。
- 行業內的一些標準圖集也可作為設計依據的參考，如對于某些構件的加固做法可以參考標準圖集上的成熟做法。
檢測報告
- 如果有房屋質量檢測報告、結構安全性鑒定報告等，要將其作為加固設計的重要依據。檢測報告中的數據（如結構材料強度、構件尺寸等）和結論（結構安全性評定結果）將直接影響加固設計的具體措施。例如：檢測報告中顯示某柱混凝土強度低于設計要求，在加固設計中就需要針對這一情況采取提高混凝土強度的措施，如采用外包混凝土加固或者粘貼碳纖維加固等方法。

四、加固設計方案

基礎加固（如果需要）
- 如果房屋基礎存在承載力不足等問題，需要詳細說明基礎加固的方法。例如采用地基基礎托換技術，闡述其原理和具體操作步驟。如對于修建地鐵等地下工程影響到的房屋基礎加固，可以在承臺附近梁式轉換層將此部份樁基承受的上部荷載傳遞到隧道外側的新建樁基礎上，從而達到加固的效果。
- 對于淺基礎加固，可能采用擴大基礎底面積的方法，要說明擴大的尺寸、采用的材料等。
結構構件加固
- 柱加固
  - 如果柱的軸壓比不滿足要求或者柱截面尺寸偏小，可以采用增大截面加固法。詳細說明增大的尺寸、新增混凝土的強度等級、鋼筋的布置等。例如：將原柱截面從[原尺寸]增大到[新尺寸]，新增混凝土強度等級為[X]，縱向鋼筋采用[鋼筋規格]，按照[鋼筋布置間距]進行布置。
  - 也可采用外包型鋼加固法，介紹型鋼的規格、與原柱的連接方式（如采用焊接或者螺栓連接）等。
- 梁加固
  - 對于梁的正截面受彎承載力不足的情況，可以采用粘貼碳纖維布加固法。說明碳纖維布的型號、粘貼層數、粘貼長度等參數。例如：選用[碳纖維布型號]碳纖維布，在梁底面粘貼[X]層，粘貼長度從梁端開始為[X]米。
  - 當梁的斜截面受剪承載力不足時，可以采用加設箍筋或者粘貼鋼板加固法。如果是加設箍筋，要明確箍筋的規格、間距等；如果是粘貼鋼板，要說明鋼板的厚度、寬度、粘貼位置等。
- 墻加固

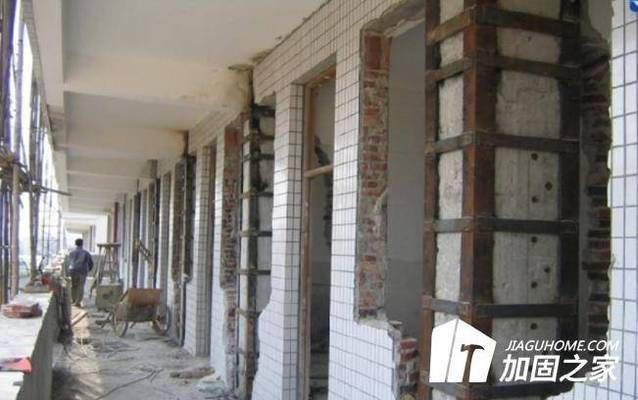

  - 墻體加固可采用增設構造柱和圈梁的方法。對于不閉合的墻體，可以通過增設墻段來形成閉合。當縱橫墻面連接比較薄弱的時候，可采用鋼拉桿、長錨桿、外加柱或外加圈梁等加固。在設置圈梁的時候一定要根據要求和鑒定規格來做，如果不符合要求的一定要增設圈梁，從而增強房屋的穩固性。
  - 如果是砌體墻，也可采用雙面鋼筋網砂漿面層加固法，要說明鋼筋網的規格、砂漿的強度等級等。
節點加固
- 梁柱節點是結構的關鍵部位，在加固設計中要重視。對于框架結構，節點加固可以采用增大節點核心區截面、加密箍筋等方法。說明增大的尺寸、箍筋加密的間距等參數。
- 對于砌體結構中的墻梁節點等特殊節點，也要根據節點的受力特點和存在的問題采取相應的加固措施，如采用混凝土套箍加固等方法。

五、施工工藝要求

施工順序
- 明確各加固工序的先后順序，如先進行基礎加固，再進行結構構件加固；在結構構件加固中，先加固柱，再加固梁等。合理的施工順序有助于保證施工質量和結構安全。
- 對于一些需要與其他施工工序（如拆除工程、新建工程等）配合的情況，也要說明其配合順序。例如在房屋加層改建中，先拆除部分屋面結構，然后進行加層結構的加固和新建，最后進行屋面防水等后續工程。
施工技術要求
- 針對每個加固方法，詳細說明施工技術要求。如對于粘貼碳纖維布加固梁，要說明混凝土表面的處理要求（如打磨、清潔等），碳纖維布的粘貼工藝（如涂刷粘結劑的厚度、均勻性等），以及粘貼后的養護要求（如養護時間、養護溫度等）。
- 在基礎加固施工中，如果采用樁基礎加固，要說明樁的施工工藝（如鉆孔灌注樁的成孔、鋼筋籠制作與安放、混凝土灌注等環節的技術要求）。

六、施工安全措施

人員安全措施
- 為施工人員提供必要的安全防護用品，如安全帽、安全帶、防護手套等，并要求施工人員在施工現場必須正確佩戴。
- 對施工人員進行安全培訓，提高其安全意識，培訓內容包括施工過程中的危險點識別、安全操作規程等。例如在高處作業（如梁、柱加固時的登高作業）時，要特別強調防止墜落的安全措施。
結構安全措施
- 在加固施工過程中，要采取措施保證原結構的安全。例如在拆除部分結構構件時，要進行臨時支撐，防止原結構發生坍塌。臨時支撐的設計要根據原結構的受力情況和拆除構件的重量等因素確定，包括支撐的材料、尺寸、布置間距等。
- 對于一些對結構受力有較大影響的施工工序（如基礎托換施工），要進行結構變形監測，實時掌握結構的變形情況，一旦變形超過允許值，要及時采取措施進行調整。

七、質量保證措施

材料質量控制
- 對加固施工中使用的材料（如鋼材、混凝土、碳纖維布等）要進行嚴格的質量控制。材料必須具有質量合格證明文件，并且要按照規定進行抽檢。例如對于混凝土，要檢查其配合比是否符合設計要求，原材料（水泥、砂、石等）的質量是否合格；對于鋼材，要檢查其規格、型號、力學性能是否符合要求。
- 建立材料進場檢驗制度，不合格的材料嚴禁進入施工現場。
施工質量控制
- 建立質量管理體系，明確施工過程中的質量控制點。如在柱增大截面加固施工中，混凝土澆筑過程就是一個質量控制點，要控制混凝土的澆筑高度、振搗密實程度等。
- 對關鍵施工工序進行旁站監督，確保施工質量符合設計要求。例如在粘貼碳纖維布加固時，旁站監督碳纖維布的粘貼過程，保證粘貼質量。
