地面下沉注漿修復(fù)是一種常用的地基加固方法，旨在通過(guò)注入特定的材料來(lái)提高土壤的承載力和穩(wěn)定性，這些材料通常包括水泥、水泥漿、硅酸鹽水泥、聚合物水泥以及各種化學(xué)添加劑，水泥類材料因其良好的粘結(jié)性和固化性能而被廣泛使用，水泥漿則通過(guò)增加土壤的密實(shí)度來(lái)提升其穩(wěn)定性，硅酸鹽水泥由于其較高的強(qiáng)度和耐久性而受到青睞，聚合物水泥和化學(xué)添加劑能夠提高材料的柔韌性和抗裂性，在施工過(guò)程中，根據(jù)具體的地質(zhì)條件和工程需求，選擇合適的材料并采用正確的注漿技術(shù)是確保地面下沉注漿修復(fù)效果的關(guān)鍵。

地面下沉注漿修復(fù)通常使用的材料包括灌漿樹(shù)脂、地聚合物注漿料和水泥基注漿料。以下是這些材料的詳細(xì)介紹：

1. 灌漿樹(shù)脂

• 材料特性：灌漿樹(shù)脂具有良好的耐久性和與混凝土的兼容性，能夠長(zhǎng)期保持空鼓修復(fù)的效果。
• 施工步驟：
  1. 清理空鼓部位。
  2. 將灌漿樹(shù)脂灌入空鼓部位。
  3. 壓平樹(shù)脂，清理外溢部分。

2. 地聚合物注漿料

• 材料特性：地聚合物注漿料由高分子聚合物、微膨脹劑、礦物摻合料、水泥等多種物料組成，具有快速固化、高強(qiáng)、微膨脹、耐腐蝕等優(yōu)點(diǎn)。

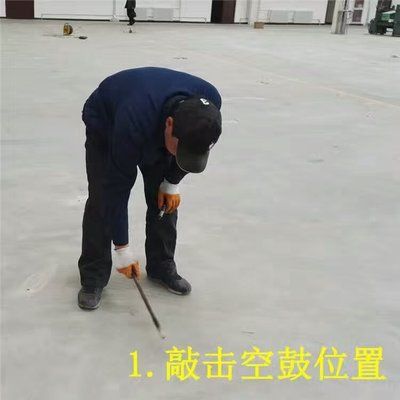

• 施工步驟：

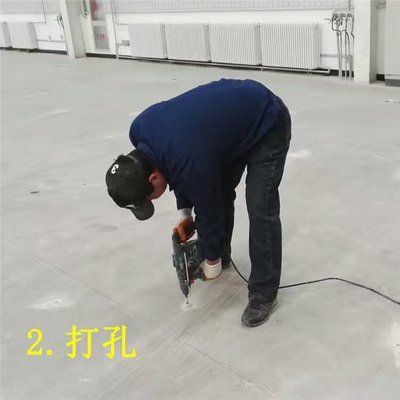

  1. 鉆孔：使用直徑16mm的鉆頭鉆孔，鉆孔深度穿透整個(gè)剛性結(jié)構(gòu)層。
  2. 清孔：用吹塵機(jī)或小型空壓機(jī)將孔內(nèi)和孔周圍灰塵吹凈。
  3. 制漿：嚴(yán)格按照水灰比進(jìn)行注漿料攪拌。
  4. 注漿：?jiǎn)?dòng)注漿設(shè)備，調(diào)整壓力至設(shè)計(jì)注漿壓力（1.5MPa），穩(wěn)壓態(tài)注漿。
  5. 封孔：注漿作業(yè)結(jié)束后，用木塞封閉注漿孔，并清理溢出的漿液。
  6. 養(yǎng)護(hù)：普通型地聚合物注漿材料注漿板塊的養(yǎng)生時(shí)間不能低于24小時(shí)，快凝型地聚合物注漿材料板塊的養(yǎng)生時(shí)間不能低于4小時(shí)。

3. 水泥基注漿料

• 材料特性：水泥基注漿料以高強(qiáng)度水泥、聚羧酸類超塑化劑、多元礦物質(zhì)材料為主要改性組分，具有流動(dòng)性好、微膨脹、與混凝土粘結(jié)力強(qiáng)、防腐耐久的特點(diǎn)。
• 施工步驟：
  1. 預(yù)處理：用壓縮空氣將混凝土裂縫中的灰渣、污染物吹出。
  2. 埋設(shè)灌漿管：沿裂縫長(zhǎng)度方向每500mm左右埋設(shè)一個(gè)灌漿管。
  3. 封縫：用無(wú)機(jī)快速封堵材料或?qū)⒘芽p表面全部封閉。
  4. 試壓：將灌漿管封閉，用0.2~0.3MPa壓力做壓水或壓氣試驗(yàn)，觀察封縫是否密實(shí)。
  5. 配料：CGM聚合物水泥注漿料的質(zhì)量配比為：聚合物水泥注漿料∶水=10∶(2.5~2.8)。
  6. 注漿：將拌好的注漿料裝入壓力注漿罐，采用0.3MPa左右的壓力將漿料連續(xù)注入裂縫。
  7. 養(yǎng)護(hù)：注漿結(jié)束后，注漿部位應(yīng)維持水養(yǎng)護(hù)7d以上。

選擇材料的考慮因素

• 耐久性：選擇耐久性好的材料可以確保修復(fù)效果的長(zhǎng)期穩(wěn)定。
• 施工便捷性：選擇施工簡(jiǎn)便的材料可以減少施工時(shí)間和成本。
• 適應(yīng)性：選擇與現(xiàn)有地面材料相容性好的材料，以確保修復(fù)后的整體性能。

綜上所述，根據(jù)具體的工程需求和條件，可以選擇適合的注漿材料進(jìn)行地面下沉的修復(fù)。

灌漿樹(shù)脂與混凝土兼容性研究

地聚合物注漿料的耐腐蝕性能

注漿修復(fù)后地面的養(yǎng)護(hù)方法

水泥基注漿料的流動(dòng)性和粘結(jié)力
