，本研究旨在設計并繪制一套21米高的屋架施工圖，在設計過程中，首先考慮了屋架的尺寸、材料選擇以及結構布局，以確保其能夠承受預期的荷載和風載，屋架采用鋼制材料，以增強其承載能力和耐久性，設計中還考慮了屋架與支撐結構的連接方式，確保整體穩定性，考慮到施工便利性和安全性，對屋架的節點進行了優化設計，在施工圖階段，詳細展示了屋架的結構細節，包括梁、柱、支撐等構件的尺寸和位置，以及連接點和固定點的布置，通過計算驗證了設計的合理性和可行性，為后續的施工提供了準確的指導。

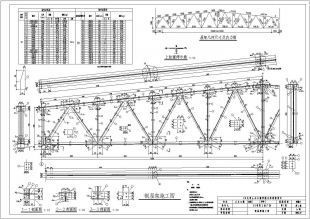

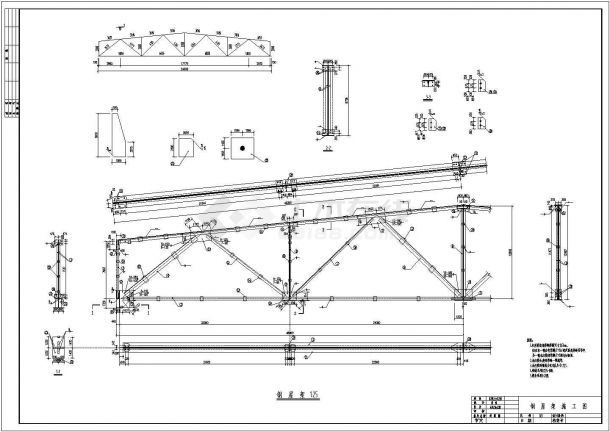

以下是關于21米屋架施工圖的相關網址：（ ），該網站提供了21米跨鋼屋架施工圖下載大全，圖紙內容包括：結構平面布置圖、屋架支撐布置圖、屋面檁條、拉條布置圖、支撐詳圖、柱詳圖、屋架GWJ21詳圖、屋架材料表及節點詳圖等。
