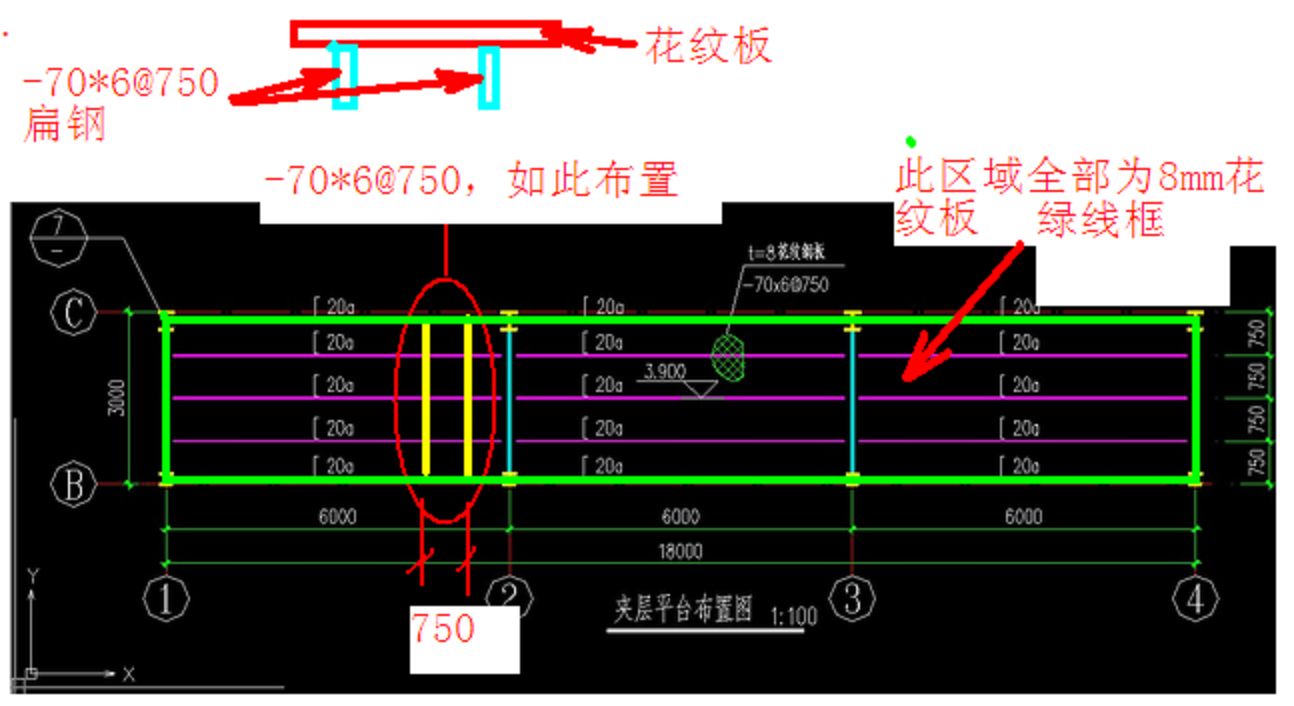

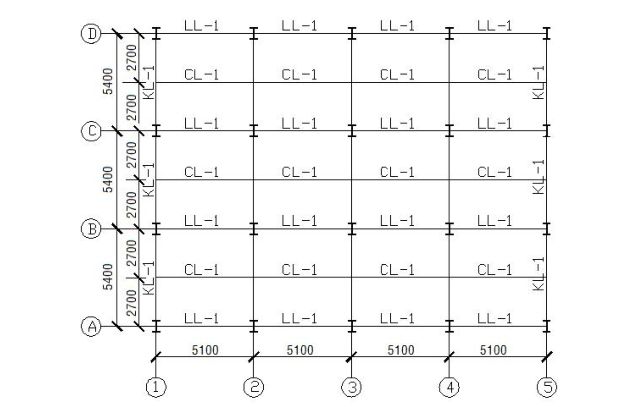

鋼結構平臺結構布置圖

迪慶藏族自治州鋼結構設計公司7秒前1閱讀0評論

鋼結構平臺結構布置圖是一份詳細的圖紙，它展示了一個鋼結構平臺的布局和設計。該圖紙包括了平臺的尺寸、形狀、材料選擇以及各個部分的連接方式。還包含了平臺的荷載分布、支撐系統和安全措施等相關信息。通過這張圖紙，可以清楚地了解到鋼結構平臺的結構和功能，為后續的施工和維護提供指導。

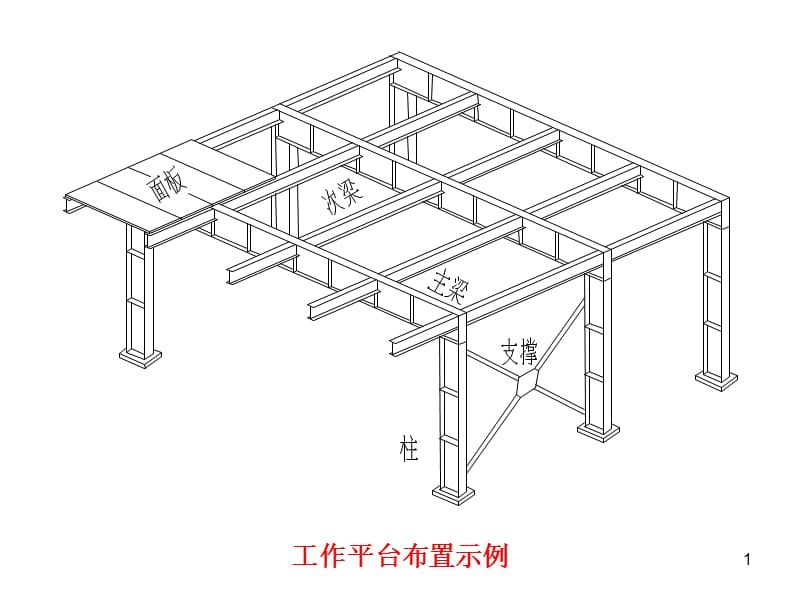

鋼結構平臺是一種由鋼材構成的工程結構，通常包括梁、柱、板等構件，這些構件通過焊縫、螺絲或鉚釘?shù)确绞竭B接在一起。鋼結構平臺因其設計靈活、組裝式結構等特點，在現代存儲和工業生產中得到廣泛應用。以下是關于鋼結構平臺結構布置的相關信息：

組件	描述
梁	主要采用熱軋普通型鋼，當跨度較大時，也可采用型鋼或焊接工字鋼組合梁。
柱	一般設計成等截面柱，常用熱軋普通型鋼、用板加強翼緣的工字鋼或鋼管的實腹式柱形式。
鋪板	按工藝生產的要求可分為固定的及可拆卸的；按構造一般可分為板式、蓖條式以及由鋼梁與混凝土板組成的聯合結構等。
欄桿及鋼梯	用于確保操作安全和便利。

鋼結構平臺的結構布置需要注意滿足工藝生產操作要求、通行操作安全，并充分利用鋪板的允許跨距合理布置梁格。此外，鋼平臺梁應進行強度、穩定、撓度的計算，對于直接承受較大振動荷載的梁還需進行疲勞強度的計算。
