圖解法求屋架桿件內力
根據您提供的內容,**圖解法是一種結合了圖形和數值計算的方法,用于求解屋架桿件的內力**。這種方法通常涉及將復雜的結構問題簡化為圖形表示,并通過數學公式進行計算。以下是對圖解法求屋架桿件內力的詳細分析:,,1. **荷載作用與內力計算**, - **全跨與半跨荷載**:在計算屋架桿件內力時,首先需要了解全跨和半跨單位節點荷載作用下的內力系數。這些系數是通過理論計算或?qū)嶒灁?shù)據得出的,它們描述了荷載如何影響桿件的內力分布。, - **節點荷載的作用**:實際的節點荷載是影響桿件內力的重要因素。通過乘以實際的節點荷載,可以計算出桿件的實際內力值。,,2. **數解法與圖解法的結合**, - **數解法的應用**:在某些情況下,單獨使用數解法(如截面法或節點法)可能無法準確計算三角形再分式屋架桿件的全部內力。這是因為三角形再分式屋架的結構特性使得單憑一種方法難以得到完整的解答。, - **圖解法的優勢**:圖解法通過將復雜的結構問題轉化為圖形表示,并輔以必要的數學計算,能夠有效解決上述問題。這種方法結合了數解法和者圖解法的優點,大大簡化了計算過程。,,3. **三角形再分式屋架的特殊性**, - **支座反力的重要性**:在三角形再分式屋架中,支座反力是一個關鍵因素。它不僅決定了屋架的整體剛度,還影響到桿件的內力分布。, - **桿件內力的變號問題**:在三角形再分式屋架中,某些桿件在全跨荷載時可能受拉,而在半跨荷載時可能受壓。這種內力的變號現象要求在計算時特別注意荷載作用的變化對桿件內力的影響。,,4. **節間荷載的分配與應用**, - **節間荷載的分配**:對于節間荷載作用的屋架,需要將荷載合理分配到相鄰的節點上,然后
圖解法求屋架桿件內力
圖解法是一種用于求解屋架桿件內力的方法,它通過圖形的方式直觀地展示力的平衡關系。以下是圖解法求屋架桿件內力的具體步驟:
基本原理

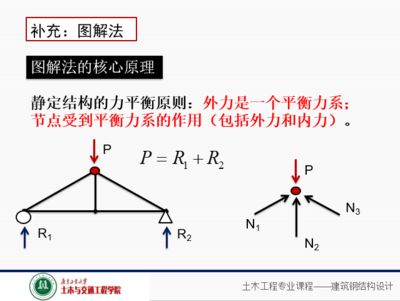

圖解法的基本原理是利用結構體系受到的桿件軸力和外力形成一個平衡力系,這個平衡力系的力矢量是一個閉合的圖形。通過力矢量的特定(包括力的方向和力的大?。?,根據力矢量平衡關系進行求解。
求解步驟
- 確定支座反力:首先用力的平衡方程求解桁架的支座反力。
- 定義外力和桿件區域:以固定的方向(通常是順時針方向)確定外力(包括支座反力)之間區域的編號,用英文字母定義外力區域(a, b, c, d, ……),然后用數字定義桁架桿件之間區域(1, 2, 3, 4, 5, ……)。
- 定義內力圖的比例尺:定義內力圖的比例尺(即單元力的長度),按外力的方向依次序畫出桁架的外力矢量圖。圖中力的大小按比例尺畫出,力的方向由力矢量的起點編號和終點編號定義。

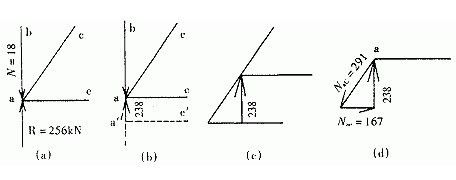

- 畫出內力矢量:以節點為基準,畫出該節點上的桿件的內力矢量。例如,對于節點I,按順時針,節點上的作用力為a-b的外力,b-1的上弦桿內力,1-a的端豎桿內力。按桁架的上弦桿的方向,b-1的上弦桿內力如圖3黑線所示,即b-1的上弦桿內力的力矢量在黑直線上;1-a的端豎桿內力的力矢量在豎直紅線上,因此黑線和紅線的交點即為兩個力矢量的共同端點1。
- 分析內力:從圖中可以看出,b-1的上弦桿內力為零,即該段弦桿為零桿;1-a的端豎桿內力的大小為線段ab的長度,即為0.5,而且按順時針,1-a的端豎桿內力的方向為向上,即對著節點I,因此該內力為壓力。上述結論和節點法求解的結論是一致的。按此方法可以分析節點II和節點III的內力,可以得圖4的內力矢量圖。
注意事項
在計算桿件內力時,不能隨意使用力的可傳性和力偶的可移性原理,這些原理只有在研究力和力偶對物體的運動效果時才適用,而在研究物體的變形時不適用。
通過上述步驟,可以有效地使用圖解法求解屋架桿件的內力。這種方法不僅能夠幫助我們理解力的平衡關系,還能夠在實際工程中快速地進行內力分析。
