鋼屋架結構詳圖是設計中的關鍵文件，它詳細描述了屋架的尺寸、型鋼規格和桿件組合。這些詳圖對于金屬結構制作和施工至關重要，因?yàn)樗鼈兇_保了結構的精確性和功能性。鋼結構屋架作為建筑結構中常見的形式之一，其節點受力性能直接影響整體結構的穩定性和安全性。有限元法在分析鋼結構屋架節點受力中發揮著重要作用，通過將連續體離散化為有限個單元，對每個單元進行分析，再組合得到整體結構的性能。，，研究旨在基于有限元法，對鋼結構屋架節點的受力性能進行深入分析，包括節點類型、受力特點、破壞機理等方面。研究內容采用有限元軟件建立鋼結構屋架節點的精細化模型，考慮材料非線性、幾何非線性和接觸非線性等因素的影響，通過數值模擬和實驗驗證相結合的方法，對節點的受力性能進行全面評估。對不同類型的節點進行比較分析，探討其受力性能和破壞機理的異同點。研究方法采用有限元法基本原理，通過將連續體離散化為有限個單元，對每個單元進行分析，再組合得到整體結構的性能。，，鋼結構屋架的設計和分析需要綜合考慮多種因素，如材料的力學性能、構件的尺寸和連接方式、以及環境條件等。設計過程中還需要考慮到施工的可行性和維護的方便性。鋼結構屋架的維護工作同樣重要，因?yàn)槎ㄆ跈z查和維護可以延長其使用壽命并減少潛在的安全隱患。，，鋼屋架結構詳圖的受力分析是確保建筑安全和功能的關鍵步驟。通過使用有限元法和其他先進的分析技術，可以有效地預測和評估結構在實際使用中的表現。隨著技術的不斷進步，未來的鋼結構屋架設計將更加智能化和精確化，為建筑行業帶來更高的效率和更好的性能。

鋼屋架結構詳圖受力分析

鋼屋架結構概述

鋼屋架是一種由鋼材為主要材料制成的屋面承重結構，具有強度高、自重輕、施工速度快等特點。它廣泛應用于工業廠房、倉庫、展覽館、體育場館等大型建筑和設施中。

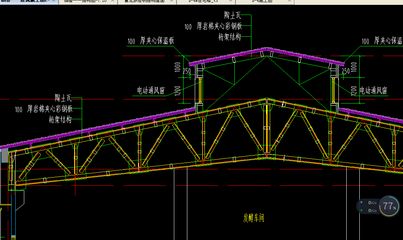

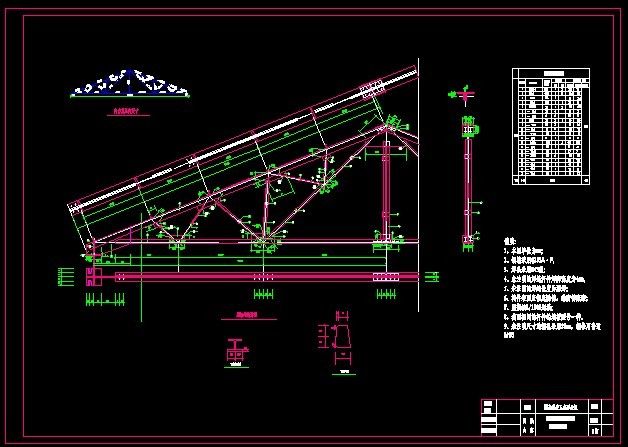

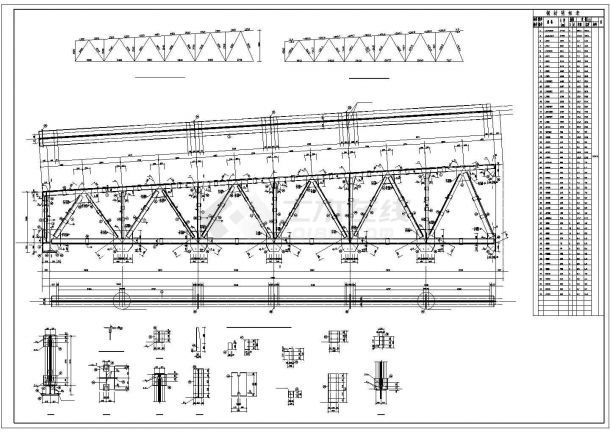

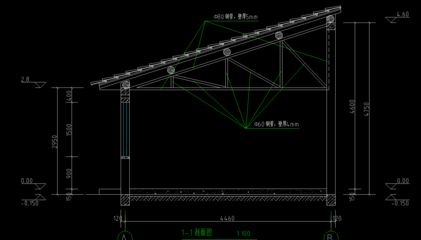

鋼屋架結構詳圖

鋼屋架的結構詳圖通常包括以下幾個方面：

1. 構件尺寸：包括上弦、下弦、腹桿等構件的尺寸。
2. 節點詳圖：展示構件之間的連接方式，如焊接、鉚接等。
3. 荷載分布：標明屋架承受的各種荷載，如恒載、活載等。
4. 內力分析：顯示各構件的內力情況，如軸力、彎矩、剪力等。
5. 施工詳圖：包括焊接點、連接板等施工細節。

鋼屋架結構受力分析

荷載統計和荷載組合

在鋼屋架設計中，首先需要進行荷載統計和荷載組合。荷載包括恒載（如屋架自重）、活載（如積雪、風荷載等）以及其他可能的特殊荷載。荷載組合則是根據不同的設計規范，將這些荷載進行合理的組合，以確保結構的安全性。

內力計算

內力計算是鋼屋架設計的重要環節。通過結構力學求解器或其他方式，可以算出各桿件的內力，包括軸力、彎矩和剪力。這些內力數據對于后續的截面設計和節點設計至關重要。

截面設計

根據內力計算結果，選擇合適的截面形式。通常情況下，上弦和下弦的截面保持不變，而腹桿的截面可以根據具體受力情況進行調整。軸心受力構件、受壓構件和受拉構件的截面設計需分別考慮，以滿足強度和穩定性要求。

節點設計

節點設計涉及焊縫計算和連接板設計。節點是鋼屋架的關鍵部位，其設計直接影響到整個結構的承載能力和安全性。通過詳細的節點設計，可以確保各構件在節點處的有效連接和傳遞內力。

有限元分析

為了更精確地分析鋼屋架的受力情況，可以利用有限元分析軟件（如ANSYS、MIDAS/GEN等）建立結構模型，進行靜力分析、動力分析等。有限元分析可以幫助識別結構中的薄弱環節，優化設計，提高結構的整體性能。

結論

通過對鋼屋架結構詳圖的分析，結合詳細的受力分析，可以確保鋼屋架的設計既滿足功能需求，又具備良好的安全性和經濟性。在實際工程中，應綜合考慮各種因素，進行科學合理的設計和施工。
