集裝箱結構圖部件有哪些(冷藏集裝箱結構圖的主要部件)
集裝箱是一種用于運輸和儲存貨物的標準化、可重復使用的容器。冷藏集裝箱則是為了保持特定溫度而設計的,以適應食品、藥品等易腐物品的運輸需求。在冷藏集裝箱中,主要部件包括:,,- 集裝箱主體:這是冷藏集裝箱的基本結構,通常由鋼或鋁制成,內部設有隔熱材料。,- 隔熱層:位于集裝箱內部,用來隔離外界環境與箱內貨物,確保貨物的溫度穩定。,- 制冷系統:包括壓縮機、冷凝器、蒸發器等部件,用于維持冷藏集裝箱內部的低溫環境。,- 通風系統:保證集裝箱內部空氣流通,有助于溫度均勻分布。,- 密封條:用于封閉集裝箱門,防止冷氣外泄和熱量進入。,- 鎖具:確保集裝箱安全,防止非法開啟。,,這些部件共同作用,確保冷藏集裝箱能夠有效地控制內部溫度,滿足運輸要求。
集裝箱結構圖部件
集裝箱是一種專供周轉使用的大型裝貨容器,具有一定的強度、剛度和規格,便于機械裝卸,可長期反復使用。以下是集裝箱結構圖的主要部件:

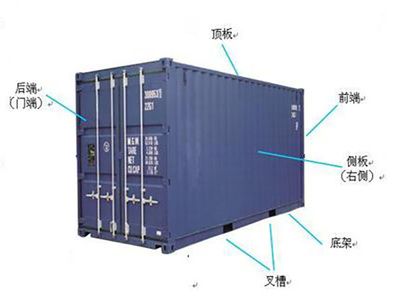

1. 鋼制干貨集裝箱的結構部件
根據搜索結果,通用的鋼制干貨集裝箱是一個六面長方體,由以下主要部件構成:
- 底部結構(basestructure):承受箱內貨載的主要部分,包括4個底角件、2根下側梁、1根底端梁、1根門檻、若干底橫梁、1或2對叉槽(20'及更小箱型)、1組鵝頸槽(40'和30'箱)以及箱地板。
- 前端框架(frontframe):與載箱車輛行駛方向相一致的端部構件。
- 后端框架(rearframe):與前端框架相對的端部構件。
- 側壁結構(sidewallstructure):構成集裝箱的側壁。
- 箱頂結構(roofstructure):構成集裝箱的頂部。
- 角件(cornerfitting):集裝箱的角部構件,用于連接和固定。
2. 冷藏集裝箱的結構部件
冷藏集裝箱除了上述通用部件外,還有一些特定的結構部件:
- 角件(Corner Fitting或Cornercasting):用于連接和固定。
- 底架(Base Frame):冷藏集裝箱有底架,而干貨箱則沒有。
- 前后框(Front and Rear Frames):構成前后端部。
- 門板(Door Panel):用于開關,便于裝卸貨物。
- 側板(Side Panel):構成側面。
- 頂板(Roof Panel):構成頂部。
- 各側箱體(Sides of the Box):為夾心結構,中間為保溫層,兩側為金屬層。

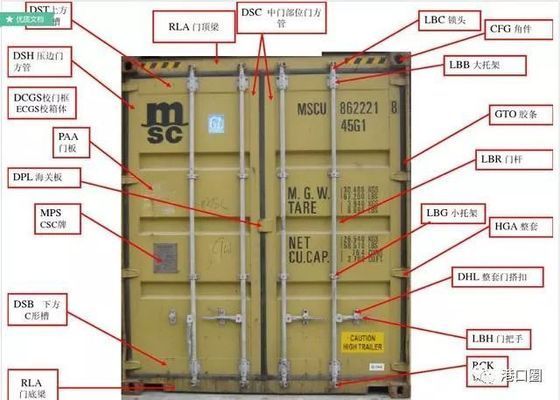

3. 干貨集裝箱的結構部件
干貨集裝箱的結構部件如下所示:
- 鎖桿支架(Locking Bar Bracket)
- 鎖桿凸輪鎖頭(Locking Bar Cam)
- 門楣(Door Header)
- 箱主代號及順序號(Owner Prefix and Serial Number)
- 尺寸類型代碼(Size and Type Code)
- 重量標志牌(Weight Panel)
- J型條柱(J-Bar)
- 角件(Corner Fitting或Corner Casting)
- 門檻(Door Sill)
- 鎖桿支架(Locking Bar Bracket)
- 門封條(Door Gasket或Door Seal)
- 鉸鏈(Hinge)
- 門把托架蓋(Door Handle Retainer)
- 鎖桿(Locking Bar)
- 門把手(Door Handle)
- 鎖桿夾(Locking Bar Guide)
- 綜合資料牌(Consolidated Data Plate)
以上是集裝箱結構圖的主要部件,這些部件共同構成了集裝箱的完整結構,使其能夠有效地進行貨物運輸。
