鋼屋架節點的三視圖通常指的是一個鋼屋架在三個不同視角下的圖紙。這些視圖包括：，，1. 俯視圖（Front View）：從屋頂向下看，展示屋架上所有部件和連接件的布局，包括梁、柱、支撐和其他結構元素。，2. 主視圖（Top View）：從屋架頂部向上看，顯示屋架的整體結構和主要構件的相對位置。，3. 側視圖（Side View）：從屋架一側向外看，展示屋架側面和內部結構的布局，幫助理解各部分之間的空間關系和連接方式。，，這些三視圖共同提供了對鋼屋架節點的全面了解，有助于工程師和建筑設計師進行設計、分析和施工準備。

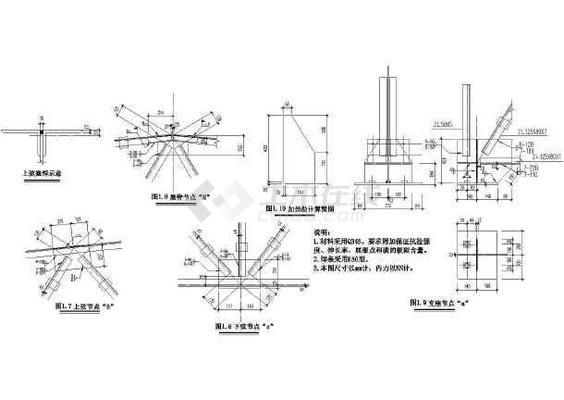

鋼屋架節點的三視圖

概述

鋼屋架節點的三視圖是指從三個不同的視角展示鋼屋架節點的詳細構造和尺寸信息。這些視圖通常包括正視圖（前視圖）、俯視圖（平面圖）和側視圖（左視圖）。在鋼結構設計中，三視圖是非常重要的設計文件，它們幫助工程師和施工人員準確理解和實施設計意圖。

正視圖（前視圖）

正視圖是從前方觀察鋼屋架節點所得到的投影圖。在這個視圖中，可以看到節點的垂直方向上的尺寸和構造細節，包括上下弦桿、腹桿以及可能的加勁肋等部件的相對位置和連接方式。正視圖有助于了解節點在垂直方向上的受力情況和穩定性。

俯視圖（平面圖）

俯視圖是從上方觀察鋼屋架節點所得到的投影圖。在這個視圖中，可以看到節點的水平方向上的尺寸和構造細節，包括節點的平面布局、桿件之間的連接關系以及可能的拼接節點等。俯視圖有助于了解節點在水平方向上的荷載傳遞和分布情況。

側視圖（左視圖）

側視圖是從側面觀察鋼屋架節點所得到的投影圖。在這個視圖中，可以看到節點的深度方向上的尺寸和構造細節，包括節點的側向穩定性、支撐情況以及與其他構件的連接方式。側視圖有助于了解節點在側向的受力情況和整體穩定性。

設計細節

在鋼屋架節點的三視圖中，除了基本的尺寸和形狀外，還會包括以下設計細節：

• 材料規格：標明所使用的鋼材類型和規格，如角鋼、工字鋼等。
• 連接方式：標明桿件之間的連接方式，如焊接、鉚釘連接或螺栓連接等。
• 荷載要求：標明節點需要承受的荷載類型和大小，以便進行強度和穩定性驗算。
• 構造要求：標明具體的構造要求，如加勁肋的位置和尺寸、拼接角鋼的規格等。

結論

鋼屋架節點的三視圖是鋼結構設計中不可或缺的一部分，它們提供了節點的全面視圖，確保了設計的準確性和施工的可行性。通過這些視圖，工程師可以詳細地了解節點的構造和尺寸，從而進行有效的設計和施工。
