房屋梁的鋼筋分布圖是建筑施工中的重要圖紙，它詳細描述了梁中鋼筋的配置情況。該圖通常包括以下信息：，，1. 梁的編號：用于區分不同梁的位置和順序，便于在施工過程中識別和管理。，2. 截面尺寸：指梁的寬度、高度和厚度等尺寸參數，這些尺寸對確定梁的承載能力和結構穩定性至關重要。，3. 箍筋：箍筋是圍繞梁截面邊緣布置的鋼筋條，用以增強梁的整體性并提高其抗剪性能。，4. 架立筋：架立筋是指沿梁縱向設置的鋼筋，它們的作用是支撐梁的上部結構，確保梁的穩定性。，，通過這樣的鋼筋分布圖，工程師和施工人員可以精確地按照設計要求進行鋼筋綁扎和混凝土澆筑工作，從而確保建筑物的結構安全和功能完整性。

房屋梁的鋼筋分布圖

房屋梁的鋼筋分布圖通常包括梁的編號、截面尺寸、箍筋、梁上下通長筋和架立筋、梁側面縱筋（構造腰筋及抗扭腰筋）以及梁頂面標高高差等內容。以下是根據提供的搜索結果，對房屋梁鋼筋分布圖的詳細解讀。

梁的基本信息

首先，梁的基本信息包括梁的編號和截面尺寸。例如，框架梁7，共有3跨，寬度為300mm，高度為700mm。這些信息是理解鋼筋分布的基礎。

箍筋的標注

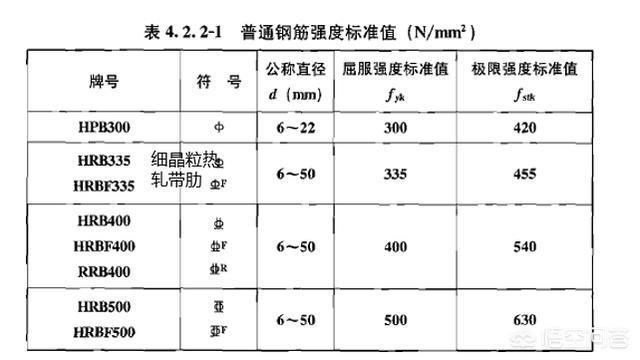

箍筋的標注包括鋼筋級別、直徑、加密區及非加密區的間距及肢數。例如，箍筋為HPB300的直徑10mm，加密區間距100mm，非加密區間距200mm的雙包戴肢箍筋。這些信息決定了梁的穩定性及承載能力。

梁上下通長筋和架立筋

梁的上下通長筋和架立筋也是重要的組成部分。例如，面筋為2根HRB400的直徑25的通長鋼筋，底筋是4根HRB400的直徑25的鋼筋。這些鋼筋提供了梁的主要承載力。

梁側面縱筋

梁側面的縱筋包括構造腰筋及抗扭腰筋。例如，梁腰部有4根HRB400的抗扭鋼筋。這些鋼筋增強了梁的抗扭能力和整體穩定性。

接頭位置的設置

鋼筋的接頭位置應避免設置在梁端、柱端的箍筋加密區范圍內，以保證結構的安全性。對于單跨梁板，下部縱向受力筋接頭不宜設在跨中1/2范圍內；對于連續梁板，上部負彎矩筋應設在跨中四周，下部主筋應設在支座處。

鋼筋的標注示例

一個具體的標注示例可以是：KL7(3)300×700Y500×250φ***@100/200(2)2Φ25。這個示例表示框架梁7，有三跨，斷面寬300，高700。N4Φ18表示梁腰中抗扭鋼筋。φ***@100/200(2)2Φ25表示箍筋和架立筋。這樣的標注幫助施工人員準確地理解和實施設計意圖。

結論

綜上所述，房屋梁的鋼筋分布圖是一個復雜但至關重要的設計文件，它包含了梁的所有關鍵信息，指導施工人員正確地安裝鋼筋，確保建筑物的安全和穩定。在實際操作中，還需要結合具體的施工規范和現場實際情況進行調整。
