桁架結構安裝工藝主要包括以下幾個步驟：根據設計圖紙和施工要求進行現場勘察，確保場地平整、無障礙物。根據桁架的尺寸和重量，選擇合適的吊裝設備和方法，如汽車吊、履帶吊等。按照吊裝順序和方案，將桁架逐段吊裝到預定位置，并采用支撐桿或臨時支撐固定。對桁架進行檢查和驗收，確保其穩定性、安全性和質量符合要求。對桁架進行防腐處理，如刷防銹漆、噴防火涂料等，以延長其使用壽命。

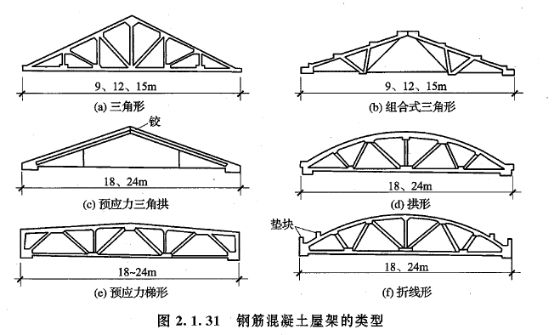

桁架結構安裝工藝內容

桁架結構的安裝工藝主要包括以下幾個關鍵步驟和要點：

1. 施工準備

1.1 構件及材料進場

鋼構件及材料進場應根據安裝進度計劃來安排，構件及材料進場按日計劃確到每件的編號，構件最晚在吊裝前一天進場，構件及材料進場要考慮安裝現場的堆場限制，盡量協調好安裝現場與加工制作的關系，保證安裝工作按計劃進行。

1.2 構件驗收

對于制作超過規范誤差和運輸中受到的嚴重?fù)p傷的構件，在安裝前由制作單位進行返修。但對于輕微的損傷，安裝單位也可以在現場進行修整。構件進場應堆放整齊，防止變形和損壞，堆放時應注意放在穩定的枕木上，并根據構件的編號和安裝順序來分類。

1.3 埋件驗收

鋼結構安裝之前，與土建方進行預埋件交接，并派專業測量人員進行驗收，檢測預埋件的軸線尺寸偏差。預埋件定位、標高驗收合格后方可進入吊裝工作。

1.4 基準線移交

根據土建提供的基準點，進行鋼構件基準線和軸線的放線和測量。

2. 桁架結構拼裝

2.1 高空組拼工藝流程

在高空承重架上搭設拼裝臺放線測量將分段構件擺放在立拼胎架上接口處的腹桿吊裝到位在接頭兩端各系一5t倒鏈兩端同時收緊倒鏈，使弦桿對口間隙在6mm用水平儀、經緯儀、鋼卷尺反復校核弦桿的垂直度、標高、水平度、總長度、起拱高度等無誤后，擰緊接口處的臨時節點板的臨時螺栓再校正后施全面對稱焊接焊縫超聲波探傷驗標高調整:用桁架下端的千斤頂進行調整。

2.2 拼裝質量標準

桁架總拼裝長度允許偏差為5~10mm，桁架總拼起拱高度5~10mm，水平度0mm，桁架垂直度2mm。將接頭處用臨時連接板、臨時螺栓固定，校核后焊接。

2.3 桁架測量控制

測量的基本內容包括鋼桁架的安裝精度測量，桁架拼裝、安裝直線度控制，桁架上弦標高控制，變形觀測等。桁架安裝的測量控制重點在于就位的控制，在柱支座精度保證的前提下，控制以下幾個方面：預埋件驗收交接軸線控制點和標高基準點，布設桁架軸線和定位標高。復測支座的定位、標高、做好記錄。桁架的安裝校正對于鋼桁架采用滑移方案，滑移到設計位置后，應在測量工的測量監視下，利用千斤頂、倒鏈以及楔子等對其的軸線偏差以及標高偏差進行校整體校正當每個區域的桁架吊完后，對這該區的桁架再進行整體測量校正。

3. 桁架安裝流程

3.1 吊裝前準備

在吊裝桁架下弦時其下部設置格構式臨時支撐架，臨時支撐下端設置轉換梁，將桁架的荷載通過臨時支撐傳遞到下部首層砼柱梁結構上。

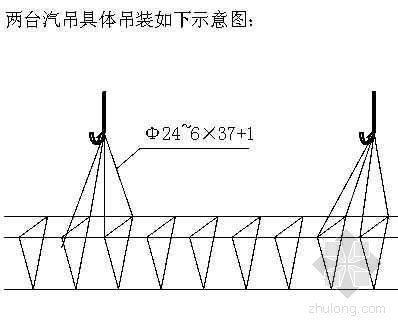

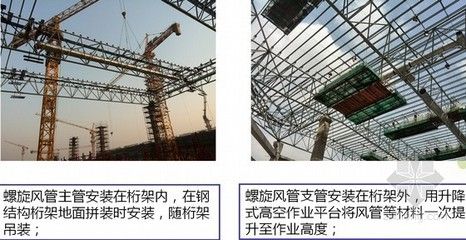

3.2 吊裝過程

下弦桿在高空對接，并采用支撐架初步校正后，進行桁架腹桿及上弦桿的高空安裝，桁架上弦桿考慮兩榀桁架吊裝就位時，使用拉桿拉設于兩端的巨柱上進行固定。

3.3 連接與固定

桁架構件吊裝時，通過拉桿、胎架、倒鏈、鋼性支撐、千斤頂?shù)日{(diào)節措施，在全站儀的觀測下完成構件的初步就位，并用臨時連接板將構件固定，然后再進行下一構件的吊裝。

3.4 檢查與驗收

安裝完成后，進行詳細的檢查和驗收工作，確保所有安裝要求得到滿足，并進行必要的調整和修正。

4. 安全與質量管理

4.1 安全措施

在施工過程中，必須嚴格遵守安全操作規程，采取必要的安全防護措施，如佩戴安全帽、安全帶等，確保施工人員的人身安全。

4.2 質量控制

在整個安裝過程中，要嚴格控制施工質量，確保所有構件的安裝精度和連接質量符合設計要求。同時，要進行必要的質量檢測和試驗，如焊縫超聲波探傷等，以保證結構的整體質量和安全性。

以上就是桁架結構安裝工藝的主要內容，涵蓋了從施工準備、構件拼裝、安裝流程到檢查驗收以及安全質量管理的各個方面。
