在磚混結構中，圈梁是連接承重墻體和樓板的重要結構元素。錨固構造圖詳細描述了圈梁與磚墻之間的錨固方式，包括預埋件、膨脹螺栓、化學錨栓等不同形式的錨固方法。這些構造圖通常包含尺寸標注、材料要求和施工步驟，以確保圈梁能夠牢固地錨固于磚墻上，從而提供足夠的承載力和穩定性。，，錨固構造圖還可能包括對施工過程中可能出現的問題的預防措施和解決方案，以及如何確保施工質量符合設計規范。如果圈梁的錨固深度不足，可能會導致建筑結構不穩定；而如果錨固過緊，可能會損害磚墻的結構完整性。通過遵循這些構造圖，工程師和施工人員可以有效地避免這些問題，并確保建筑的安全和耐用性。

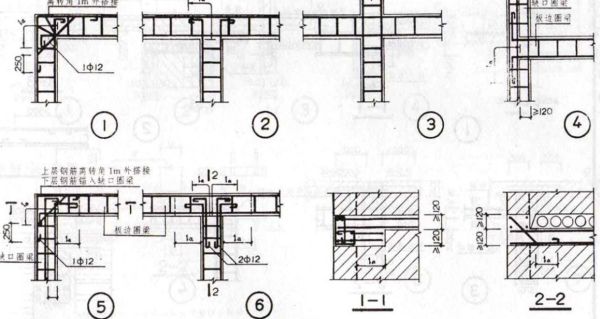

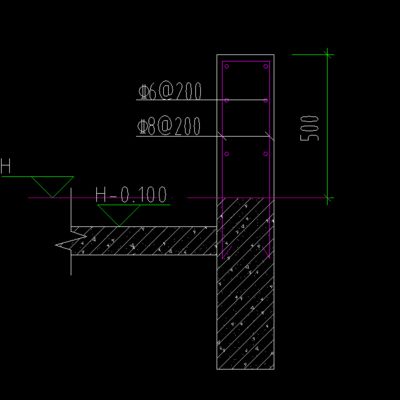

磚混結構圈梁錨固構造圖

磚混結構圈梁的錨固構造是確保建筑結構安全的重要組成部分。以下是根據提供的搜索結果，對磚混結構圈梁錨固構造的詳細解釋。

圈梁的基本要求

圈梁在磚混結構中起到加強房屋整體性的作用，特別是在抗震設計中至關重要。圈梁應連續地設在同一水平面上，并形成封閉狀。當圈梁被門窗洞口截斷時，應在洞口的上部增設一些相同截面的附加圈梁。

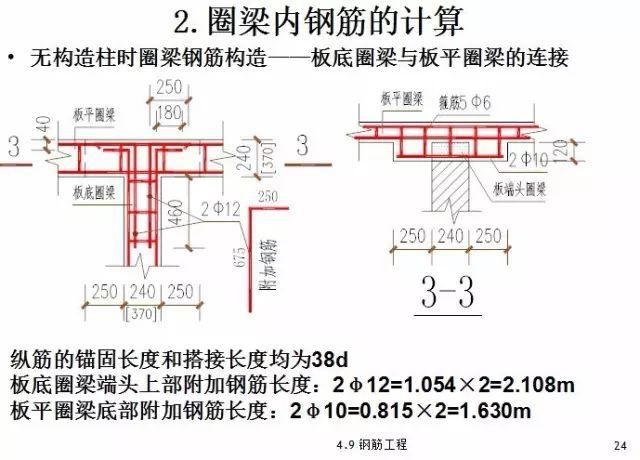

圈梁的構造要求

1. 寬度和高度：鋼筋混凝土的圈梁寬度宜與墻厚相同，當墻厚h≥240mm時，寬度不宜小于2h/3；高度則不應小于120mm。

2. 鋼筋配置：縱向鋼筋不應少于4∮10，綁扎接頭的搭接長度應按受拉鋼筋考慮，箍筋間距不應大于300mm。

3. 與其他構件的連接：圈梁應與屋架、大梁等構件可靠連接，以增強結構的整體性和抗震性能。

錨固長度的要求

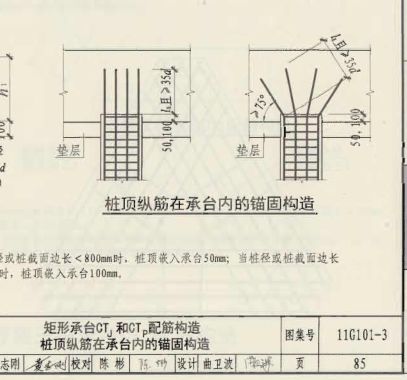

圈梁、構造柱鋼筋錨固長度應按《建筑抗震結構詳圖》GJBT—465，97G329(三)(四)有關規定執行。具體的錨固長度會根據鋼筋的類型、直徑以及所使用的混凝土強度等因素而有所不同。

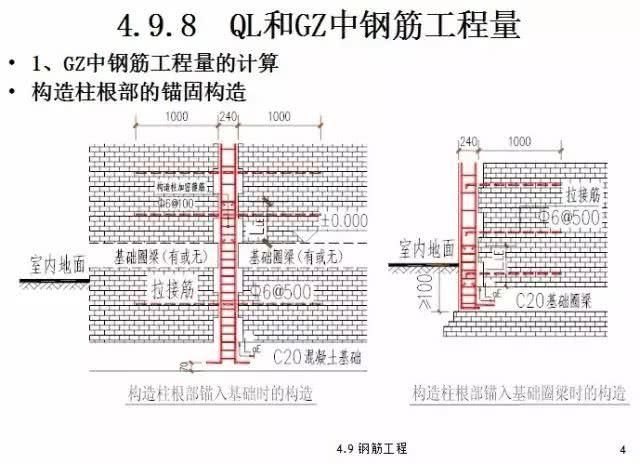

構造柱的設置

構造柱的設置也是磚混結構中不可或缺的一部分。構造柱應與圈梁連接，構造柱的縱筋應穿過圈梁，保證構造柱的縱筋上下貫通。隔層設置圈梁的房屋，應在無圈梁的樓層設置配筋磚帶。

結語

雖然我無法直接提供磚混結構圈梁錨固構造圖，但是通過上述信息，您可以咨詢專業的建筑師或工程師，他們可以根據這些詳細的要求為您繪制詳細的錨固構造圖。此外，您還可以查閱相關的建筑規范和標準，以獲取更具體的設計指導。
