鋼桁架支座節點是鋼桁架結構中的關鍵組成部分，它承擔著將上部結構的荷載傳遞到基礎或地基上的任務。這些節點通常由一系列連接桿件和球節點組成，它們能夠適應各種復雜的載荷條件，包括風力、溫度變化和地震作用。在設計鋼桁架支座節點時，工程師需要考慮多種因素，包括節點的剛度、強度、耐久性以及與周圍結構的相互作用。節點的設計還需要考慮到施工過程中的便利性和成本效益。鋼桁架支座節點是確保整個鋼桁架結構安全、可靠和有效工作的重要部分。

鋼桁架支座節點概述

鋼桁架支座節點是連接桁架結構與基礎或其他支撐結構的關鍵部位，其設計和計算對于確保整個結構的安全性和穩定性至關重要。以下是關于鋼桁架支座節點的一些詳細信息。

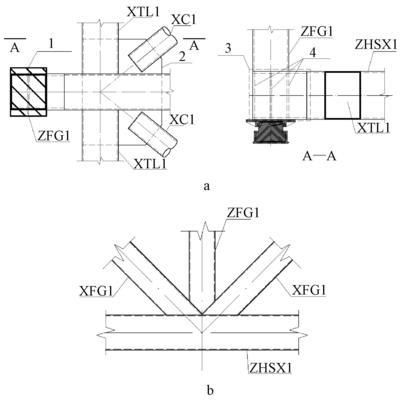

支座節點的類型

鋼桁架支座節點主要有固定節點和鉸支座節點兩種類型。固定節點不允許有任何方向的移動或旋轉，而鉸支座節點則允許結構在特定方向上有一定的旋轉或滑動能力。例如，球鉸支座是一種常見的鉸支座節點，它可以在釋放彎曲約束的同時，承擔豎向載荷和水平載荷。

支座節點的傳力路徑

支座節點的傳力路徑?jīng)Q定了荷載如何從桁架傳遞到基礎或其他支撐結構。以球鉸支座為例，其傳力路徑包括壓力傳力路徑、拉力傳力路徑和剪力傳力路徑。在壓力傳力路徑中，荷載通過一系列組件（如不銹鋼板、聚四氟乙烯平板、球面鋼襯板等）傳遞，其中聚四氟乙烯板的允許壓應力是一個關鍵參數。

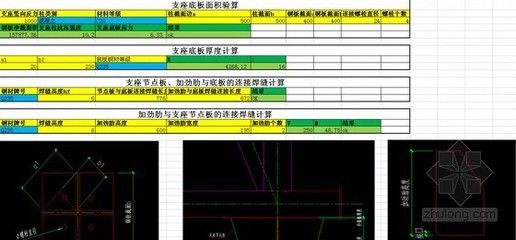

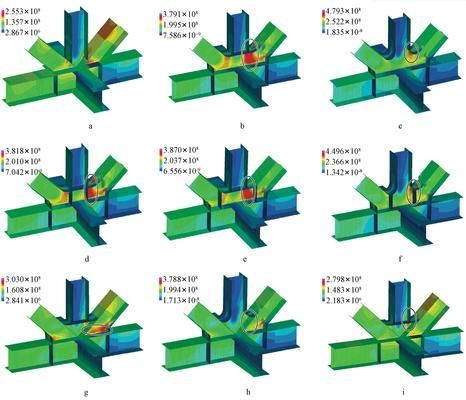

支座節點的承載力及轉動驗算

支座節點的承載力驗算是確保節點在各種荷載條件下能夠安全工作的關鍵步驟。對于承受單一載荷條件（如拉、壓、剪）的支座，需要分別對給定的單一力學狀態下進行強度驗算；而對于承受多種載荷共同作用的支座，則可以直接對這些共同作用狀態下進行強度驗算。

支座節點的安裝事項

在安裝鋼桁架支座節點時，需要注意以下事項：

1. 熟悉圖紙和設計方案：技術人員應認真閱讀圖紙，了解支座節點的結構形式、尺寸、材料等設計要求。
2. 制定施工方案：根據設計要求和實際情況，制定詳細的施工方案，包括施工流程、人員組織、材料準備、安全措施等。
3. 施工現場準備：清理施工現場，確保場地平整、無雜物；搭設必要的臨時設施，如腳手架、操作平臺等；準備好施工所需的機械設備和工具。
4. 材料質量控制：選用符合設計要求的優質鋼材和連接件，對進場的材料進行嚴格檢驗，確保質量合格。

結論

鋼桁架支座節點的設計、計算和安裝是保證桁架結構安全性和穩定性的重要環節。通過合理選擇節點類型、準確計算承載力以及嚴格遵守安裝規范，可以有效提高鋼桁架結構的整體性能。
