桁架是建筑結構中常見的一種支撐形式，它由一系列平行的梁組成，通過節點連接形成空間框架。桁架在建筑設計中有多種分類，主要基于其構造方式、用途以及承載能力的不同。以下是幾種主要的桁架類型：，，1. **三角形桁架**：三角形桁架是最基礎的桁架形式，由三條直線組成的平面桁架，通常用于承受較小的力矩。，，2. **梯形桁架**：梯形桁架由兩條斜線和一條橫線組成，類似于一個倒置的“V”字型。這種桁架適用于需要較大承載能力和穩定性的應用場合。，，3. **拱形桁架**：拱形桁架是一種特殊形式的梯形桁架，它的形狀類似于橋梁的拱，可以提供更大的跨度和更強的承載能力。，，4. **箱形桁架**：箱形桁架是一種三維桁架，由四個角點和四條邊組成，類似于集裝箱的結構。這種桁架常用于需要高強度和高剛度的應用，如工業建筑或重型設備支撐。，，5. **混合桁架**：混合桁架結合了多種桁架的特點，可以根據具體需求設計出不同的結構形式。，，每種桁架類型的選擇取決于建筑物的具體需求，包括所需的荷載、跨度、穩定性要求以及美觀性等因素。建筑師和工程師會根據這些因素來決定使用哪種桁架類型來滿足設計目標。

桁架分類一覽表

桁架可以根據不同的特征進行分類，以下是根據搜索結果整理的桁架分類一覽表：

分類方式	類型	特點

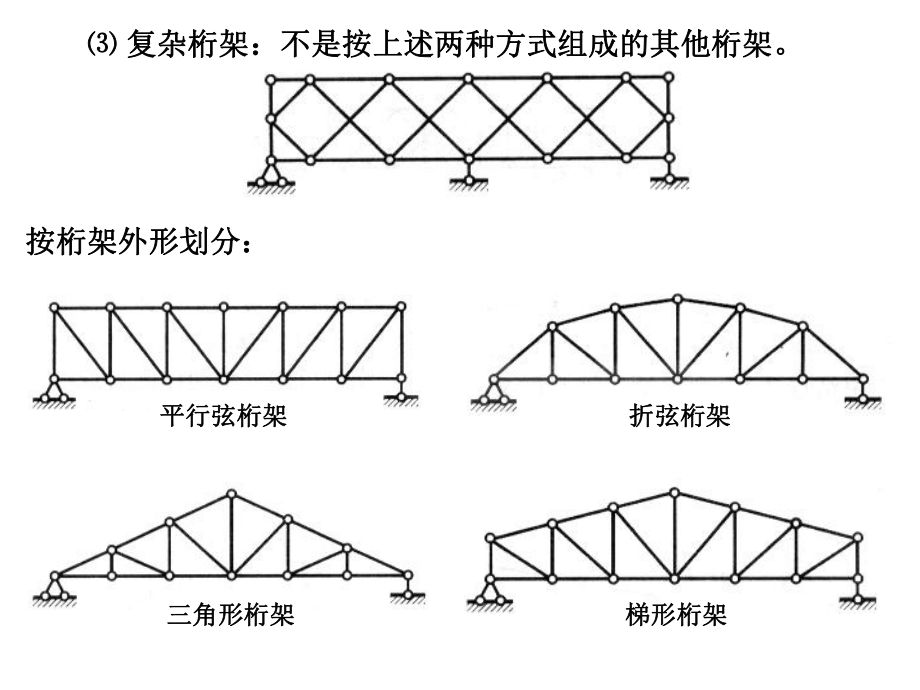

根據桁架的外形	簡單桁架	由一個基本鉸結三角形依次增加二元體組成
	聯合桁架	由幾個簡單桁架按幾何不變體系的簡單組成規則聯合組成
	復雜桁架	不同于前兩種的其它靜定桁架

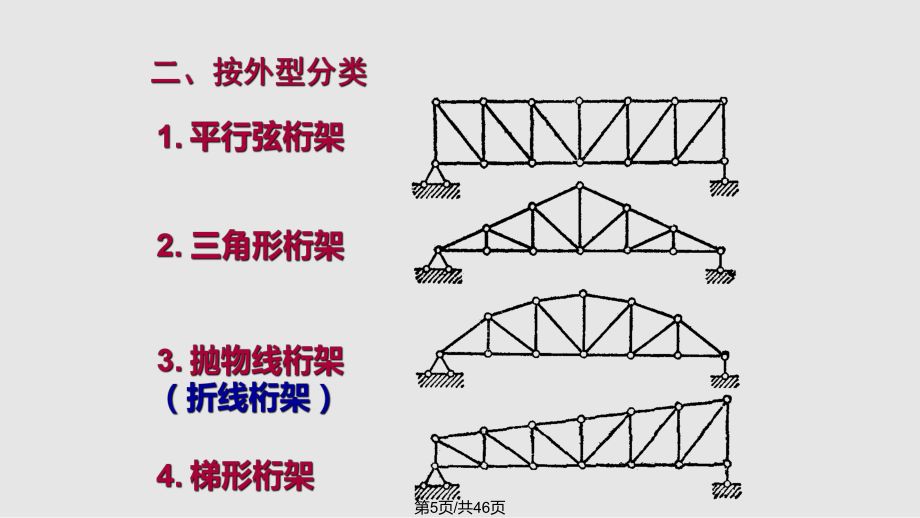

	三角形桁架	桿力分布更不均勻，構造布置困難，但斜面符合屋頂排水需要
	梯形桁架	桿力分布均勻，材料使用經濟，構造較復雜
	平行弦桁架	便于布置雙層結構，利于標準化生產，但桿力分布不夠均勻
	拋物線形桁架	桿力分布均勻，材料使用經濟，構造較復雜
	人字形桁架	-
根據所受水平推力	無推力的梁式桁架	與相應的實梁結構比較，掏空率大，上下弦桿抗彎，腹桿主要抗剪，受力合理，用材經濟
	有推力的拱式桁架	拱圈與拱上結構聯為一體整體性，而沒有彎矩和剪力
根據力學簡圖	簡支的和連續的	-
	靜定的和超靜定的	-
	平面的和空間的	-
根據桿件內力、桿件截面和節點構造特點	普通鋼桁架	一般用單腹式桿件，通常是兩個角鋼組成的T形截面，有時也用十字形、槽形或管形等截面，在節點處用一塊節點板連接，構造簡單，應用最廣
	重型鋼桁架	桿件用由鋼板或型鋼組成的工形或箱形截面，節點處用兩塊平行的節點板連接；常用于跨度和荷載較大的鋼桁架，如橋梁和大跨度屋蓋結構
	輕型鋼桁架	用小角鋼及圓鋼或薄壁型鋼組成；節點處可用節點板連接，也可將桿件直接相連；主要用于小跨度輕屋面的屋蓋結構
