粘鋼加固是一種常用的加固技術(shù)，它通過將鋼板粘貼到混凝土結(jié)構(gòu)上，以提高其承載能力和抗裂性能。粘鋼加固的基本原理是利用環(huán)氧樹脂膠作為粘結(jié)劑，將鋼板與混凝土緊密結(jié)合在一起，形成整體受力體系。與其他加固方法相比，粘鋼加固具有施工簡便、成本較低、效果顯著等優(yōu)點，因此在橋梁、建筑物等工程中得到廣泛應(yīng)用。在實際工程中，粘鋼加固的應(yīng)用案例包括：1. 橋梁加固：在橋梁承載力不足的情況下，采用粘鋼加固技術(shù)對橋梁進(jìn)行加固，提高其承載能力。2. 建筑抗震加固：在建筑物抗震設(shè)計中，采用粘鋼加固技術(shù)提高建筑物的抗震性能和承載能力。3. 隧道加固：在隧道開挖過程中，采用粘鋼加固技術(shù)對隧道進(jìn)行加固，確保隧道的安全運行。

一、粘鋼加固的原理

粘鋼加固也稱粘貼鋼板加固，是將鋼板采用高性能的環(huán)氧類粘接劑粘結(jié)于混凝土構(gòu)件的表面，使鋼板與混凝土形成統(tǒng)一的整體，利用鋼板良好的抗拉強(qiáng)度達(dá)到增強(qiáng)構(gòu)件承載能力及剛度的目的。

二、粘鋼加固的方法

（一）工藝流程

1. 涂刮法粘鋼加固
   • 工藝流程：鋼板制作→基底處理→卸荷→配膠→粘貼→固定及加壓→固化→檢驗→防腐處理。
   • 操作要點
     • 鋼板制作：按設(shè)計圖紙要求，根據(jù)混凝土構(gòu)件的實際尺寸對鋼板進(jìn)行下料、成型、鉆孔（鉆孔以混凝土構(gòu)件上螺栓孔位置為準(zhǔn)）。
     • 基底處理：表面處理包括加固構(gòu)件結(jié)合面處理及鋼板貼合面處理。對于混凝土構(gòu)件結(jié)合面，應(yīng)根據(jù)構(gòu)件表面的新舊程度、堅實程度、干濕程度分別處理。如對表面有浮油污物的混凝土構(gòu)件的粘合面，應(yīng)先用硬毛刷沾稀釋劑刷除表面浮油污物，后用冷水沖洗，再對粘合面進(jìn)行打磨，除去2 - 3mm厚表層，直至露出新面，并用壓縮空氣吹除粉粒。粘鋼加固是在加固鋼板及混凝土表面涂刮膏狀建筑結(jié)構(gòu)膠，在結(jié)構(gòu)膠凝膠硬化前將鋼板和混凝土粘合固定。施工較簡單，但粘貼鋼板厚度不能太厚（不超過5mm，較好2 - 3mm），且單塊鋼板面積較小，配膠、涂膠、固定等施工操作要求在膠的可操作時間（一般約為40分鐘）內(nèi)全部完成。
2. 灌注法粘鋼加固

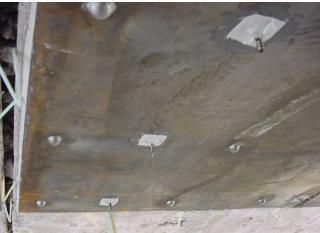

   • 工藝流程：準(zhǔn)備工作→鋼板上鉆孔→混凝土中相應(yīng)位置鉆孔→表面處理→固定鋼板→留排氣孔→周邊密封→配膠→壓力灌膠→固化→檢驗→防腐處理。
   • 操作要點
     • 準(zhǔn)備工作：準(zhǔn)備好腳手架、灌漿設(shè)備、打磨設(shè)備、鉆孔設(shè)備、配膠用具等。
     • 鋼板上鉆孔：在鋼板上鉆膨脹螺栓孔和注膠孔，一般每平方米可設(shè)固定螺栓孔6 - 7個，注膠孔3 - 4個。注膠孔的大小應(yīng)與灌漿嘴相匹配，并保證注膠孔周邊能密封。
     • 混凝土中相應(yīng)位置鉆孔：把鋼板緊靠粘合面，在混凝土上相應(yīng)位置鉆固定膨脹螺栓孔。也可用放樣的方法確定混凝土中的固定孔位置。
     • 表面處理：鋼板及混凝土粘貼面進(jìn)行表面處理，鋼板應(yīng)進(jìn)行除銹、打磨處理，混凝土粘合面應(yīng)進(jìn)行打磨或鑿毛處理。
     • 固定鋼板：將鋼板托起懸掛在各螺栓上，擰緊螺母。為控制注膠層的厚度，可在每個緊固螺栓孔周圍塞墊一定厚度的墊片。
     • 留排氣孔：在灌漿粘貼面周邊每隔0.5米左右插入一軟管作為排氣管，鋼板周邊各角都應(yīng)設(shè)置排氣管，傾斜或垂直安裝的鋼板只需在底邊設(shè)置排氣管。
     • 周邊密封：按推薦配膠比例稱取并調(diào)配封口膠，用抹刀將鋼板周邊縫隙、膨脹螺栓及注漿嘴周圍間隙用封口膠密封，不允許出現(xiàn)密封不嚴(yán)現(xiàn)象。封口膠在25℃時的可操作時間約為60分鐘，可根據(jù)施工具體情況確定每次配膠量。密封施工一天（25℃）后即可進(jìn)行灌漿粘貼施工。
     • 配膠：配膠前對灌注膠兩組分進(jìn)行充分的上下攪拌。根據(jù)估計的用膠量按推薦配膠比例準(zhǔn)確稱取A、B兩組分，用膠料攪拌器攪拌均勻后倒入灌漿容器。

（二）適用情況及相關(guān)規(guī)定

1. 適用構(gòu)件類型：適用于承受靜力作用的一般受彎及受拉構(gòu)件，也適用于受剪構(gòu)件，適用于混凝土梁、板、柱結(jié)構(gòu)構(gòu)件等，通過后粘鋼板和原構(gòu)件的共同受力，大幅提高構(gòu)件的承載能力。
2. 使用環(huán)境條件：使用環(huán)境溫度在5 - 60℃、相對濕度不大于70%及無化學(xué)腐蝕的使用條件為限，否則應(yīng)采取有效的防護(hù)措施。
3. 混凝土強(qiáng)度要求：當(dāng)構(gòu)件混凝上強(qiáng)度等級低于Cl5時，不宜采用本法加固。
4. 加固設(shè)計規(guī)定
   • 受彎構(gòu)件正截面受拉區(qū)加固：可采取在受拉區(qū)表面粘結(jié)鋼板方法，受拉鋼板在其加固點外的錨固粘結(jié)長度入通過計算確定，若鋼板粘結(jié)長不足錨固粘結(jié)長度L的規(guī)定，可在鋼板的端部錨固區(qū)粘結(jié)U型箍板，此時，錨固區(qū)的長度應(yīng)滿足相應(yīng)的規(guī)定。

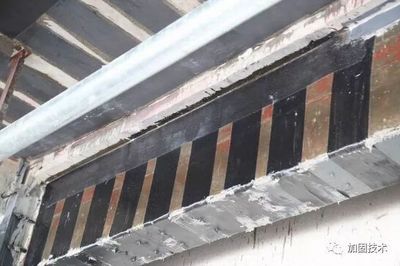

   • 構(gòu)件斜面受剪承載力不足時：可粘結(jié)并聯(lián)U型箍板進(jìn)行加固。
   • 受彎構(gòu)件正截面受壓區(qū)加固：可在受壓區(qū)梁兩側(cè)粘結(jié)鋼板。
   • 連續(xù)梁支座處負(fù)彎矩受拉區(qū)的加固：應(yīng)根據(jù)該區(qū)段有無障礙物，分別采用不同的粘鋼方法。根據(jù)不同的加固要求，采用綜合加固的粘鋼方法。

粘鋼加固的優(yōu)缺點對比

粘鋼加固與其他加固方法比較

粘鋼加固在實際工程中的應(yīng)用案例

粘鋼加固后的維護(hù)與檢測方法
