如何繪制鋼結構圖紙

高陵鋼結構設計公司03-24318閱讀0評論

鋼結構圖紙是建筑施工中的重要文件，它詳細描述了鋼結構的尺寸、形狀和連接方式。以下是繪制鋼結構圖紙的基本步驟：，，1. 確定設計要求：設計師需要根據項目需求確定鋼結構的類型、尺寸、材料和連接方式。，，2. 創建初步設計圖：在這個階段，設計師會使用計算機輔助設計軟件（如AutoCAD）或手繪草圖來創建初步的設計圖。這些設計圖將包括所有必要的尺寸、標記和注釋。，，3. 細化設計圖：一旦初步設計圖完成，設計師將繼續細化設計圖，確保所有的細節都得到充分的考慮。這可能包括修改尺寸、添加額外的標記和注釋，以及優化結構布局。，，4. 審核和批準：在設計圖完成后，需要進行詳細的審核和批準過程。這個過程可能包括與工程師、建筑師和其他相關人員的討論和反饋。，，5. 打印和分發：設計圖將被打印出來，并分發給所有相關的人員和承包商。這將幫助他們了解項目的具體要求，并按照設計圖進行施工。

一、繪制鋼結構圖紙的基礎準備

熟悉構件代號與實物
- 要記住一些基本的構件代號，如wlt屋面檁條、qlt墻面檁條、yc隅撐、xg系桿、sc水平支撐、zc柱間支撐、gl鋼梁、gz鋼柱等，同時要理解這些構件尺寸標注的意思，像h型鋼、c型檁條、圓鋼等，并且在腦海里有這些構件基本的實物印象，可以找個簡單的廠房先觀察了解。
掌握相關材料知識

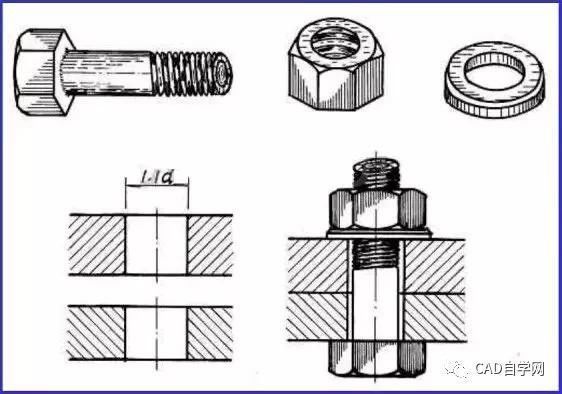

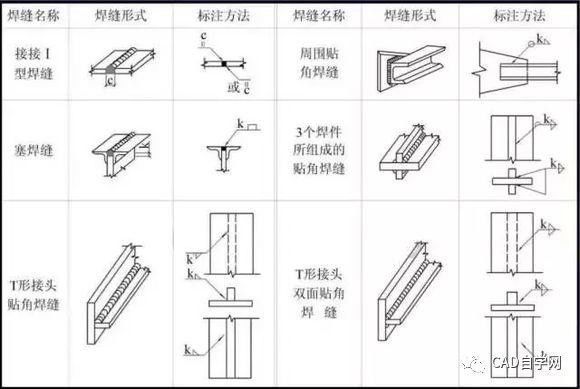

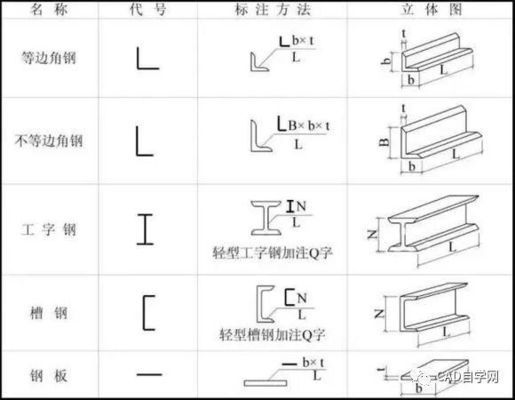

- 熟悉角鋼、工字鋼、h型鋼、鋼管、螺栓、預埋件等方面的規格和類型，還有焊接方面的知識，焊接符號的畫法等內容，這是繪制鋼結構圖紙的重要知識基礎。
了解圖形符號和標注方法

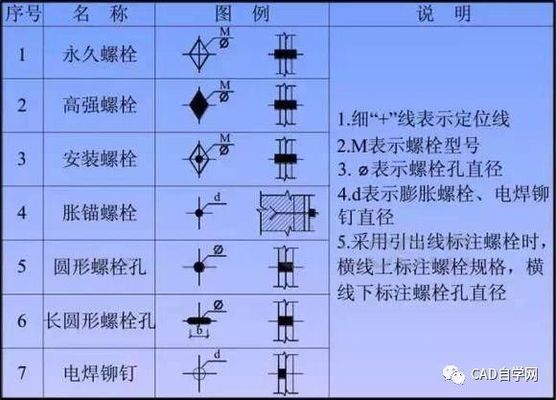

- 掌握鋼結構圖紙中特定的符號含義，這些符號用于表示梁、柱、樓梯等不同元素或組件。學會讀取和理解標注和尺寸線，因?yàn)閳D紙中的每個構件都有特定尺寸，這些標記是用來表示這些信息的。

二、繪制鋼結構圖紙的步驟

按比例繪制鋼架大樣（如果是拆圖）
- 按1:1畫鋼架大樣，然后根據平面布置給鋼梁，鋼柱，系桿，水平支撐，柱間支撐等構件編號（根據構件的尺寸，規格，材質，零件板的位置和形狀）。
清理并繪制零件板
- 編號完之后，開始清理零件板（從柱身上焊接的到梁上焊接的，再到系桿，支撐系統連接的，最后是檁條，隅撐連接的）并按編號繪制好。
特殊構件處理（如果是板材焊接的柱梁）
- 如果是板材焊接的柱梁，則需要做cnc；在cnc上把各個構件的零件板給加上去，就形成了梁，柱構件圖和其余的構件圖。
繪制其他構件
- 繪制檁條，拉條，斜拉條和隅撐等構件。
整理并制作清單
- 整理并做零件及構件清單，這樣主鋼構部分便完成了。

三、不同類型鋼結構圖紙繪制的相關要點

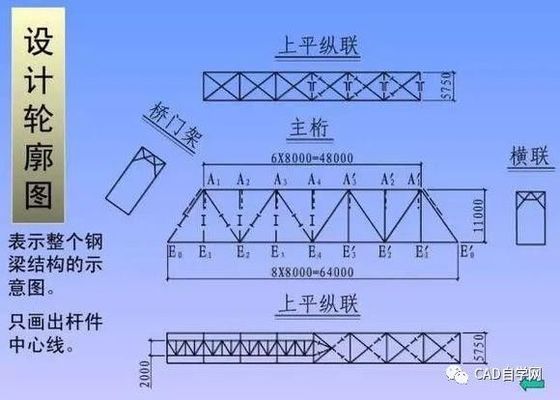

設計圖（藍圖）繪制
- 一般是PKPM或者3D3s畫的，這種軟件在整體結構設計方面有較好的功能表現。
加工圖（深化圖）繪制
- 絕大部分是用tekla建模后直接生成的，也有小部分是用CAD加一些工具箱插件畫的。如果使用CAD繪制，需要掌握更多細節處理和專業知識，如上述提到的構件知識、標注方法等。

四、繪圖技巧與經驗積累

制作模板庫
- 可以做一個模板庫，例如鋼結構型鋼規格和節點形式是有限的，制作好相應的模板，到時直接調用模板就可以了，這樣可以提高繪圖效率。同時，在CAD中要多利用其功能，CAD功能眾多，需要不斷學習和積累經驗才能熟練運用。
多參考與實踐
- 多看看別人做好的圖紙，學習他人的繪圖思路、布局和表達方式。并且要多進行實踐操作，在實踐中不斷總結經驗，提高自己的繪圖能力，因?yàn)橹挥凶约荷鲜之嫞拍馨l(fā)現問題并解決問題。
