桁架施工圖是設計過程中用于指導實際建造的詳細圖紙，它包含了許多關鍵信息以確保結構的安全性和功能性。以下是桁架施工圖通常包含的一些主要內容：，，1. 平面圖：展示桁架在水平面上的布局，包括所有主要構件的位置和尺寸。，2. 立面圖：提供垂直方向上的視圖，展示桁架的豎直部分以及與建筑其他部分的連接情況。，3. 剖面圖：通過剖切的方式展示桁架的內部結構和連接細節。，4. 節點詳圖：詳細描述各個連接點（如螺栓、焊接等）的設計和構造方式。，5. 材料表：列出所有使用的材料及其規格和數量。，6. 支撐系統圖：展示桁架如何被支撐，例如梁、柱或其他結構元素。，7. 荷載計算和設計標準：根據工程需求進行荷載分析，并遵循相關的設計和規范。，8. 施工說明：提供詳細的施工步驟和建議，確保施工順利進行。，9. 安全措施：強調施工過程中的安全要求和預防措施。，，這些內容共同構成了桁架施工圖的基礎，為工程師、建筑師、施工團隊提供了必要的信息以實現設計的最終目標，即確保結構的穩固和持久性。

桁架施工圖包含內容

桁架施工圖通常應包含以下內容：

• 結構設計總說明：
  • 設計依據，如相關的規范標準、批復文件等，例如某工程依據交通部部頒標準《公路工程技術標準》(JTJ001 - 97)和《公路橋涵設計通用規范》(JTJ021 - 89)進行設計。
  • 結構的安全等級、設計使用年限等，像民用建筑設計使用年限可能為25年、50年等，結構安全等級可能為二級等。
  • 荷載取值，包括風載（如基本風壓值）、地震荷載（如地震動峰值加速度）、欄桿荷載等，例如某工程風載基本風壓900Pa，地震荷載采用地震動峰值加速度0.10g，欄桿豎向力1.2kN/m，水平力2.5kN/m。
• 基礎相關圖紙：
  • 基礎平面布置圖：展示基礎在平面上的布局，如柱下獨立基礎、墻下條基等基礎的位置關系。
  • 基礎詳圖：詳細描述基礎的尺寸、配筋等構造信息。
  • 地腳錨栓平面布置圖：若有錨栓，需明確其在基礎上的布置情況。
• 桁架自身圖紙：
  • 桁架平面布置圖：顯示桁架在平面中的位置、數量、間距等，如管桁架結構形式的工程中桁架的平面布局。

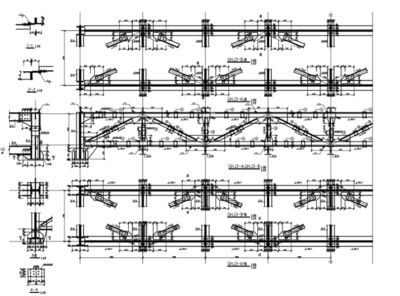

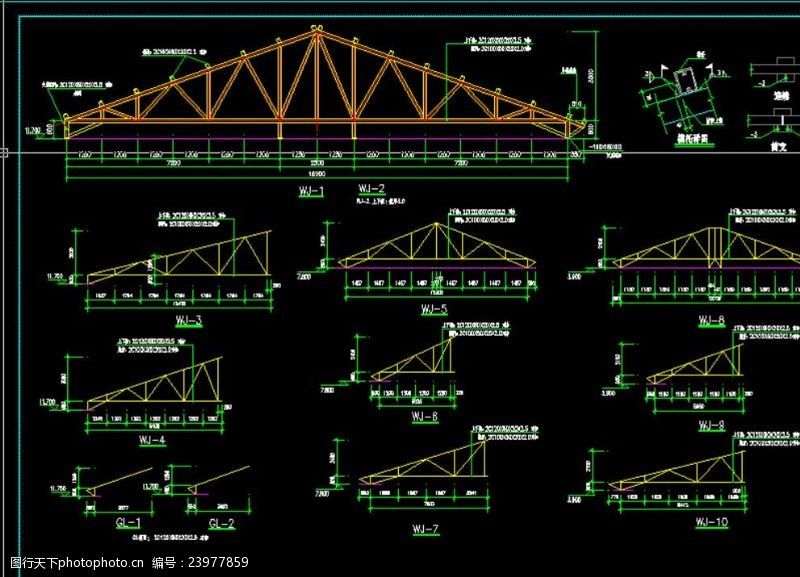

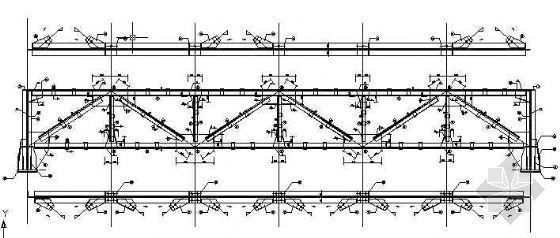

  • 桁架立面圖和剖面圖：從不同視角展示桁架的外形、高度、桿件層次等，例如某角鋼桁架鋼結構廣告牌的鋼架立面圖、剖面圖。
  • 桁架桿件詳圖：
    • 桿件幾何尺寸圖：明確各桿件的長度、截面尺寸等幾何信息。
    • 桿件內力圖：反映桿件在受力情況下的內力分布情況。
  • 節點詳圖：包括桁架各桿件連接節點的詳細構造，如桁架柱腳與牛腿連接大樣、連接節點大樣等，涉及到焊接類型（帖角焊、單斜邊半滲透槽焊等）的標注。
• 其他相關圖紙：
  • 檁條布置圖：對于有檁條結構的桁架，要給出檁條的布置方式和連接關系等，像某工程中的屋面檁條布置圖、側立面檁條布置圖等。
  • 支撐布置圖：如桁架上弦支撐布置圖、柱間支撐平面圖等，展示支撐構件的位置和連接方式。
  • 材料表：列出桁架施工所需的材料規格、型號、數量等信息（部分結果未明確提及，但實際施工中通常會有）。
