桁架是一種常見的結構形式，它通過一系列垂直和水平的桿件來支撐載荷。在現代建筑設計中，桁架的應用非常廣泛，特別是在大跨度空間結構和高層建筑中。以一個具體的案例為例：一座位于上海的摩天大樓采用了桁架結構作為其主要支撐體系。這座摩天大樓的總高度達到了300米，其獨特的設計包括了12個桁架單元，每個單元都由4根桁條組成，總長度達到1.6公里。這種設計不僅確保了結構的強度和穩定性，還實現了良好的美學效果。為了適應風荷載和其他動態載荷的影響，建筑師還對桁架進行了優化設計，以提高其抗震性能。這個案例展示了桁架結構在現代建筑中的廣泛應用及其在滿足功能需求的同時，也注重美學和環境適應性的設計原則。

一、桁架的基本概念

1. 定義與組成
   • 桁架是由若干直桿在兩端通過焊接、鉸接、鉚接所構成的幾何形狀不變的工程承載結構。組成桁架的桿件的軸線都在同一平面內的桁架稱為平面桁架，否則為空間桁架。在工程桁架中，假設所有外力（包括荷載及支座約束力）都作用在節點上。以基本三角形為基礎，每增加一個節點，需要增加兩根軸線不平行的桿件，依次類推所構成的桁架稱為簡單平面桁架。
2. 在建筑中的作用及意義
   • 桁架結構常用于大跨度的廠房、展覽館、體育館和橋梁等公共建筑中。由于大多用于建筑的屋蓋結構，桁架通常也被稱作屋架。桁架結構中的桁架指的是桁架梁，是格構化的一種梁式結構。各桿件受力均以單向拉、壓為主，通過對上下弦桿和腹桿的合理布置，可適應結構內部的彎矩和剪力分布。由于水平方向的拉、壓內力實現了自身平衡，整個結構不對支座產生水平推力。結構布置靈活，應用范圍非常廣。與實腹梁（一般所見的梁）相比，在抗彎方面，將受拉與受壓的截面集中布置在上下兩端，增大了內力臂，能以同樣的材料用量實現更大的抗彎強度；在抗剪方面，通過合理布置腹桿，能夠?qū)⒓袅χ鸩絺鬟f給支座，使材料強度得到充分發揮，從而適用于各種跨度的建筑屋蓋結構。更重要的是，它將橫彎作用下的實腹梁內部復雜的應力狀態轉化為桁架桿件內簡單的拉壓應力狀態，便于了解力的分布和傳遞以及結構的變化和組合。

二、桁架的受力分析方法

1. 節點法
   • 假想地截取平衡桁架的一部分為分離體，若分離體只包含一個節點，稱為節點法。節點處的平衡力系為平面匯交力系。例如在求解桁架桿件內力時，可以先計算約束反力，再?gòu)哪硞€(gè)節點開始分析受力情況，逐步求解各桿受力。
2. 截面法
   • 可以通過作截面截取桁架的一部分，考慮這部分的平衡來求解桿件內力。例如在桁架上作截面，考慮截面一側的平衡來求桿件內力，在已知一些荷載和尺寸的情況下，可求出特定桿件所受力。

三、桁架施工相關問題

1. 鋼筋桁架樓承板施工問題
   • 人員安全方面
     • 施工人員在上崗前需做好三級安全教育，進行安全技術交底；操作人員應持證上崗。施工作業時，施工人員應穿膠底鞋、帶好安全帽、掛好安全帶。鋼筋桁架樓承板施工樓層下方禁止人員穿行；工作人員不得在未固定牢靠或未按設計要求設臨時支撐的板材上行走。樓承板鋪設后應及時封閉洞口，設護欄并作明顯標識。
   • 施工環境方面
     • 施工時應對周邊及下面進行清理檢查，防止火險發生，并配置有效滅火設施及有專人進行監督。

四、桁架相關的特殊概念

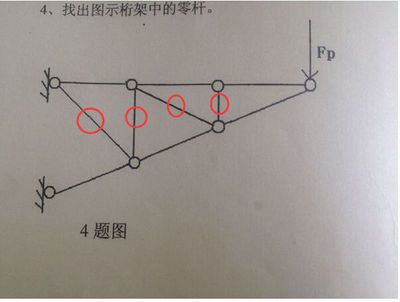

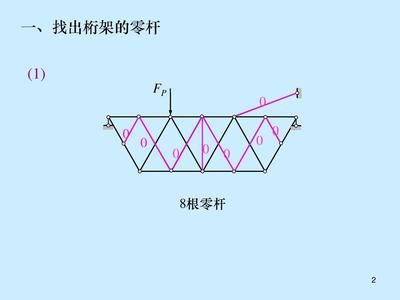

1. 零桿
   • 在桁架結構分析中存在零桿的概念，即受力為零的桿件。通過特定的分析方法（如節點法、截面法等）在分析桁架桿件內力時可以確定哪些桿件是零桿。
2. 桁架在成語中的含義
   • 在成語中，“桁架”是指用木材或金屬制成的支撐結構，比喻穩定的基礎或支持?？梢杂糜诿枋鍪挛锏姆€(wěn)定和可靠的基礎，適用于各種正式和非正式場合，如在演講或?qū)懽髦?，可以用桁架比喻一個理論的基礎或一個計劃的支持；在日常生活中，也可以用桁架來形容一個人的支持或依靠。
