鋼結構廠設備布置圖和施工流程是建筑施工中的重要組成部分，它們直接影響到工程的質量、效率和成本。本文將介紹如何利用CAD軟件繪制鋼結構廠設備布置圖的技巧，并提供鋼結構廠施工流程的詳細解讀。我們需要了解CAD軟件的功能和操作步驟，包括圖層管理、尺寸標注、材料選擇等。我們將展示如何根據實際需求來設計設備布局，包括設備的位置、間距和連接方式。我們還將探討如何優化施工流程，以提高工作效率和減少浪費。我們將總結出一套實用的技巧和方法，幫助工程師們更好地完成設計和施工任務。

以下是鋼結構廠設備布置圖的相關信息：

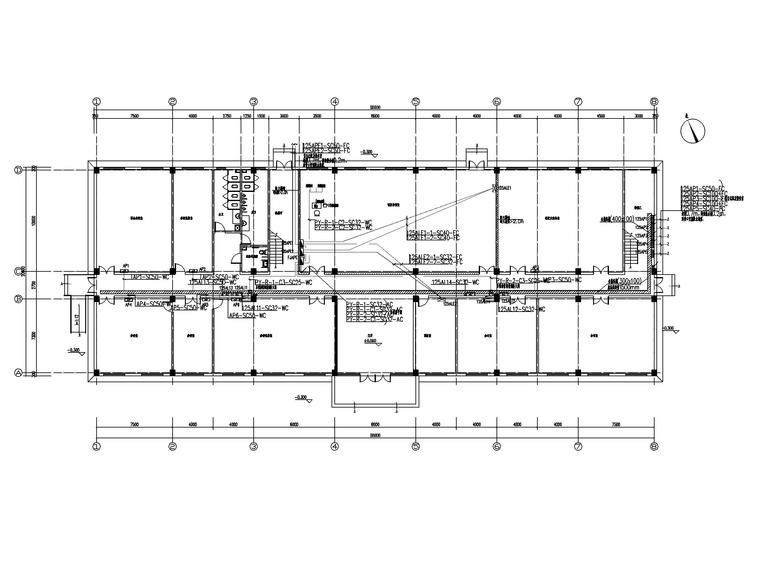

1. 設備布置圖的作用：設備布置圖是用來表示設備與建筑物、設備與設備之間的相對位置，并能直接指導設備的安裝的重要技術文件。

2. 設備布置圖的繪制步驟：設備布置圖應以管道及儀表流程圖、土建圖、設備表、設備圖、管道走向和管道圖及制造廠提供的有關產品資料為依據繪制。繪制時，設備布置圖的內容表達及畫法應遵守相關專業設備布置設計的有關規定。

3. 設備布置圖的圖示特點：設備布置圖中只畫廠房的空間大小、內部分隔及與設備定位尺寸有關的基本結構（墻、柱、地面、地溝、地坑、平臺、設備基礎、樓梯、吊梁、電動葫蘆等），與設備定位尺寸關系不大的附房、門窗等構件一般在設備平面圖上畫出它們的位置。

4. 設備布置圖的視圖配置：平面圖和立面剖視圖。幾層平面圖可畫在一張圖紙上，但應從最底層開始，由下向上由左到右排列，標明標高。立面剖視圖是沿著建筑物垂直方向剖切得到的立面剖視圖，要求在平面圖上注明剖切位置，在立面圖的下方注明剖視名稱。

5. 設備布置圖的尺寸標注：設備布置圖中標注的的標高、坐標以m為單位，小數以下應取三位數至毫米為止。其余的尺寸一律以mm為單位，只注數字，不注單位。采用其他單位標注尺寸時，應注明單位。

6. 設備布置圖的圖名和編號：標題欄中的圖名一般寫成“××××××設備布置圖”。設備布置圖一般只繪平面圖。對于較復雜的裝置或多層建、構筑物的裝置，當平面圖表示不清楚時，可繪制立面剖視圖。平面圖和剖視圖可以繪制在同一張圖上，也可以單獨繪制。
