本文旨在探討十八米跨屋架的設計方法及其荷載計算和節點設計規范，介紹了十八米跨屋架的荷載計算方法，包括恒載、活載以及風荷載等，并提出了相應的計算公式，詳細闡述了屋架節點設計的規范要求，從節點構造到連接方式，再到節點受力分析，為屋架節點設計提供了明確的指導，通過實例說明了十八米跨屋架在實際工程中的應用情況，驗證了設計方法和規范的有效性。

十八米跨屋架設計圖

在尋找十八米跨屋架設計圖的過程中，我們可以參考一些已有的設計案例和技術文檔。以下是幾個相關的資源和設計要點：

設計資源

1. 某廠房車間設計

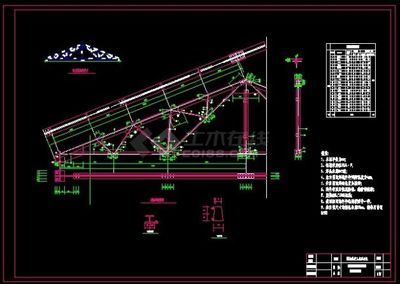

   • 該設計描述了一個單跨雙坡封閉式廠房，柱距6米，寬度18米，長度120m。屋架采用三角形芬克式，兩端鉸支于鋼筋混凝土柱上，柱截面尺寸為400×400，混凝土強度等級為C30。屋面采用壓型鋼板屋面，檁距為1.475m。地面粗糙度為B類。
2. 18m跨廠房普通鋼屋架設計
   • 該設計涉及一個跨度為18m，總長度90m的廠房，柱距6m。廠房?jī)?nèi)設有兩臺300/50kN中級工作制橋式吊車，地區計算溫度高于-20°C，無侵蝕性介質，地震設防烈度為6度。屋架采用梯形鋼屋架，下弦標高為18m，兩端鉸支在鋼筋混凝土柱上，混凝土柱上柱截面尺寸為400x400mm，混凝土強度等級為C30，屋面坡度i=1/10。采用1.5x6.0m預應力混凝土屋板，鋼材為Q235B，焊條為E43型。

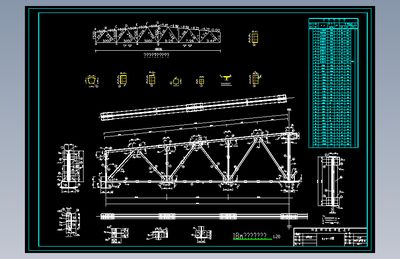

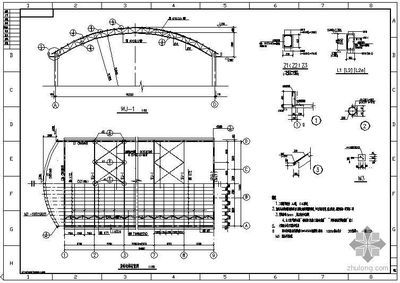

3. 18米梯形鋼屋架設計施工圖
   • 該設計提供了詳細的施工圖，包括屋架幾何內力圖、材料表、結構平面布置圖等。屋架總長為18000，上寬為1500，下寬為2400。未注明的貼角焊縫厚度為6mm，未注明長度的焊縫一律滿焊，未注明的螺栓為M16，孔為φ17。

設計要點

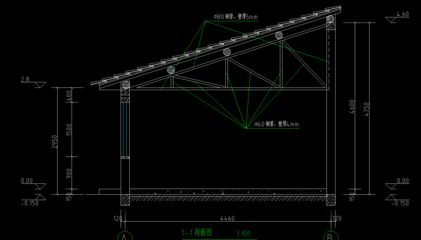

1. 結構形式
   • 屋架形式通常選擇梯形或三角形，具體取決于設計要求和荷載條件。梯形屋架適用于較大的跨度，而三角形屋架則適用于較小的跨度。
2. 材料選擇
   • 常用的鋼材為Q235B或Q345，焊條為E43型或E50型。這些材料具有良好的強度和韌性，適合用于屋架結構。
3. 荷載計算
   • 考慮到恒荷載（如屋面板自重）、活荷載（如雪荷載、積灰荷載）以及動荷載（如吊車荷載）。荷載組合需要考慮最不利的情況，例如全跨靜荷載加上全跨活荷載。
4. 節點設計

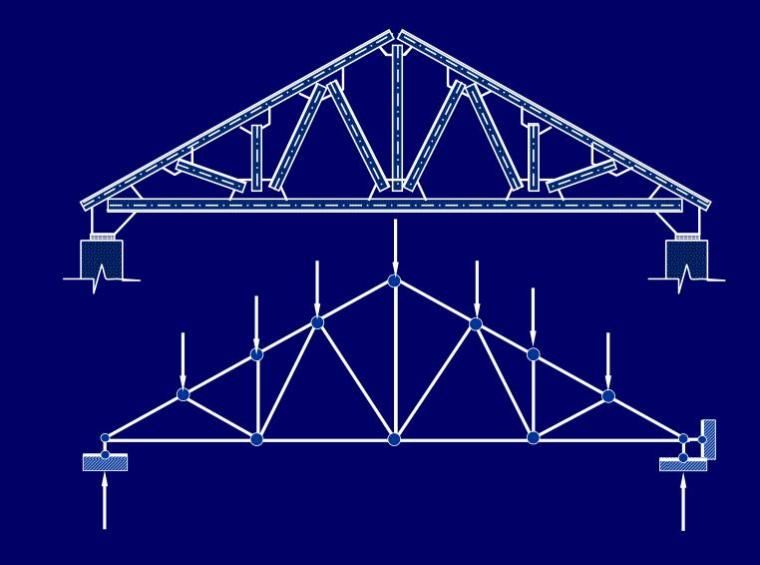

   • 節點設計是屋架設計的關鍵部分，包括上弦節點、下弦節點和支座節點的設計。節點的連接方式和焊縫尺寸需要滿足強度和穩定性要求。
5. 支撐布置
   • 合理的支撐布置可以提高屋架的整體穩定性和承載能力。通常包括上弦支撐、下弦支撐、垂直支撐和剛性系桿等。

通過以上資源和設計要點，可以為十八米跨屋架的設計提供全面的指導和參考。
