摘要：本文介紹了一個鋼結構課設項目，該項目設計了一個跨度為24米的廠房。該廠房采用了現代鋼結構技術，以實現高效、經濟和環保的建設目標。在設計過程中，充分考慮了廠房的功能性需求，如生產、倉儲和物流等，以確保其能夠滿足各種生產和運營活動的需求。文章還對廠房的結構穩定性進行了分析和計算，確保其能夠承受各種荷載和環境因素的影響。文章還對廠房的施工過程進行了詳細的描述，包括材料選擇、施工工藝和技術要求等。文章總結了整個項目的設計思路和經驗教訓，為類似項目的設計和實施提供了有益的參考和借鑒。

一、設計資料方面

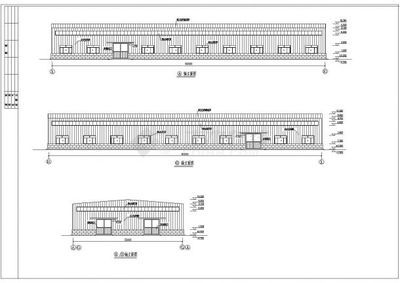

（一）結構形式

一般這種24米跨度的廠房采用梯形鋼屋架，預應力混凝土大型屋面板，屋架鉸支于鋼筋混凝土柱上，柱距常為6米，上柱截面例如400×400，混凝土強度等級可為C20，屋面坡度如i = 1:10等。

（二）荷載標準值

1. 永久荷載

屋面材料：像二氈三油防水層0.4KN/m2、保溫層1.0KN/m2、水泥砂漿找平層等，還有屋架及支撐自重（按經驗公式計算，如q = 0.12+0.011L，L為跨度，這里計算可得0.384KN/m2）、1.4KN/m2的預應力混凝土大型屋面板等。
懸掛管道：可能存在0.1KN/m2的懸掛管道荷載等。

2. 可變荷載

屋面活荷載標準值：0.5KN/m2。
雪荷載標準值：可能為0.7KN/m2。
積灰荷載標準值：0.3KN/m2等。

（三）屋架的計算跨度等尺寸

屋架的計算跨度Lo = 24000 - 2×150 = 23700mm，端部高度例如h = 2005mm（軸線處），h = 2990mm（計算跨度處），起拱高度可能為50mm等。

二、結構形式與布置

（一）屋架支撐布置

需要根據廠房的具體使用功能、受力情況等進行合理布置，例如要考慮如何增強屋架的穩定性，抵抗水平力等。雖然沒有給出具體布置圖，但可以參考類似廠房的屋架支撐布置原則，如在廠房的兩端、跨中以及有較大荷載集中處設置支撐等。

三、材料選用

（一）鋼材

多選用Q235B鋼或者Q345鋼，如Q235B鋼性能上強度、韌性等能滿足一般廠房結構需求，Q345鋼強度更高些，適用于對結構強度要求更高的情況。

（二）焊條

若鋼材為Q235B鋼，焊條可采用E43型；若為Q345鋼，焊條采用E50型等。

四、設計流程要點

（一）內力計算

根據結構形式和荷載情況計算屋架桿件的內力，這是后續桿件設計的基礎。例如采用結構力學的方法計算在永久荷載、可變荷載組合作用下各桿件的軸力等。

（二）桿件設計

截面選擇：根據內力計算結果、桿件的受力性質（如軸心受壓、軸心受拉等）選擇合適的桿件截面形狀和尺寸，如可以選擇角鋼等型材。
強度、穩定驗算：對所選截面進行強度和穩定性驗算，確保桿件在設計荷載下不會發生破壞或失穩現象。

（三）節點設計

連接方式：確定屋架桿件之間的連接方式，如焊接或者螺栓連接，不同連接方式有不同的受力特點和施工要求。
節點板設計：節點板用于連接各桿件，需要根據桿件內力傳遞要求確定節點板的形狀、尺寸和厚度等。
