鋼屋架圖識讀是鋼結構工程中的重要一環，它涉及對圖紙細節的理解和正確解讀。在實際操作中，由于圖紙的復雜性和專業術語的使用，常常會出現一些常見的問題和誤解。本文將對這些常見問題進行解析，并提供一些實用的建議來避免這些錯誤。鋼屋架圖通常包括尺寸標注、材料規格、構件編號以及焊縫符號等重要信息。圖紙中的這些信息往往因設計者的習慣或表達方式不同而存在差異，這可能導致施工人員理解上的偏差。圖紙中的符號和標記可能會引起混淆，特別是在缺乏足夠經驗時。錯誤的焊縫符號或者不明確的構件編號都可能影響施工的準確性。對于新手來說，理解圖紙上復雜的結構系統和計算規則是一項挑戰。提前學習相關的理論知識并熟悉圖紙的基本結構是非常重要的。通過仔細閱讀圖紙、了解設計意圖、熟悉相關規范和標準，并在實踐中不斷積累經驗，可以有效避免在鋼屋架圖中遇到的常見問題。

鋼屋架圖識讀

一、識讀前的基礎知識準備

相關制圖規范
- 要識讀鋼屋架圖，需要了解如《房屋建筑制圖統一標準》GB/T.50001 - 2019、《建筑制圖規范》GBT50105 - 2019、《技術制圖簡化表示法第2部分:尺寸注法》GB - T16675.2 - 2019、《技術制圖復制圖的折疊方法》(GB/T10609.3 - 2009)等建筑制圖相關規范。
施工圖紙分類與編排
- 按工種可分為建筑、結構、給水排水、采暖通風、空調電氣等類型圖紙。順序上一般為圖紙目錄、總說明、總平面、建筑、結構、水、暖、電等。

二、鋼屋架圖的主要內容及識讀要點

圖名、比例
- 依其內容有所區別，通過圖名能知曉其類別，這是識讀鋼屋架圖的第一步。
說明文字
- 包括總體說明和補充說明等，這些文字能提供關于鋼屋架的重要信息，例如設計要求、采用的標準等。
鋼屋架形式
- 常見形式有三角形屋架、門式鋼架等。不同形式的鋼屋架在結構受力、適用場景等方面有所不同，識別屋架形式有助于理解整個結構的特點。
鋼屋架尺寸及規格
- 要關注跨度方向和高度方向的尺寸，以及型鋼組合鋼構件的規格等信息，這對于了解鋼屋架的承載能力等性能至關重要。
桿件的組合和連接情況

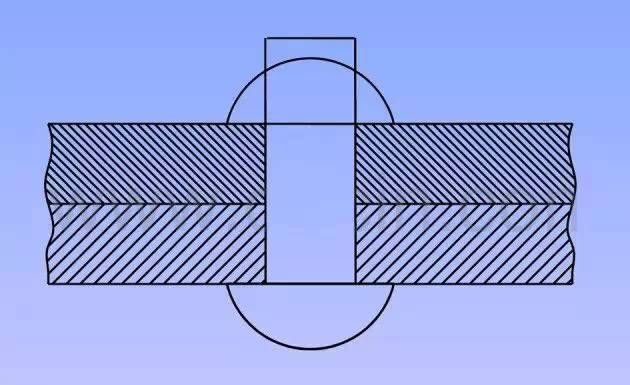

- 主要的連接方式有焊接和螺栓連接。了解桿件如何組合和連接可以明確力的傳遞路徑以及結構的穩定性。在識讀時需要注意焊縫代號、螺栓連接的表示方法等內容，例如焊縫代號由基本符號、補充符號、指引線組成；當焊縫分布不規則時，除標注代號外，可在焊縫處加粗線表示，可見焊縫用粗線表示，不可見焊縫用柵線表示；螺栓分為普通螺栓和高強度螺栓，在鋼結構圖紙中，螺栓連接和螺栓孔常用簡化圖例表示。

三、鋼結構圖紙的一些特殊內容識讀

型鋼標注方法
- 例如等邊角鋼標注為?bxt（b為肢寬，t為肢厚），不等邊角鋼標注為?Bxbxt（B為長肢寬，b為肢寬，t為肢厚），工字鋼ⅠNQ（ⅠN輕型工字鋼加注Q字，N為工字鋼型號），槽鋼NQN（輕型槽鋼加注Q字，N為槽鋼型號）等，熟悉這些標注有助于識別鋼結構中使用的不同型鋼材料。
鋼材規格表示方法
- 對于槽鋼為型號長度（如槽鋼20#A9000）；工字鋼為型號長度（如工字鋼25#A12M）；重輕軌為型號長度（如重輕軌30kg9000）；圓鋼為型號長度（如圓鋼209000）等不同鋼材有不同的規格表示方式，通過正確識讀這些規格能確定鋼材的具體型號和尺寸。
