在鋼結(jié)構(gòu)樓層板中，栓釘?shù)暮附淤|(zhì)量對于整個(gè)結(jié)構(gòu)的穩(wěn)定性和耐久性至關(guān)重要。以下是關(guān)于如何進(jìn)行栓釘焊接以及如何確保焊接質(zhì)量的詳細(xì)指南：，，1. 準(zhǔn)備工作：確保使用高質(zhì)量的焊條和焊機(jī)。準(zhǔn)備一個(gè)清潔、干燥的焊接區(qū)域，并按照制造商的建議進(jìn)行預(yù)熱。，，2. 焊接技巧：采用適當(dāng)?shù)暮附铀俣群碗娏?，以獲得良好的焊縫。避免過度加熱或過冷，以防止焊接變形或裂紋。，，3. 焊接質(zhì)量問題及解決：， - 氣孔和夾渣：使用適當(dāng)?shù)暮附蛹夹g(shù)，如TIG（電弧焊）或MIG（金屬惰性氣體焊），可以減少氣孔和夾渣的形成。， - 裂紋：確保焊接材料和工藝的正確選擇，以及適當(dāng)?shù)念A(yù)熱和后熱處理，可以防止裂紋的產(chǎn)生。， - 變形：通過精確的焊接技術(shù)和控制焊接速度，可以最小化焊接變形。，，4. 質(zhì)量控制：定期檢查焊接接頭，確保沒有缺陷或問題。如果發(fā)現(xiàn)問題，及時(shí)修復(fù)以避免進(jìn)一步的損壞。，，5. 安全措施：在操作過程中，始終遵守安全規(guī)程，包括穿戴適當(dāng)?shù)姆雷o(hù)裝備，并確保工作區(qū)域通風(fēng)良好。，，通過遵循這些指南，可以確保鋼結(jié)構(gòu)樓層板的栓釘焊接質(zhì)量達(dá)到標(biāo)準(zhǔn)，從而保證整個(gè)結(jié)構(gòu)的完整性和安全性。

鋼結(jié)構(gòu)樓層板栓釘焊接相關(guān)

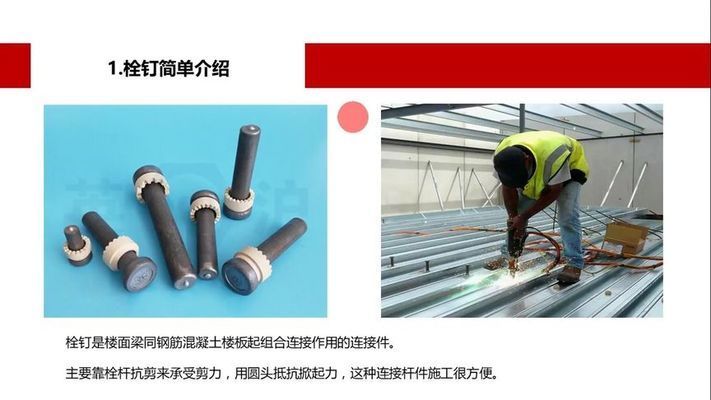

一、焊接工具

• 栓釘焊機(jī)：如拉弧型栓釘焊機(jī)（型號：YD - 200LS），適用于鋼結(jié)構(gòu)樓層板栓釘焊接。這種焊機(jī)能夠提供穩(wěn)定的焊接電流，滿足栓釘焊接的能量需求。因?yàn)樗ㄡ敽附有枰^大的電流來瞬間熔化栓釘和母材，以實(shí)現(xiàn)牢固的連接，所以栓釘焊機(jī)是關(guān)鍵設(shè)備之一。
• 焊槍：型號為YS - 223G的焊槍可用于栓釘焊接操作。焊槍的作用是將栓釘準(zhǔn)確地定位在焊接位置，并傳導(dǎo)焊接電流。操作人員通過操作焊槍來啟動(dòng)和控制焊接過程，確保栓釘與母材之間的電弧穩(wěn)定產(chǎn)生，使栓釘能夠順利熔化并與母材融合。
• 陶瓷座圈（栓釘磁環(huán)）：去氧弧耐熱陶瓷座圈（栓釘磁環(huán)）在焊接中必不可少。它具有多種功能，一方面可以集中電弧熱量，使焊接能量更集中地作用于栓釘和母材的連接處，提高焊接效率和質(zhì)量；另一方面，它能夠隔離外部空氣，防止空氣中的氮、氧等氣體侵入焊接區(qū)域，避免熔化的金屬被氧化，同時(shí)還可以防止熔融金屬的飛濺，確保焊接過程的穩(wěn)定性和安全性。

二、焊接前準(zhǔn)備

1. 栓釘和瓷環(huán)檢查與堆放
   • 栓釘?shù)截浐?，要按?guī)格分類堆放。栓釘外觀應(yīng)無皺紋、毛刺、發(fā)裂、扭歪、彎曲等缺陷。對于工程中使用的瓷環(huán)，應(yīng)保持干燥及完整。瓷環(huán)應(yīng)有制造廠按批配套供應(yīng)，每個(gè)包裝箱內(nèi)應(yīng)帶有產(chǎn)品的合格證和質(zhì)量保證書，包裝箱外注明批號、規(guī)格及數(shù)量。
   • 在瓷環(huán)的儲運(yùn)過程中要注意：在運(yùn)輸、保管及使用過程中應(yīng)輕裝輕卸，并防止受潮；瓷環(huán)應(yīng)成箱在室內(nèi)倉庫保管，地面應(yīng)有防潮措施，并按批號、規(guī)格分類堆放，保管使用中不得混批。包裝箱底層應(yīng)架空，距離地面大于300mm，碼高不大于3層；使用前盡可能不要開箱，以免破壞包裝的密封性，開箱取出部分瓷環(huán)后應(yīng)原封包裝好，以免受潮；嚴(yán)禁使用受潮的瓷環(huán)，受潮的瓷環(huán)在烘箱內(nèi)經(jīng)120℃烘干1 - 2小時(shí)后方可使用。
2. 施工現(xiàn)場準(zhǔn)備
   • 確定施工場地的供電情況，根據(jù)現(xiàn)場條件、供電要求、施焊數(shù)量確定栓釘焊機(jī)的臺數(shù)、一次線長度、穩(wěn)壓電源、把線長度等。由于焊接電源耗用電流大，最好考慮專路供電，并且正確接入初級電壓后接地要牢固。同時(shí)要保證鋼結(jié)構(gòu)構(gòu)件表面的油漆應(yīng)清除，不能有露水、雨水、油及其他影響焊縫質(zhì)量的污漬，空氣相對濕度不大于85%。
   • 根據(jù)栓釘?shù)暮附游恢眠x擇合適的瓷環(huán)，若直接在壓型鋼板上安裝的栓釘應(yīng)使用穿透型的瓷環(huán)，在鋼梁上安裝的栓釘應(yīng)使用普通的瓷環(huán)。在施工前還應(yīng)進(jìn)行除濕操作，以滿足焊接環(huán)境要求。
3. 確定栓釘位置并處理焊接點(diǎn)
   • 安裝前先放線，定出栓釘?shù)臏?zhǔn)確位置。對該點(diǎn)進(jìn)行除銹、除漆、除油污處理，要以露出金屬光澤為準(zhǔn)，并且使施焊點(diǎn)局部平整。這是為了確保栓釘與母材之間能夠良好接觸，避免鐵銹、油漆、油污等雜質(zhì)影響焊接質(zhì)量，保證焊接電流能夠有效地在栓釘和母材之間傳導(dǎo)，使栓釘能夠牢固地焊接在鋼結(jié)構(gòu)樓層板上。

三、焊接方法

1. 普通栓釘焊（栓釘直接焊在工作件上）
   • 采用專用螺柱焊機(jī)進(jìn)行電弧螺柱焊。將栓釘端頭置于陶瓷保護(hù)罩內(nèi)與母材接觸并通以直流電，以使栓釘與母材之間激發(fā)電弧，電弧產(chǎn)生的熱量使栓釘和母材熔化，維持一定的電弧燃燒時(shí)間后將栓釘壓入母材局部熔化區(qū)內(nèi)。陶瓷保護(hù)罩（即瓷環(huán)）在此過程中起到集中電弧熱量，隔離外部空氣，保護(hù)電弧和熔化金屬免受氮、氧的侵入，并防止熔融金屬飛濺的作用。
2. 穿透栓釘焊（栓釘在引弧后先熔穿具有一定厚度的壓型鋼板，然后再與構(gòu)件熔成一體）
   • 接通焊機(jī)焊槍電源，將柱狀栓釘套在焊槍上，套上防弧座圈（瓷環(huán)），啟動(dòng)焊槍，電流熔斷栓釘端部，座圈則產(chǎn)生弧光，經(jīng)短時(shí)間后柱狀栓釘以一定速度頂緊母材端部熔化，切斷電源柱狀栓釘焊接完成固定在母材上。

四、焊接注意事項(xiàng)

1. 人員安全方面
   • 焊接操作工人應(yīng)佩戴防護(hù)眼罩、穿防護(hù)服裝。施工現(xiàn)場必須戴安全帽，高空作業(yè)必須戴安全繩，確保施工人員的人身安全，防止在焊接過程中受到飛濺的熔渣、弧光等傷害。
2. 設(shè)備及材料方面
   • 栓釘必須符合規(guī)范和設(shè)計(jì)的要求，如有銹蝕，需經(jīng)除銹后方可使用（尤其是栓釘頭和大頭部不可有銹蝕和污物），嚴(yán)禁使用銹蝕的栓釘。施焊點(diǎn)不得有水分、油污及其它雜質(zhì)。在有風(fēng)天氣施工時(shí)，焊工應(yīng)站在上風(fēng)頭，以防止火花傷害。要注意焊工的安全防護(hù)，尤其焊外圍梁時(shí)，更應(yīng)小心謹(jǐn)慎。當(dāng)焊槍卡具上出現(xiàn)焊瘤、燒蝕或?yàn)R上熔渣時(shí)，及時(shí)清理或更換配件，以確保施工順利并保證熔焊質(zhì)量。
   • 栓焊機(jī)必須接在獨(dú)立電源上（三相380V、100 - 300A），并應(yīng)安放在防潮、防塵、防風(fēng)雨日灑、清潔通風(fēng)的環(huán)境中，還應(yīng)具備維修條件和空間。配電設(shè)施應(yīng)在栓焊機(jī)附近，便于出現(xiàn)故障時(shí)迅速切斷電源。在連接焊機(jī)和焊槍的電纜線上嚴(yán)禁壓重物、車輛碾壓及猛力拽拉，在電纜線通過處嚴(yán)禁煙火，全部電纜及其接頭均應(yīng)絕緣；與地線連接的母材表面應(yīng)除銹、油或油漆等污物。焊釘端頭與圓柱頭部不得有銹或污物，嚴(yán)重銹蝕的不得使用；受潮瓷環(huán)必須烘干后方可使用。

五、焊接后檢查

1. 外觀檢查
   • 焊后檢查栓釘?shù)撞康暮改_應(yīng)完整并分布均勻。外觀檢查合格的栓釘還應(yīng)按照規(guī)范要求用鐵錘進(jìn)行錘擊，使其彎曲30°，并檢查焊接部位是否出現(xiàn)裂紋。通過這種方式來檢驗(yàn)栓釘焊接的質(zhì)量，確保栓釘在鋼結(jié)構(gòu)樓層板上的連接牢固性和可靠性。
2. 抽樣檢查
   • 按每天產(chǎn)量取其中的1/500進(jìn)行彎曲檢查，焊縫處無斷裂視為合格，如焊縫出現(xiàn)裂縫，該栓釘判為報(bào)廢，需在附近重焊一只柱狀釘作為補(bǔ)充。

栓釘焊機(jī)的操作流程鋼結(jié)構(gòu)樓層板焊接質(zhì)量標(biāo)準(zhǔn)栓釘焊接常見問題及解決栓釘焊接后的防腐處理鋼結(jié)構(gòu)樓層板栓釘怎么焊接
