摘要：本文介紹了輕型鋼結構廠房的結構圖，包括結構布局、材料選擇、連接方式和設計要點。在結構布局方面，文章強調了合理的柱網布置和梁柱連接的重要性。在材料選擇上，建議采用輕質、高強度的鋼材，并考慮到成本效益。連接方式主要討論了焊接和螺栓連接的優勢與局限性。設計要點涉及確保結構的安全性、穩定性以及經濟性。文章還提供了一些實際案例分析，以展示這些原則在實際應用中的效果。

鋼結構廠房結構圖概述

鋼結構廠房是一種主要承重構件由鋼材構成的建筑結構，它包括鋼柱子、鋼梁、鋼結構基礎、鋼屋架（通常用于跨度較大的廠房）、鋼屋蓋等組成部分。鋼結構廠房可以分為輕型和重型兩種類型，它們?cè)谠O(shè)計和用途上有所區別。輕型鋼結構廠房通常適用于荷載較小的場合，而重型鋼結構廠房則適用于荷載較大的工業建筑。

鋼結構廠房結構圖的內容

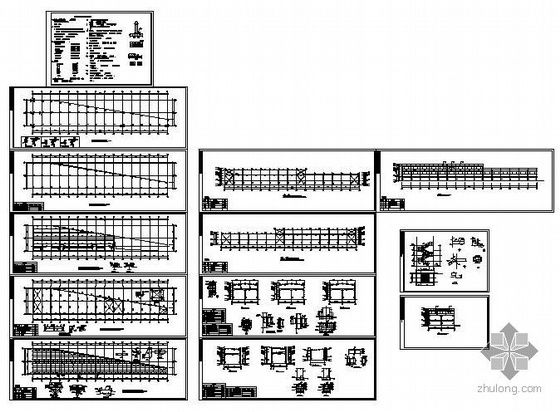

鋼結構廠房的結構圖通常包括以下幾個方面的內容：

1. 建筑設計總說明：這部分內容會介紹建筑設計的基本信息，包括設計依據、建筑規模、建筑層數、建筑高度、建筑結構類型等。
2. 平面圖：平面圖展示了建筑的平面布局，包括各個房間的位置、尺寸、門窗位置等。
3. 立面圖：立面圖展示了建筑的外部輪廓和立面細節，包括墻體的高度、窗戶的位置和大小等。
4. 屋頂平面圖：屋頂平面圖展示了屋頂?shù)牟季趾蜆?gòu)造，包括屋面的形狀、排水系統、天窗位置等。
5. 建筑節點詳圖：節點詳圖展示了建筑中的一些重要節點的詳細構造，如墻柱連接、屋面與墻體的連接等。
6. 基礎平面圖：基礎平面圖展示了建筑的基礎布局和尺寸，包括基礎的形式、尺寸、埋深等。
7. 基礎詳圖：基礎詳圖展示了基礎的詳細構造，包括基礎的配筋、材料、施工要求等。
8. 鋼結構設計總說明：這部分內容介紹了鋼結構設計的基本信息，包括設計依據、材料選用、連接方式等。
9. 屋頂檁條布置圖：檁條布置圖展示了屋頂檁條的布置情況，包括檁條的間距、數量、支撐方式等。
10. 屋面結構布置圖：屋面結構布置圖展示了屋面結構的布置情況，包括屋面板的布置、支撐方式等。
11. 檁條布置圖：檁條布置圖展示了檁條的布置情況，包括檁條的間距、數量、支撐方式等。
12. GJ詳圖：GJ詳圖展示了鋼構件的詳細構造，包括構件的尺寸、材料、連接方式等。
13. 構件詳圖：構件詳圖展示了各個構件的詳細構造，包括構件的尺寸、材料、連接方式等。

以上內容僅為鋼結構廠房結構圖的一部分，具體的結構圖可能會根據設計要求和實際情況有所不同。如果您需要獲取具體的鋼結構廠房結構圖，建議聯系專業的建筑設計單位或相關的鋼結構生產廠家。
