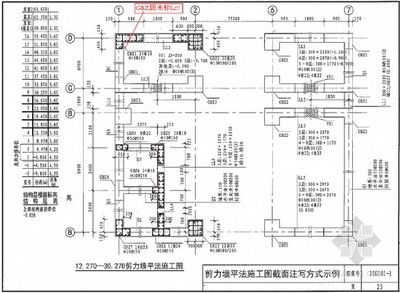

鋼結構平法施工圖集是一套用于指導鋼結構工程施工的圖紙集。它包含了詳細的施工圖紙，包括結構平面圖、立面圖、剖面圖等，以及相關的技術要求和施工說明。這套圖紙集可以幫助施工人員了解鋼結構的結構形式、尺寸、材料等信息，并按照設計要求進行施工。它也提供了一些施工過程中需要注意的問題和注意事項，以確保施工的安全和質量。

鋼結構平法施工圖集概述

鋼結構平法施工圖集是一系列標準化的施工圖紙，它們包含了鋼結構設計、施工過程中所需的全部信息。這些圖集通常由專業的設計院或者機構編制，并經過嚴格的審核和批準后發布。鋼結構平法施工圖集的主要目的是為了提高施工效率，確保工程質量，并且便于施工單位理解和執行設計意圖。

鋼結構平法施工圖集的內容

鋼結構平法施工圖集的內容非常豐富，包括但不限于以下幾個方面：

1. 結構平面布置圖：展示了鋼結構的整體布局，包括各個構件的位置和相互關系。
2. 節點詳圖：提供了鋼結構中各種節點的詳細構造，如梁柱連接、支撐連接等。
3. 施工說明：包含了施工過程中需要注意的技術要求、材料選用、施工方法等。
4. 標準構造詳圖：提供了常見的鋼結構構造細節，如檁條、拉桿節點等。

鋼結構平法施工圖集的應用

鋼結構平法施工圖集在實際工程中的應用非常廣泛，它們可以幫助設計師、工程師和施工人員更好地理解和執行設計意圖。通過使用這些圖集，可以大大提高施工效率，減少錯誤和返工的可能性，從而保證工程的質量和進度。

如何獲取鋼結構平法施工圖集

鋼結構平法施工圖集可以通過多種途徑獲取。一些專業的建筑網站提供了大量的免費下載資源，例如“土木在線”網站就提供了豐富的鋼結構平法施工圖集供設計師和工程師下載使用。此外，一些專業的設計軟件也內置了大量的標準圖集，用戶可以通過這些軟件直接調用和使用。

結論

鋼結構平法施工圖集是鋼結構設計和施工中不可或缺的一部分，它們?yōu)楣こ痰捻樌M(jìn)行提供了重要的技術支持。通過合理地使用這些圖集，可以有效地提高施工質量和效率，降低工程成本。
