鋼結構螺栓預埋是建筑施工中的一種重要技術，它涉及到將螺栓預先植入混凝土結構中，以便于后期的連接和固定。在進行預埋螺栓的施工時，必須嚴格遵守安全措施，確保施工人員的安全以及施工質量。常見的問題包括：螺栓位置不準確、預埋深度不足、預埋過程中的損傷等。為了解決這些問題，需要采取相應的預防措施，例如使用精確的測量工具，對施工人員進行專業培訓，以及在施工過程中加強監督和管理。

一、直埋法

1. 準備工作
   • 熟悉圖紙：施工人員進場前需仔細閱讀施工圖中的預埋螺栓平面布置圖和基礎詳圖，了解柱腳螺栓布置、規格和固定架尺寸，同時確定測量放線方案。
   • 材料準備：基礎施工開始時，預埋螺栓進場并檢查原材料和外觀質量。原材料檢查包括圓鋼質量證明文件、螺栓出廠合格證、螺母質量證明書等；外觀檢查項目有螺栓直徑、長度、彎起長度、螺紋長度和質量（可隨機按比例抽取，用螺母擰入檢查擰入是否順暢、咬合是否嚴密），還需準備部分φ6 - φ10的鋼筋及φ3.2E40XX型焊條用于螺栓與鋼筋固定。
   • 工具準備
     • 測量工具：經緯儀（鋼結構工程采用精度在2s級以上的光學經緯儀，高層鋼結構工程宜用激光經緯儀，精度應在1/2000之內）、水準儀（按國家三、四等水準測量及工程測量用途要求，精度應在±3.0/km）、鋼卷尺（5m、50m，使用時注意溫度對測量值的影響，溫度改正數 = 0.000011L，L為測量長度，t為測量時溫度，t0為標定長度時溫度20）、水平尺、線錘，且經緯儀、水準儀、鋼卷尺等需經計量部門定期鑒定且在有效期內使用。
     • 螺栓固定架：應有深化設計排料并工廠制作，使用前檢查螺孔個數、直徑、排列方式、螺孔間距（螺孔直徑比螺栓直徑大0.5），并在架子上劃出螺栓孔中心線。
     • 電焊機：用于焊接等操作。
   • 軸線及水準復核
     • 定位軸線復核：預埋螺栓進場后立即復核工程定位軸線。
     • 水準點的復核：對建設單位提供的水準點進行閉合測量，核對后引測到附近建筑物或不易損壞處加以保護并保持視線暢通。
2. 施工方法
   • 測量定位：根據柱平面布置圖中預埋螺栓尺寸，算出螺栓中心線與縱向軸線距離L，在橫向軸線兩端量出距離L確定兩個點A、B 。
   • 標高引測：在場地中央架設水準儀，將標高從基準水準點引測到各柱基礎模板上。
   • 擺放固定架：將固定架置于模板上，注意縱橫方向，用水平尺測量使其平整，再將固定架中心線與模板上劃出的中心線用線錘對齊。
   • 穿入螺栓：固定架放好后穿入預埋螺栓，用螺母固定在固定架上，丈量引測到模板上的標高與螺栓頂?shù)木嚯x以計算螺栓頂標高，通過擰螺母調整，穿入時避免移動固定架、避開基礎鋼筋，保證螺栓自然下垂和垂直度。
   • 中心線復核：螺栓穿好后再次復核固定架中心線與基礎模板上中心線是否對齊，若有移動則調整。
   • 螺栓固定：螺栓在固定架上穿好并調整標高和固定架位置無誤后，用準備好的鋼筋將螺栓與基礎鋼筋焊接連接，同時鋼筋四周與模板頂緊，連接鋼筋上下設置兩道，間距40 - 50cm 。
   • 拆除固定架：螺栓與基礎鋼筋、模板固定牢固，確保澆筑混凝土?xí)r螺栓不移動后，擰出螺母拆除固定架，進行下一個鋼柱螺栓預埋。
   • 螺栓螺紋的保護：螺栓埋設好后，在螺紋上涂適量黃油，用塑料紙包裹，用細鐵絲上中下綁扎三道，防止混凝土澆筑時砂漿污染螺紋。

二、利用獨立支架系統和定型模具預埋法

1. 施工準備
   • 地腳螺栓的加工：按設計要求加工定制并進場驗收，具備材質證明和檢驗報告。
   • 定型模具的設計加工
     • 根據預埋地腳螺栓與混凝土基礎軸線的相對位置及模具組裝要求，確定模具鋼板平面尺寸，刻出縱橫軸線十字線，按模具軸線確定預埋螺栓相對位置并鉆孔（鉆孔位置、孔徑與鋼結構柱螺栓孔位、孔徑完全吻合，鋼板厚度宜≮4mm）。
     • 模具鋼板加工好后可現場組裝，轎桿用長度2.0m的短腳手桿，立筋用Φ18mm螺紋鋼或Φ20mm鋼管，立筋高度高出預埋螺栓5 - 10cm以便校對軸線。
     • 若混凝土基礎頂部為短柱形，可在鋼板中心挖孔方便混凝土澆注。
   • 測量精度的控制：根據工程設計定位坐標及高程，加密測設軸線和高程控制網，便于精確測量不同部位。
2. 施工順序：根據鋼結構柱平面布置，從角柱或邊柱開始，沿縱軸方向固定預埋螺栓；多跨度鋼結構以中間跨縱軸向兩側縱軸流水施工，減小誤差，提高安裝精度。

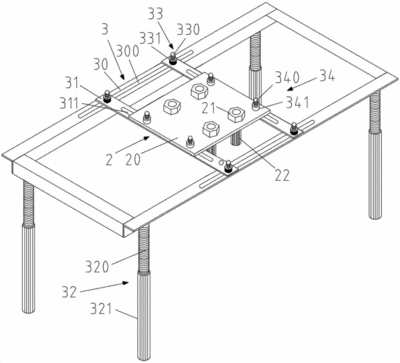

3. 獨立支架系統的安裝
   • 沿縱軸在基礎軸線兩側0.75m左右（保證在地梁外側）拉線，沿拉線在基礎承臺墊層兩側和基礎承臺之間設置立桿，間距2.0 - 2.5m，立桿打入地基土30 - 50cm（視土質而定），高度高出縱向水平桿約20mm，縱向水平桿保證水平設置，高度符合設計高度并留上下調整空間。
   • 基礎承臺施工寬度大于2.0m時，將基礎兩側立桿和上部水平桿用斜拉桿連接成門字形架，斜拉桿與水平桿節點間距1.5m左右，防止水平桿撓度變形。
   • 在斜拉桿與水平桿節點處向兩側架設斜支撐（支撐打入地基土深度約30cm），在支撐附近安裝橫向拉桿，在基礎上部由水平桿和橫向拉桿組成井字架，形成空間幾何不變體確保架體剛度和穩定。
4. 定型模具的就位調整
   • 用經緯儀或全站儀在支架系統的井字架上測設縱橫向軸線點，拉線形成十字軸線，將定型模具轎桿架于井字架水平桿上，使模具鋼板十字刻線與井字架軸線拉線對正，用腳手扣件將轎桿與水平桿聯接（暫不扣緊以便調整）。
   • 定型模具就位后，擰松轎桿上扣件，用小線墜從井字架軸線拉線往模具鋼板上投點，輕敲轎桿使定型模具微小移動精確調整，使投點與模具刻痕重合后擰緊扣件。

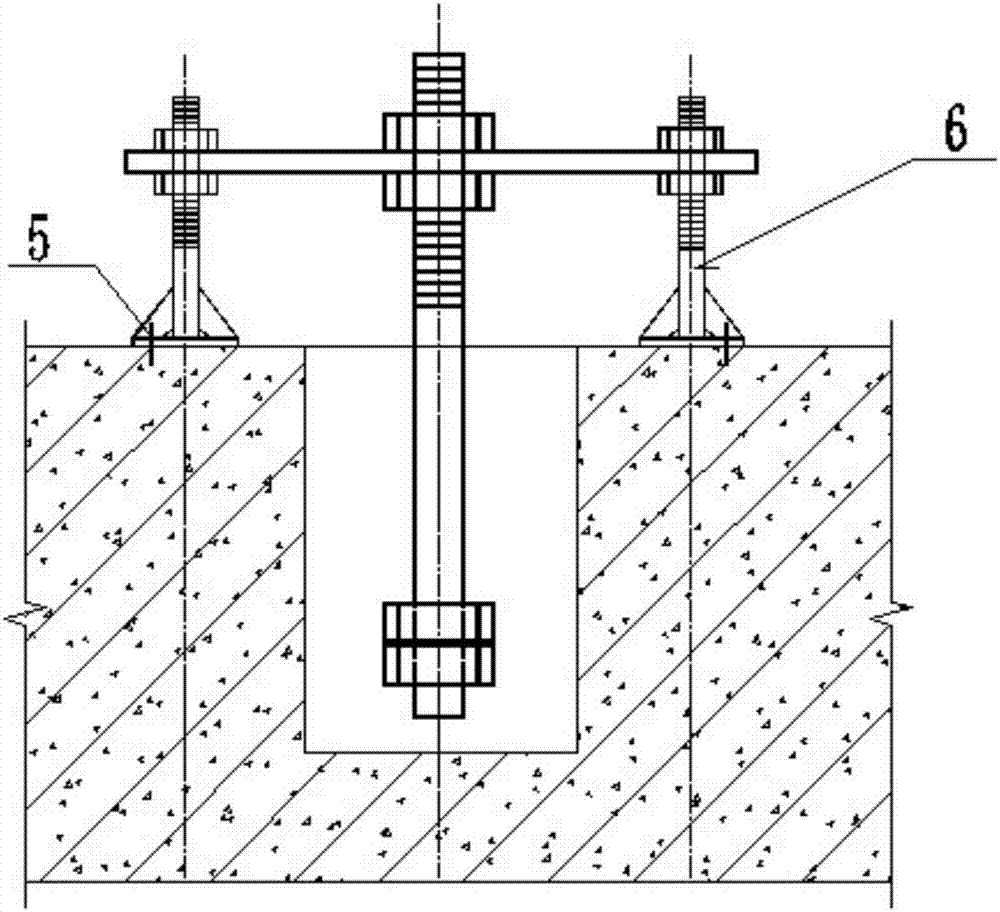

5. 預埋螺栓的安裝調整
   • 把預埋螺栓從模具鋼板鉆孔下穿入，按設計要求預留外露螺紋長度，用兩個螺母固定，用水準儀檢測螺栓頂部標高，通過上下螺母微調至符合要求后擰緊（暫不擰死）。
   • 用水平尺逐根檢測預埋螺栓螺桿立面兩個方向的垂直度，輕微掰動螺桿調整直至垂直度達標，徹底緊固螺母。

三、鋼木混合固定架固定法

1. 原理：在基礎短柱鋼筋封閉和綁扎時，用鋼木混合固定架將地腳螺栓準確固定在設計位置，然后與基礎一起澆筑混凝土。整個施工過程中，固定框架承受各種施工荷載，確保不變形、不移位、不下沉。
2. 適用范圍：可用于大型鋼結構廠房、鋼筋混凝土結構施工中埋設大直徑地腳螺栓，尤其是下端懸空的情況，操作簡便，能保證地腳螺栓的安裝精度要求。
