梯形鋼屋架設計是一個涉及多個步驟的復雜過程，旨在確保結構的穩定性和安全性。以下是梯形鋼屋架設計的主要步驟：，，1. 確定設計參數：包括屋架的尺寸、材料類型（如Q345B或Q235B）、荷載類型（如風載、雪載、活載等）以及預期的使用年限。，，2. 選擇支撐系統：根據設計要求選擇合適的支撐方式，例如桁架式、梁板式或混合式支撐系統。，，3. 計算荷載：根據實際工況和規范，計算并分配各種荷載到屋架的各個部分。，，4. 設計截面形狀：根據荷載大小和支撐條件，設計屋架的截面形狀。常用的有三角形、梯形、矩形等。，，5. 繪制施工圖：將設計好的截面形狀和支撐系統繪制成施工圖紙。，，6. 材料選擇：根據設計要求和預算，選擇合適的鋼材規格和型號。，，7. 制作樣板：根據施工圖紙，制作屋架的樣板。，，8. 安裝與調試：將制作的樣板安裝到施工現場，并進行調試以確保其滿足設計要求。，，9. 檢驗與驗收：對完成的梯形鋼屋架進行質量檢驗和功能測試，確保其安全可靠。

梯形鋼屋架設計步驟

設計梯形鋼屋架是一個系統的過程，需要綜合考慮結構受力、穩定性、施工可行性等因素。以下是梯形鋼屋架設計的主要步驟：

1. 確定設計目標

• 降低建筑成本：優化設計以提高建筑的性價比和經濟效益。
• 提高建筑性能：確保建筑具有良好的抗震、抗風等能力。
• 滿足使用功能：設計應符合建筑物的使用功能和安全性能要求。

2. 收集基礎資料

• 建筑要求：了解建筑物的使用功能、荷載要求、施工條件等。
• 環境條件：考慮建筑物所在地的氣候、地質條件等。
• 規范標準：查閱相關的國家和地方標準、規范。

3. 選擇結構形式

• 梯形鋼屋架：適用于跨度較大、荷載較重的建筑。
• 其他形式：如三角形鋼屋架、網架結構、拱形鋼屋架等，根據具體需求選擇。

4. 確定結構尺寸

• 跨度和高度：根據建筑物的使用功能和荷載要求確定屋架的跨度和高度。
• 腹桿尺寸：選擇合適的弦桿和腹桿截面形式和尺寸，確保結構的承載能力和穩定性。

5. 材料選擇

• 鋼材類型：選擇合適的鋼材類型，如Q235、Q345等，以滿足結構承載力和耐久性要求。
• 鋼材規格：根據屋架的跨度和承載要求，選擇合適規格的鋼材，包括厚度、寬度和長度。

6. 節點設計

• 節點類型：選擇合適的節點類型，如焊接節點、螺栓連接節點等。
• 節點構造：確保節點構造便于施工安裝，降低施工難度和成本。
• 承載力和穩定性：進行節點的承載力計算和穩定性分析，確保節點的安全性和可靠性。

7. 穩定性分析

• 靜力穩定性：分析屋架在不同方向的受力情況，包括水平推力、垂直壓力等，以確定屋架的靜力穩定性。
• 動力穩定性：通過模態分析和振動測試，了解屋架的固有頻率和振型，評估其在動態載荷下的穩定性。
• 安全系數：根據靜力和動力穩定性分析的結果，計算屋架的穩定性安全系數。

8. 施工圖繪制

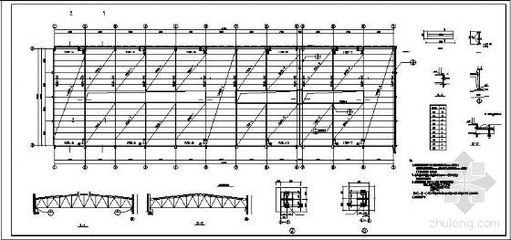

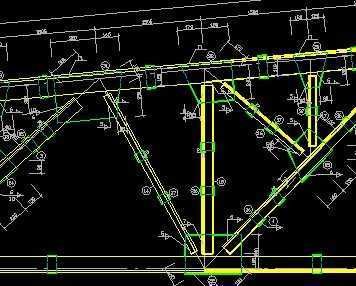

• 圖紙內容：包括總體布置圖、節點詳圖、構件詳圖、施工說明等。
• 繪制原則：確保圖紙的準確性、完整性、清晰性和標準化。
• 繪制步驟：理解設計要求、繪制草圖、確定比例和視圖、繪制各個視圖、添加標注和說明、檢查和修改、交付。

9. 評估與優化

• 技術可行性：評估設計方案的技術可行性，包括結構形式、材料選用、施工工藝等方面。
• 經濟性：優化設計以降低成本，提高經濟效益。
• 安全性：確保設計滿足安全性能要求。

10. 施工與驗收

• 施工監督：確保施工過程符合設計要求和規范標準。
• 質量檢驗：進行焊接檢驗、螺栓預緊力控制等，確保結構的質量和安全性。
• 竣工驗收：完成施工后進行竣工驗收，確保屋架結構滿足設計和使用要求。

通過以上步驟，可以設計出結構合理、安全可靠、經濟適用的梯形鋼屋架，滿足實際工程需求。
