鋼結構廠房構造圖是其設計與施工的關鍵依據，設計時，需綜合考量工藝、荷載等因素，確定合理的跨度、高度及布局，構造圖涵蓋鋼柱、鋼梁等構件的詳細尺寸、連接方式等信息，施工中，依圖精準下料、加工構件，確保尺寸精度，鋼柱安裝要垂直穩固，鋼梁拼接需嚴密，各構件連接節點至關重要，如焊接質量、螺栓緊固程度影響整體結構安全，從基礎預埋件到主體結構搭建，再到屋面、墻面圍護系統安裝，均嚴格參照構造圖，通過嚴謹按圖施工，能保障鋼結構廠房符合生產使用需求，兼具穩定性與實用性，

設計要點、施工流程與常見問題**

鋼結構廠房因其施工速度快、強度高、抗震性能好等優點，廣泛應用于工業、倉儲、物流等領域，而鋼結構廠房的構造圖是設計和施工的核心依據，直接影響廠房的安全性、經濟性和使用壽命，本文將深入解析鋼結構廠房構造圖的組成、設計要點、施工流程及常見問題,幫助讀者全面理解鋼結構廠房的設計與建造過程。

鋼結構廠房構造圖的基本組成

鋼結構廠房的構造圖通常包括以下幾部分：

（1）建筑平面圖

建筑平面圖是鋼結構廠房的基礎圖紙，主要展示廠房的平面布局，包括柱網布置、墻體位置、門窗洞口、設備基礎等，平面圖需要標注柱距、跨度、軸線尺寸等關鍵數據,以便后續結構設計。

（2）結構布置圖

結構布置圖詳細展示鋼柱、鋼梁、支撐系統、屋架、檁條等構件的布置方式,通常包括：

• 柱網布置圖：標注鋼柱的位置、截面尺寸及連接方式。
• 屋架布置圖：展示屋架的類型（如桁架、門式剛架等）及節點構造。
• 支撐系統圖：包括水平支撐、垂直支撐等,確保結構穩定性。

（3）節點詳圖

節點詳圖是鋼結構廠房構造圖的核心部分，展示各構件之間的連接方式,如：

• 柱腳節點：鋼柱與基礎的連接方式（鉸接或剛接）。
• 梁柱節點：鋼梁與鋼柱的連接方式（焊接、螺栓連接或混合連接）。
• 屋架節點：屋架與柱頂?shù)倪B接方式,以及屋架內部的節點構造。

（4）基礎圖

基礎圖展示鋼結構廠房的基礎形式（獨立基礎、條形基礎或樁基礎），并標注基礎尺寸、配筋、預埋件位置等。

（5）屋面及圍護結構圖

這部分圖紙展示屋面板、墻面板的材料及安裝方式,包括：

• 屋面構造：如壓型鋼板、保溫層、防水層的布置。
• 墻面構造：如彩鋼板、保溫棉、門窗洞口處理等。

鋼結構廠房構造圖的設計要點

（1）合理確定跨度與柱距

鋼結構廠房的跨度（橫向距離）和柱距（縱向距離）直接影響結構的經濟性，常見跨度一般為18m~36m，柱距6m~12m，設計時需結合生產工藝、吊車荷載等因素優化布局。

（2）選擇合適的結構形式

• 門式剛架：適用于中小跨度廠房，施工簡單,經濟性好。
• 桁架結構：適用于大跨度廠房（如體育場館、飛機庫）。
• 網架結構：適用于超大空間建筑,但造價較高。

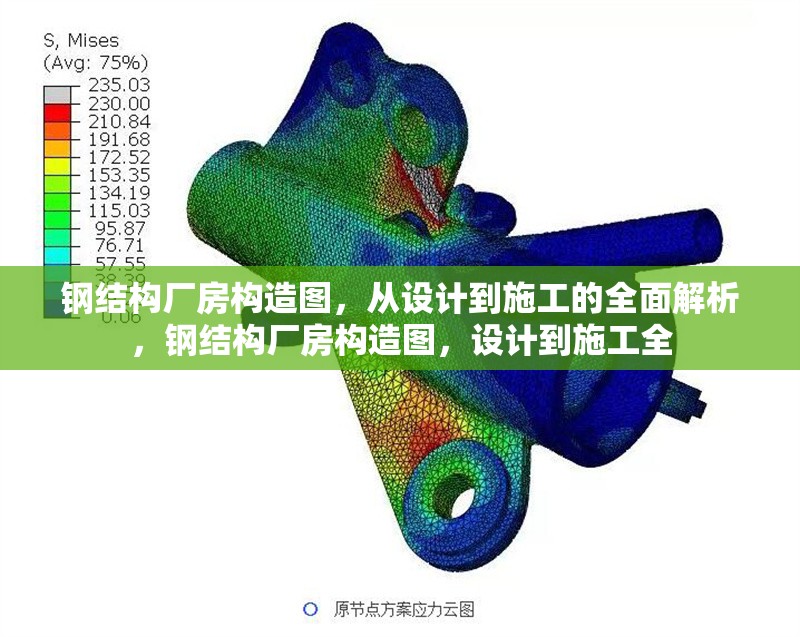

（3）節點設計

節點是鋼結構的薄弱環節,設計時需考慮：

• 剛接節點：適用于抗震要求高的廠房,但施工復雜。
• 鉸接節點：施工簡單,但抗震性能較差。
• 高強度螺栓連接：便于現場安裝,但需嚴格控制扭矩。

（4）支撐系統設計

支撐系統用于提高廠房的整體穩定性,包括：

• 水平支撐：通常布置在屋架和柱間,抵抗風荷載和地震力。
• 垂直支撐：增強廠房的縱向剛度。

（5）防腐與防火設計

• 防腐：采用熱鍍鋅、噴涂防腐涂料等方式延長使用壽命。
• 防火：根據耐火等級要求,選用防火涂料或防火板。

鋼結構廠房構造圖的施工流程

（1）基礎施工

1. 根據基礎圖進行土方開挖。
2. 澆筑混凝土基礎,并預埋地腳螺栓。
3. 檢查基礎標高和軸線,確保與構造圖一致。

（2）鋼結構安裝

1. 鋼柱吊裝：使用起重機將鋼柱就位,調整垂直度后固定。
2. 鋼梁安裝：依次安裝主梁、次梁,并進行臨時固定。
3. 屋架安裝：整體吊裝或分段拼裝屋架。
4. 支撐系統安裝：安裝水平支撐、垂直支撐,確保結構穩定。

（3）圍護結構施工

1. 檁條安裝：固定屋面檁條和墻面檁條。
2. 屋面板安裝：鋪設保溫層、防水層及壓型鋼板。
3. 墻面板安裝：安裝彩鋼板,處理門窗洞口。

（4）驗收與調試

1. 檢查焊縫、螺栓連接質量。
2. 進行荷載試驗,確保結構安全。
3. 完成防腐、防火涂層的最終檢查。

鋼結構廠房構造圖的常見問題及解決方案

（1）節點設計不合理

• 問題：節點強度不足,導致結構變形或開裂。
• 解決方案：優化節點構造,增加加勁肋或采用更高強度螺栓。

（2）基礎沉降不均

• 問題：地基處理不當,導致鋼柱傾斜。
• 解決方案：加強地質勘察,采用樁基礎或地基加固。

（3）屋面漏水

• 問題：屋面板搭接不嚴密或防水層破損。
• 解決方案：采用自攻螺釘+密封膠雙重防水,定期維護。

（4）鋼結構銹蝕

• 問題：防腐涂層脫落,影響使用壽命。
• 解決方案：定期檢查并補刷防腐涂料,沿海地區采用熱鍍鋅鋼構件。
