鋼結構廠房設計圖紙的關鍵要素與優化策略》一文，重點闡述了鋼結構廠房設計圖紙相關內容，關鍵要素包括準確合理的結構布局，需考慮廠房功能、工藝流程等；基礎設計要結合地質條件確保穩固；鋼材選型關乎廠房性能與成本，在優化策略方面，強調利用先進軟件進行精準力學分析，實現結構優化，在保障安全前提下減少用鋼量，同時注重細節設計，如連接節點的優化，提升整體穩定性與耐久性，通過多方面考量關鍵要素并運用有效優化策略，可提高鋼結構廠房設計圖紙的質量，使廠房在滿足生產需求的同時，達到經濟、

鋼結構廠房因其施工周期短、強度高、可回收性強等優勢，在現代工業建筑中占據重要地位，而設計圖紙作為施工的“語言”，直接決定了廠房的工程質量、安全性和經濟性，本文將深入探討鋼結構廠房設計圖紙的核心要素、常見問題及優化策略，為相關從業人員提供參考。

鋼結構廠房設計圖紙的核心要素

1. 結構布置圖

   • 柱網與跨度設計：需根據生產工藝、設備布局確定合理的柱距（如6m、9m、12m）和跨度（常見18-36m），兼顧經濟性與空間利用率。
   • 支撐系統：包括水平支撐、垂直支撐和柱間支撐，確保結構穩定性，抵抗風荷載和地震力。

2. 構件詳圖

   • 鋼柱與鋼梁：標注截面尺寸（如H型鋼、箱型柱）、連接節點（高強螺栓或焊接）、防腐防火要求。
   • 檁條與墻梁：通常采用C型或Z型冷彎薄壁型鋼，需明確間距和抗風措施。

3. 基礎設計圖

   獨立基礎或樁基礎的選擇需結合地質勘察報告,標注預埋件位置、錨栓規格及混凝土強度等級。

4. 節點大樣圖

   關鍵節點（如梁柱連接、屋脊節點）需三維展示，注明焊縫等級、螺栓排布及補強措施。

5. 機電與管線預留

   協調給排水、電氣、通風管道走向，避免與鋼結構沖突，預留套管或開孔位置。

設計圖紙中的常見問題與風險

1. 設計缺陷

   • 荷載計算遺漏（如雪荷載、吊車動載），導致構件截面不足。
   • 節點設計不合理,如焊縫集中應力引發開裂。

2. 圖紙表達不清

   • 尺寸標注模糊或矛盾,施工時易誤讀。
   • 材料規格未明確（如Q355B鋼材誤用Q235）。

3. 專業協同不足

   建筑、結構、機電圖紙沖突，例如管線穿梁未預留孔洞。

4. 規范合規性

   未遵循《鋼結構設計標準》（GB 50017）或《門式剛架輕型房屋鋼結構技術規范》（GB 51022）。

優化鋼結構設計圖紙的策略

1. BIM技術的應用

   • 通過Revit、Tekla等軟件建立三維模型，自動生成平面圖、剖面圖，減少人為錯誤。
   • 碰撞檢測功能可提前發現管線與結構沖突,優化空間布局。

2. 標準化與模塊化設計

   • 采用通用圖集（如05G511梯形鋼屋架），縮短設計周期。
   • 預制構件模塊化（如標準化節點板），降低加工成本。

3. 精細化荷載分析

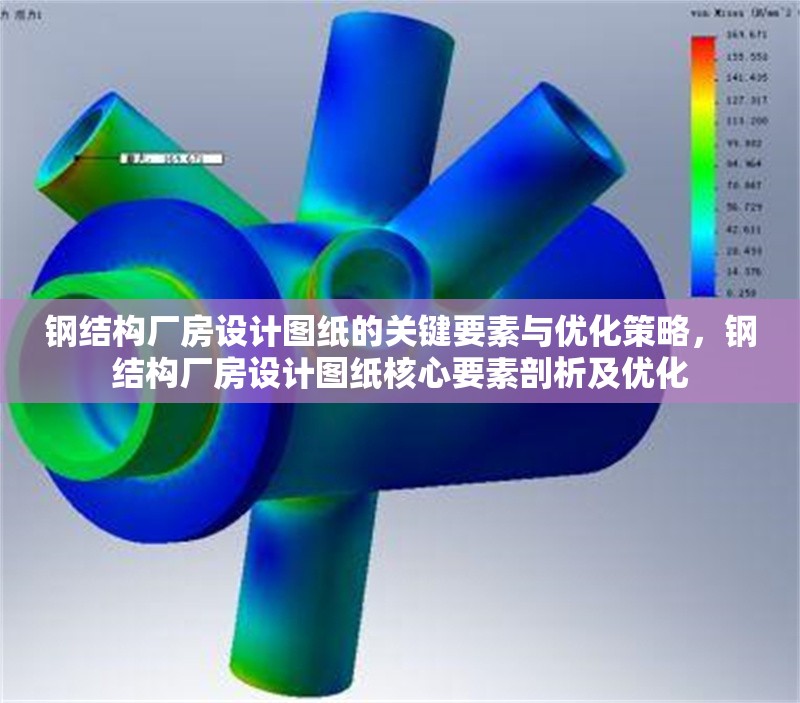

   使用有限元軟件（如SAP2000）模擬風壓分布、地震響應，優化支撐布置。

4. 施工可行性審查

   組織設計、施工、監理三方會審，確保圖紙可落地，高空焊接改為地面拼裝。

5. 綠色設計理念

   設計可拆卸連接節點,便于后期改造或回收；利用光伏屋面圖紙集成太陽能板支架。

案例：某汽車零部件廠房圖紙優化

• 問題：原設計柱距12m，導致檁條撓度過大。
• 優化：調整為9m柱距，增加桁架式檁條，節省鋼材15%。
• 成果：通過BIM協調，工期縮短20%，施工返工率為零。

鋼結構廠房設計圖紙是技術與藝術的結合,需兼顧安全性、經濟性和施工便捷性，隨著智能建造技術的發展，未來圖紙將更趨向數字化、協同化，設計師應持續學習規范、工具與行業最佳實踐，以圖紙為紐帶，打造高效可靠的工業建筑。
符合實際工程要求，具體項目需結合當?shù)匾?guī)范及實際情況調整。）
