鋼結構三角支撐架是建筑與橋梁工程中用于確保結構穩定的常見形式，其設計原理基于三角形幾何穩定性，通過分散荷載防止結構失穩，設計時需考慮鋼材選擇（如Q235B、Q345B等低合金高強度鋼）、節點連接的可靠性及荷載計算（包括靜力學受力分析與變形控制），應用場景涵蓋建筑物抗震加固、橋梁承重體系及應急救援通道構建等，尤其在復雜荷載或空間受限條件下優勢顯著。，施工要點包括：預先繪制詳圖并驗算復核，委托專業廠家加工構件；進場后全數驗收，嚴格控制預留孔洞精度（采用PVC管保護）；安裝前檢查接觸面混凝土密實度與平整度，必要時修補打磨；使用塔吊配合吊裝，確保節點螺栓扭矩達標（40-65N·m），并通過激光水平儀校準垂直度（誤差小于千分之一高度）。

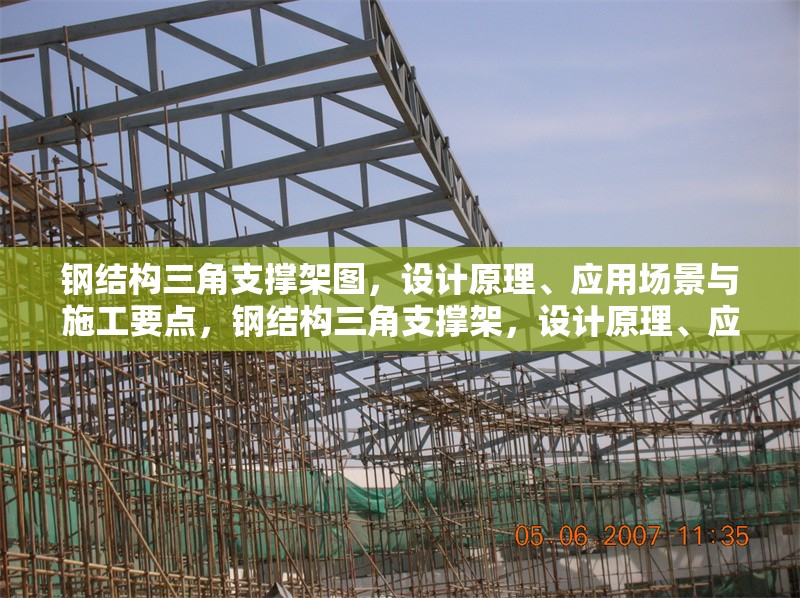

《鋼結構三角支撐架圖詳解：從設計到施工的全面指南》

文章正文

在現代建筑和工程領域,鋼結構因其高強度、輕質和施工便捷等優勢，被廣泛應用于各類建筑結構中。三角支撐架作為一種常見的鋼結構構件，因其穩定性強、受力合理，被廣泛用于橋梁、廠房、塔架等工程中，本文將圍繞鋼結構三角支撐架圖，詳細解析其設計原理、應用場景、施工要點及常見問題，幫助讀者全面了解這一重要結構形式。

三角支撐架的基本概念

三角支撐架（Triangular Bracing）是一種由三根桿件組成的穩定結構，通常由兩根斜撐和一根水平或垂直桿件構成，其核心原理是利用三角形的幾何穩定性，使結構在承受荷載時不易變形，從而提高整體剛度和抗震性能。

1 三角支撐架的結構形式

常見的三角支撐架結構形式包括：

• 單斜撐三角支撐（Single Diagonal Bracing）：由一根斜撐與水平或垂直桿件組成。
• 交叉斜撐三角支撐（X-Bracing）：由兩根交叉斜撐構成，增強抗側向力能力。
• K型支撐（K-Bracing）：由多組斜撐形成“K”字形，適用于大跨度結構。

2 三角支撐架的受力特點

• 軸向受力：斜撐主要承受拉力或壓力，減少彎矩影響。
• 穩定性高：三角形結構不易變形，適用于高風壓或地震區建筑。
• 經濟性好：相比純框架結構，三角支撐可減少鋼材用量，降低成本。

鋼結構三角支撐架的設計要點

在設計三角支撐架時,需綜合考慮荷載、材料、連接方式等因素，確保結構安全可靠。

1 荷載計算

• 恒載（Dead Load）：結構自重、設備重量等。
• 活載（Live Load）：人員、車輛、風荷載、地震作用等。
• 特殊荷載：如沖擊荷載、溫度變化影響等。

2 材料選擇

• 鋼材型號：常用Q235、Q345等，高強鋼可用于大跨度結構。
• 截面形式：角鋼、H型鋼、圓管等，需根據受力情況選擇。

3 節點設計

• 焊接連接：適用于工廠預制，強度高但需防變形。
• 螺栓連接：便于現場安裝，但需考慮螺栓抗剪能力。
• 鉸接與剛接：根據結構需求選擇，鉸接可減少彎矩傳遞。

4 三角支撐架圖的繪制規范

• CAD制圖：需標注尺寸、材料、焊縫要求等。
• BIM建模：可進行受力模擬，優化結構布局。
• 施工詳圖：包括節點大樣、安裝順序等。

鋼結構三角支撐架的應用場景

三角支撐架因其穩定性強、施工便捷，被廣泛應用于以下領域：

1 工業廠房

• 屋頂支撐：增強屋架抗風能力。
• 墻體加固：提高廠房整體剛度。

2 橋梁工程

• 橋塔支撐：用于斜拉橋或懸索橋的穩定結構。
• 臨時支撐：施工期間提供臨時加固。

3 高層建筑

• 抗側向力系統：用于核心筒或外框架的抗震設計。
• 幕墻支撐：確保玻璃幕墻的穩定性。

4 塔架結構

• 通信塔：增強抗風能力，防止傾倒。
• 輸電塔：提高導線支撐穩定性。

鋼結構三角支撐架的施工要點

1 施工準備

• 圖紙審核：確保設計無誤，符合規范。
• 材料驗收：檢查鋼材質量、規格是否符合要求。

2 安裝流程

1. 放線定位：確定支撐架安裝位置。
2. 預拼裝：在地面進行試裝，檢查尺寸是否匹配。
3. 吊裝固定：使用起重機吊裝，臨時固定后焊接或螺栓連接。
4. 校正調整：確保垂直度、水平度符合要求。

3 質量控制

• 焊縫檢測：采用超聲波或X射線探傷。
• 螺栓緊固：使用扭矩扳手確保預緊力達標。
• 防腐處理：涂刷防銹漆或熱鍍鋅，延長使用壽命。

常見問題及解決方案

1 支撐架變形

• 原因：焊接熱變形或安裝誤差。
• 解決方案：采用對稱焊接工藝，安裝時使用臨時支撐。

2 節點開裂

• 原因：應力集中或焊接缺陷。
• 解決方案：優化節點設計，加強焊縫質量檢查。

3 銹蝕問題

• 原因：防腐涂層破損或環境腐蝕。
• 解決方案：定期維護，采用耐候鋼或鍍鋅處理。

未來發展趨勢

• 智能化設計：利用AI優化支撐架布局。
• 綠色建材：采用可回收鋼材，降低碳排放。
• 3D打印技術：實現復雜支撐架快速成型。

鋼結構三角支撐架作為一種高效、穩定的結構形式，在現代工程中發揮著重要作用，通過合理的設計、規范的施工和嚴格的質控，可確保其安全性和耐久性，隨著新材料、新技術的應用，三角支撐架將在更多領域展現其價值。
