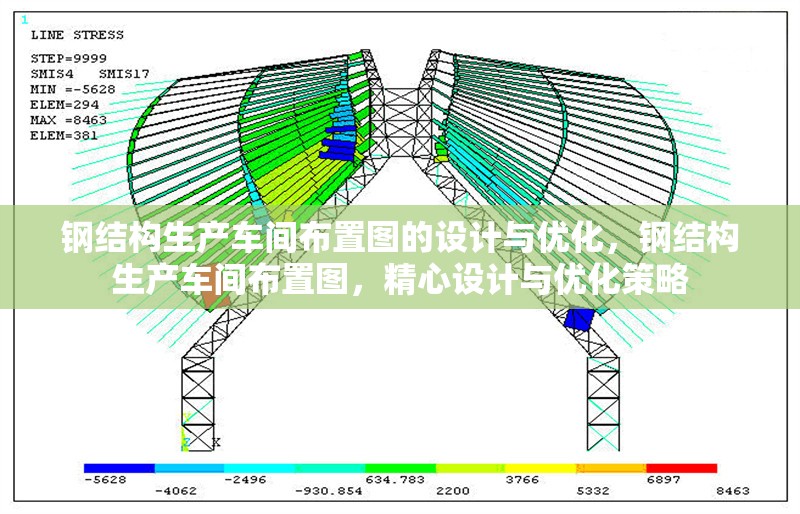

本文聚焦鋼結構生產車間布置圖的設計與優化，闡述其設計需綜合考量多方面因素，如生產流程、設備選型、物料流向等，合理的布局能提升生產效率、降低生產成本、保障生產安全，在設計過程中，要依據鋼結構生產各工序特點，科學規劃各功能區域位置，確保原材料輸入、加工制作、成品輸出等環節順暢銜接，通過優化可減少物料搬運距離、避免生產擁堵、提高空間利用率，還探討了運用現代技術手段輔助設計與優化，如計算機模擬等，以實現車間布置的精準性與高效性，滿足鋼結構生產高質量、

鋼結構生產車間的功能需求

鋼結構生產車間主要用于鋼材的切割、焊接、組裝、涂裝和存儲等工序，其布置圖需要滿足以下基本功能需求：

1. 原材料存儲區：用于存放鋼板、型鋼等原材料，通常需要靠近車間入口，便于運輸和取用。
2. 加工區：包括切割、鉆孔、焊接等設備，需要合理規劃設備布局，確保操作空間充足。
3. 組裝區：用于大型構件的拼裝，需預留足夠的空間和起重設備（如行車）。
4. 涂裝區：通常需要獨立設置，避免粉塵污染其他區域。
5. 成品堆放區：用于存放已完成的產品，需便于裝車運輸。
6. 輔助功能區：如工具房、配電室、辦公室、休息區等，需合理布置，不影響主要生產流程。

鋼結構生產車間布置的基本原則

合理的車間布置應遵循以下原則：

（1）工藝流程優化

• 按照“原材料→加工→組裝→涂裝→成品”的流程布置，減少物料搬運距離。
• 避免交叉作業,防止物流混亂。

（2）空間利用率最大化

• 采用U型或直線型布局,減少無效空間。
• 合理規劃設備間距,確保操作安全。

（3）安全性與環保性

• 焊接區需設置通風系統,防止有害氣體積聚。
• 涂裝區應獨立設置,并配備廢氣處理設施。
• 消防通道、緊急出口需符合規范要求。

（4）靈活性

• 考慮未來生產線擴展的可能,預留調整空間。
• 采用模塊化設計,便于設備更換或調整。

鋼結構生產車間布置圖的關鍵設計要素

（1）車間尺寸與結構

• 根據生產規模確定車間長度、寬度和高度。
• 鋼結構廠房的跨度通常為18~36米，柱距6~12米，高度需滿足行車運行需求（一般8~15米）。

（2）設備布局

• 切割設備（如等離子切割機、火焰切割機）應靠近原材料存儲區。
• 焊接設備需合理分布，避免集中導致熱量積聚。
• 起重設備（行車、龍門吊）的覆蓋范圍需涵蓋主要加工和組裝區。

（3）物流通道設計

• 主通道寬度應≥4米，確保叉車、運輸車輛通行順暢。
• 次通道寬度≥2.5米，便于工人和手推車通行。

（4）通風與照明

• 采用自然通風+機械排風系統，確保焊接煙塵及時排出。
• 照明系統需滿足不同作業區的照度要求（如焊接區≥300lux，普通加工區≥200lux）。

（5）電氣與管線布置

• 電力線路、壓縮空氣管道、消防水管等需合理規劃，避免干擾生產。
• 配電箱、控制柜應設置在便于操作且安全的位置。

鋼結構生產車間布置圖的優化策略

（1）采用數字化設計工具

• 使用AutoCAD、SolidWorks或BIM軟件進行三維建模，優化空間布局。
• 通過仿真分析物流路徑,減少搬運時間。

（2）精益生產理念的應用

• 引入“5S管理”（整理、整頓、清掃、清潔、素養），提高車間整潔度和效率。
• 采用單元化生產模式,減少在制品堆積。

（3）節能與環保優化

• 采用太陽能板屋頂,降低能耗。
• 設置廢料回收區,提高材料利用率。

（4）人機工程學考慮

• 設備操作臺高度、工作臺布局應符合人體工程學，減少工人疲勞。
• 設置合理的休息區,提高員工舒適度。

案例分析：某鋼結構生產車間布置圖設計

以某中型鋼結構廠為例,其車間尺寸為60m×30m，高度12m，主要生產鋼梁、鋼柱等建筑構件，其布置圖如下：

1. 原材料存儲區：靠近車間東側入口，便于卡車卸貨。
2. 切割區：配備兩臺數控切割機，與原材料區相鄰。
3. 焊接區：設置10個焊接工位，配備排煙系統。
4. 組裝區：位于車間中部，配備兩臺10噸行車。
5. 涂裝區：獨立封閉區域，配備噴漆房和廢氣處理設備。
6. 成品堆放區：靠近西側出口，便于裝車運輸。

通過優化物流路徑,該車間生產效率提高15%，物流成本降低20%。
