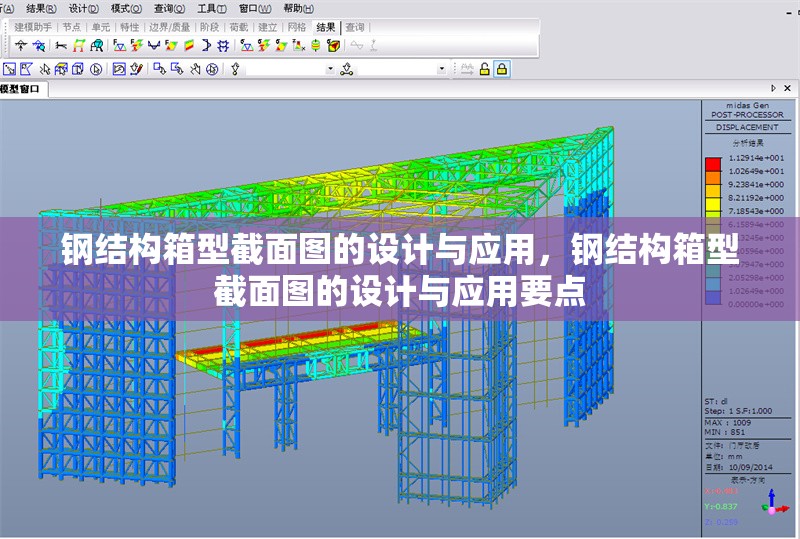

鋼結構箱型截面圖的設計與應用是土木工程中的重要課題，其設計需綜合考量結構受力分析、變形分析及極限強度計算，以確定合理的柱有效截面尺寸和腹板截面設計，箱型截面具有良好的抗扭性能和整體穩定性，能有效抵抗彎矩和扭矩，廣泛應用于高層建筑的框架柱、梁和支撐等構件，在表示方法上，可通過矩形表示法、坐標表示法、剖面圖表示法和三維模型表示法等多種形式，根據實際需求選擇，以提高工程設計和制造效率，針對箱形截面壓彎構件的簡化設計法概念明確、計算快捷，便于工程應用，還可推廣至雙向壓彎構件設計。

鋼結構箱型截面的基本概念

1 箱型截面的定義

箱型截面是由四塊鋼板焊接或螺栓連接而成的封閉截面,通常呈矩形或正方形，由于其截面形狀類似于“箱子”，故稱為箱型截面（Box Section），這種截面形式在承受彎矩和扭矩時表現出色，適用于大跨度結構和高層建筑的核心筒結構。

2 箱型截面的分類

根據構造方式的不同,箱型截面可分為：

• 單室箱型截面：僅有一個封閉空腔，適用于中小跨度結構。
• 多室箱型截面：由多個封閉空腔組成，適用于大跨度橋梁或高層建筑的巨型柱。
• 變截面箱型梁：截面尺寸沿長度方向變化，以適應不同受力需求。

箱型截面的受力特性

1 抗彎性能

箱型截面的抗彎剛度較大,主要依靠上下翼緣和腹板的共同作用，在彎矩作用下，上下翼緣分別承受拉力和壓力，而腹板則主要抵抗剪力，由于其封閉特性，箱型截面的局部穩定性優于開口截面（如H型鋼）。

2 抗扭性能

由于箱型截面是閉合截面,其抗扭剛度遠高于開口截面（如工字鋼），在扭矩作用下，截面四周的鋼板共同形成剪力流，有效抵抗扭轉變形。

3 局部穩定性

箱型截面的鋼板較薄時,可能發生局部屈曲（如腹板或翼緣的屈曲），設計時需考慮加勁肋的設置，以提高局部穩定性。

箱型截面的設計要點

1 截面尺寸的確定

箱型截面的高度、寬度和鋼板厚度需根據受力要求確定，高寬比（h/b）在1.0~2.0之間較為合理，過大的高寬比可能導致側向穩定性不足。

2 加勁肋的設置

為提高局部穩定性,箱型截面內部或外部通常設置加勁肋，包括：

• 橫向加勁肋：用于防止腹板屈曲。
• 縱向加勁肋：用于增強翼緣的穩定性。
• 隔板加勁肋：用于多室箱型截面，以增強整體剛度。

3 連接方式

箱型截面的連接方式主要有：

• 焊接連接：適用于工廠預制，能保證較高的強度和剛度。
• 螺栓連接：適用于現場拼裝，施工方便但剛度略低。

箱型截面的計算方法

1 抗彎承載力計算

箱型截面的抗彎承載力可按以下公式計算： [ M_u = f_y \cdot Z ]

• ( M_u ) 為極限彎矩；
• ( f_y ) 為鋼材的屈服強度；
• ( Z ) 為截面模量。

2 抗剪承載力計算

箱型截面的抗剪承載力主要由腹板承擔,計算公式為： [ V_u = 0.6 \cdot f_y \cdot A_w ]

• ( A_w ) 為腹板的截面積。

3 抗扭承載力計算

箱型截面的抗扭剛度較高,其抗扭承載力可近似計算為： [ T_u = 2 \cdot A_0 \cdot t \cdot f_y ]

• ( A_0 ) 為箱型截面的中心線圍成的面積；
• ( t ) 為鋼板厚度。

箱型截面的工程應用

1 高層建筑

在高層建筑中,箱型截面常用于核心筒和巨型柱結構，上海中心大廈的核心筒采用多室箱型截面，以提高整體剛度和抗震性能。

2 大跨度橋梁

箱型截面梁廣泛應用于斜拉橋和懸索橋的主梁結構,港珠澳大橋的部分橋段采用鋼箱梁，以確保大跨度下的剛度和穩定性。

3 工業廠房

在工業廠房中,箱型截面常用于重型吊車梁和大跨度屋架，以承受較大的動荷載。

箱型截面的施工與質量控制

1 制作工藝

箱型截面的制作通常采用鋼板焊接或冷彎成型,焊接時需注意焊縫質量，避免焊接變形和殘余應力。

2 安裝要點

箱型截面構件的安裝需采用合理的吊裝方案,避免局部變形，對于大跨度結構，可采用分段吊裝后再焊接的方式。

3 質量控制

• 焊縫檢測：采用超聲波或X射線探傷，確保焊縫無缺陷。
• 尺寸偏差控制：截面尺寸誤差需符合規范要求，通常允許偏差在±3mm以內。

箱型截面的優化設計

1 材料優化

采用高強度鋼材（如Q460、Q690）可減小截面尺寸，降低結構自重。

2 截面形狀優化

通過參數化設計,優化箱型截面的高寬比和鋼板厚度，以提高經濟性。

3 拓?fù)鋬?yōu)化

利用有限元分析（FEA）進行拓?fù)鋬?yōu)化，去除冗余材料，提高結構效率。

鋼結構箱型截面因其優異的力學性能和廣泛的應用前景,在現代工程中占據重要地位，合理的設計和施工能充分發揮其抗彎、抗扭和穩定性優勢，隨著新材料和智能制造技術的發展，箱型截面的應用將更加高效和智能化。

參考文獻

1. 《鋼結構設計規范》（GB 50017-2017）
2. 《橋梁鋼結構設計手冊》
3. 《高層建筑鋼結構設計與施工》
