鋼屋架計算規則涵蓋設計原理與實際應用多個方面，設計參數需依據建筑功能、跨度、荷載等確定，如屋架計算跨度、端部及中部高度等，計算步驟包括荷載計算，要考慮恒載（屋面板、保溫層、檁條、屋架及支撐等）和活載；內力分析，明確各桿件受力；桿件設計，根據內力確定截面尺寸與強度校核，連接設計要確保節點可靠傳遞荷載，實際應用中，還需考慮屋面坡度、支撐體系設置（如上、下弦橫向水平支撐、垂直支撐和系桿）以保障結構整體穩定性、

在現代建筑結構中,鋼屋架因其高強度、輕質、施工快捷等優點被廣泛應用于工業廠房、體育場館、展覽中心等大跨度建筑中，鋼屋架的設計計算是確保結構安全可靠的關鍵環節，而掌握正確的計算規則則是每一位結構工程師必備的專業技能，本文將系統介紹鋼屋架的基本概念、設計原理、計算規則及其實際應用，幫助讀者全面理解這一重要結構形式的計算方法。

鋼屋架概述

1 鋼屋架的定義與特點

鋼屋架是由鋼材制成的桁架結構,主要用于承受屋面荷載并將其傳遞至支撐結構（如柱子或墻體），與傳統混凝土結構相比，鋼屋架具有以下顯著特點：

1. 高強度重量比：鋼材的高強度特性使得鋼屋架能夠?qū)崿F(xiàn)更大的跨度，同時自重相對較輕，減少了基礎負擔。
2. 施工速度快：工廠預制、現場組裝的方式大大縮短了施工周期。
3. 設計靈活：可根據不同建筑功能和美學要求設計多種形式。
4. 可回收利用：符合現代可持續發展理念。

2 鋼屋架的主要類型

根據幾何形狀和受力特點,鋼屋架主要分為以下幾類：

1. 三角形屋架：適用于坡度較大的屋面，常見于小型工業建筑。
2. 梯形屋架：廣泛應用于中等跨度工業廠房，具有良好的經濟性。
3. 平行弦屋架：上下弦桿平行，適用于大跨度結構，如體育館、展覽館等。
4. 拱形屋架：兼具美學效果和結構效率，常見于特殊建筑。
5. 空間網架：三維受力體系，適用于超大跨度建筑。

3 鋼屋架的基本組成

典型的鋼屋架由以下主要構件組成：

1. 上弦桿：承受壓力，通常位于屋面坡度方向。
2. 下弦桿：承受拉力，形成屋架的下邊緣。
3. 腹桿：包括豎桿和斜桿，連接上下弦桿，形成穩定的三角形單元。
4. 節點板：連接各桿件的關鍵部件，確保力的有效傳遞。
5. 支撐系統：包括水平支撐、垂直支撐等，保證屋架的整體穩定性。

鋼屋架設計基本原理

1 設計基本原則

鋼屋架設計應遵循以下基本原則：

1. 安全性：確保結構在各類荷載作用下具有足夠的強度和穩定性。
2. 適用性：滿足正常使用條件下的變形和振動要求。
3. 經濟性：在保證安全的前提下優化材料用量，降低造價。
4. 可施工性：考慮制作、運輸和安裝的便利性。
5. 耐久性：采取適當?shù)姆栏?、防火措施，延長使用壽命。

2 設計依據與規范

我國鋼屋架設計主要依據以下規范：

1. 《鋼結構設計標準》GB 50017
2. 《建筑結構荷載規范》GB 50009
3. 《鋼結構工程施工質量驗收規范》GB 50205
4. 《建筑抗震設計規范》GB 50011（抗震地區適用）

3 設計流程概述

完整的鋼屋架設計流程包括：

1. 確定結構形式和幾何參數
2. 荷載計算與組合
3. 內力分析
4. 桿件截面設計
5. 節點設計
6. 支撐系統設計
7. 連接設計
8. 防腐防火設計
9. 施工圖繪制

鋼屋架荷載計算規則

1 永久荷載（恒載）

永久荷載包括：

1. 屋面自重：包括屋面板、保溫層、防水層等
2. 屋架自重：初步設計時可估算，最終按實際截面校核
3. 吊頂、燈具等懸掛荷載

計算方法：按實際材料容重和厚度計算，單位kN/m2

2 可變荷載（活載）

可變荷載包括：

1. 屋面活荷載：按規范取值，一般取0.5kN/m2
2. 雪荷載：按地區不同，根據規范公式計算 Sk=μrS0 Sk為雪荷載標準值；μr為屋面積雪分布系數；S0為基本雪壓
3. 風荷載：按規范計算 Wk=βzμsμzW0 Wk為風荷載標準值；βz為高度變化系數；μs為體型系數；μz為風壓高度變化系數；W0為基本風壓
4. 積灰荷載：工業建筑需考慮，一般取0.3-1.0kN/m2
5. 施工檢修荷載：按規范考慮集中荷載

3 荷載組合

根據極限狀態設計法,需考慮以下基本組合：

1. 2恒載+1.4活載（主導活載）
2. 2恒載+1.4風載（主導風載）
3. 2恒載+1.4雪載（主導雪載）
4. 0恒載+1.4風載（驗算抗傾覆）
5. 地震組合（抗震地區）

鋼屋架內力計算規則

1 計算假定

1. 節點為理想鉸接,僅傳遞軸力（實際工程中需考慮節點剛度影響）
2. 桿件軸線位于同一平面且交匯于節點中心
3. 荷載作用于節點上（非節點荷載需等效轉換）

2 計算方法

2.1 解析法

對于簡單屋架,可采用：

1. 節點法：逐個節點建立平衡方程求解桿件內力
2. 截面法：用假想截面截取部分屋架，建立平衡方程求特定桿件內力

2.2 圖解法

利用力多邊形原理,通過繪制圖形求解內力，適用于對稱簡單屋架。

2.3 有限元法

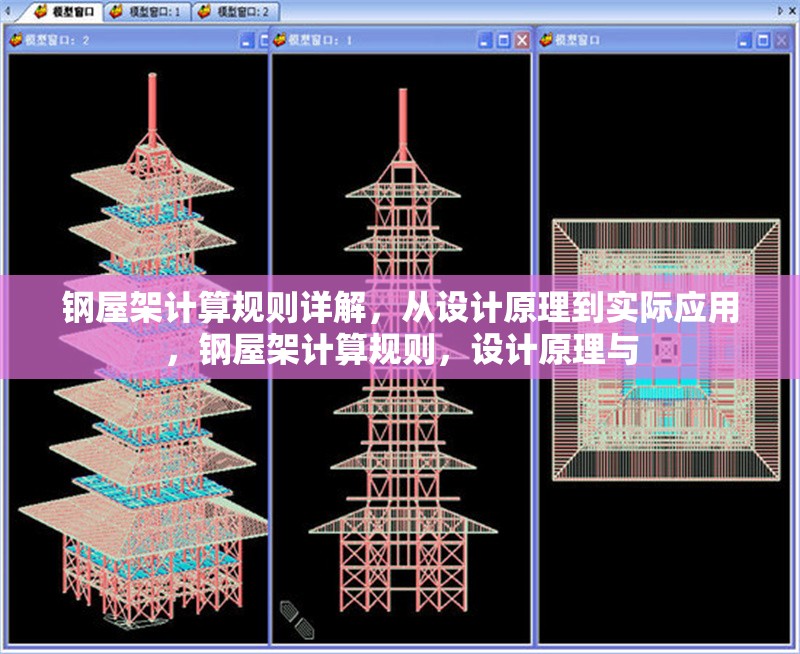

對于復雜屋架,應采用有限元軟件（如SAP2000、Midas等）進行精確分析，考慮：

• 空間協同工作
• 節點剛度影響
• 二階效應
• 初始缺陷

3 內力計算實例

以三角形屋架為例說明計算過程：

1. 確定幾何尺寸和節點編號
2. 計算節點荷載P=均布荷載q×影響面積A
3. 利用對稱性簡化計算
4. 從支座節點開始,逐個節點建立平衡方程 ΣX=0, ΣY=0
5. 求解各桿件軸力,區分拉壓桿

鋼屋架桿件設計規則

1 桿件截面形式選擇

常用截面形式：

1. 雙角鋼組成的T形截面（經濟性好）
2. 圓管或方管（美觀，抗扭性能好）
3. H型鋼（用于受力較大弦桿）
4. 單角鋼（次要腹桿）

選擇原則：

1. 滿足強度、穩定性要求
2. 便于節點連接
3. 經濟合理
4. 符合建筑美學要求

2 軸心受力桿件計算

2.1 軸心受拉桿件

強度驗算： σ=N/An≤f N為軸力設計值；An為凈截面面積；f為鋼材抗拉強度設計值

2.2 軸心受壓桿件

需驗算強度和穩定性：

1. 強度驗算： σ=N/An≤f
2. 穩定性驗算： σ=N/(φA)≤f φ為軸心受壓穩定系數，根據長細比λ查表確定

長細比計算： λ=l0/i l0為計算長度；i為截面回轉半徑

計算長度確定：

• 平面內：考慮節點約束情況
• 平面外：取側向支撐點間距

3 壓彎桿件計算

當桿件同時承受軸力和彎矩時（如某些弦桿），需按壓彎構件計算：

強度驗算： N/An±Mx/(γxWnx)±My/(γyWny)≤f

穩定性驗算： 平面內：N/(φxA)+βmxMx/[γxW1x(1-0.8N/NEx')]≤f 平面外：N/(φyA)+ηβtxMx/(φbW1x)≤f

鋼屋架節點設計規則

1 節點設計原則

1. 傳力明確,避免偏心
2. 構造簡單,便于制作安裝
3. 剛度適當,與計算假定相符
4. 經濟合理,節省材料

2 常見節點形式

1. 焊接節點：工廠制作常用，質量可靠
2. 螺栓連接節點：現場安裝方便
3. 銷軸節點：允許一定轉動，用于特殊結構

3 節點板設計

1. 尺寸確定：滿足桿件連接和強度要求
2. 厚度計算：根據受力確定，一般不小于6mm
