本文圍繞鋼屋架結構圖展開詳解，先闡述其設計原理，包括依據荷載、跨度等因素確定結構形式與桿件受力等，使讀者明晰設計思路，接著深入剖析施工要點，如鋼構件的加工制作精度要求、焊接與連接的質量把控、吊裝的順序與安全措施等，這些要點關乎工程安全與質量，通過對鋼屋架結構圖全面且系統的解讀，從設計理念到實際施工關鍵環節均有涉及，幫助讀者快速掌握鋼屋架結構的核心知識，無論是鋼結構設計與施工相關人員，還是學習建筑結構的學生，均可從中獲取重要信息，提升對鋼屋架結構的認知與實踐能力，

鋼屋架作為現代建筑中常見的承重結構，以其高強度、輕量化、施工便捷等優勢廣泛應用于廠房、體育館、展覽館等大跨度建筑中，而鋼屋架結構圖作為設計與施工的“語言”，直接關系到工程的質量與安全，本文將系統解析鋼屋架結構圖的核心要素，涵蓋設計原理、圖紙識讀、節點構造及施工注意事項,幫助讀者全面掌握這一關鍵技術。

鋼屋架結構圖的基礎知識

鋼屋架的定義與分類

鋼屋架是由鋼材（如H型鋼、角鋼、鋼管等）通過焊接或螺栓連接組成的桁架結構，主要承受屋面荷載并將其傳遞至支撐體系，按形式可分為：

• 三角形屋架：適用于中小跨度（≤18m），結構簡單但空間利用率低。
• 梯形屋架：常見于工業廠房，跨度可達30m，兼顧經濟性與實用性。
• 拱形屋架：多用于體育館或機場航站樓，造型美觀且受力合理。

結構圖的作用與組成

鋼屋架結構圖是施工的指導文件，通常包括以下內容：

• 平面布置圖：展示屋架的整體排布與軸線定位。
• 立面圖與剖面圖：反映屋架高度、坡度及桿件空間關系。
• 節點詳圖：重點標注連接部位的構造細節（如焊縫尺寸、螺栓規格）。
• 材料表：列出所有鋼材的型號、數量及重量。

鋼屋架結構圖的設計原理

荷載計算

設計需考慮以下荷載組合：

• 永久荷載：屋面板、保溫層等自重。
• 可變荷載：雪載、風載、檢修荷載（通常按《建筑結構荷載規范》取值）。
• 特殊荷載：地震作用或設備振動荷載（需動態分析）。

桿件受力分析

鋼屋架的桿件分為：

• 上弦桿：受壓為主，需驗算穩定性（長細比≤150）。
• 下弦桿：受拉為主，需滿足強度要求（抗拉設計值≥1.2倍最大拉力）。
• 腹桿：包括斜腹桿（受拉或受壓）和豎腹桿（多為受壓）。

案例：某24m跨度梯形屋架，采用Q355B鋼材，上弦桿選用H200×200×8×12，經計算長細比λ=120＜150，滿足規范。

連接節點設計

節點是鋼屋架的關鍵薄弱點，需遵循以下原則：

• 剛性節點：如焊接節點，需保證焊縫等級（二級以上）和熔透深度。
• 鉸接節點：如螺栓連接，需驗算抗剪承載力（摩擦型高強螺栓優先）。

鋼屋架結構圖的識讀技巧

圖紙符號與標注

• 軸線編號：如“①-②”表示橫向軸線，“A-B”表示縱向軸線。
• 標高標注：如“▽10.500”表示該處標高為10.5米。
• 焊縫符號：↗表示角焊縫，數字8代表焊腳高度8mm。

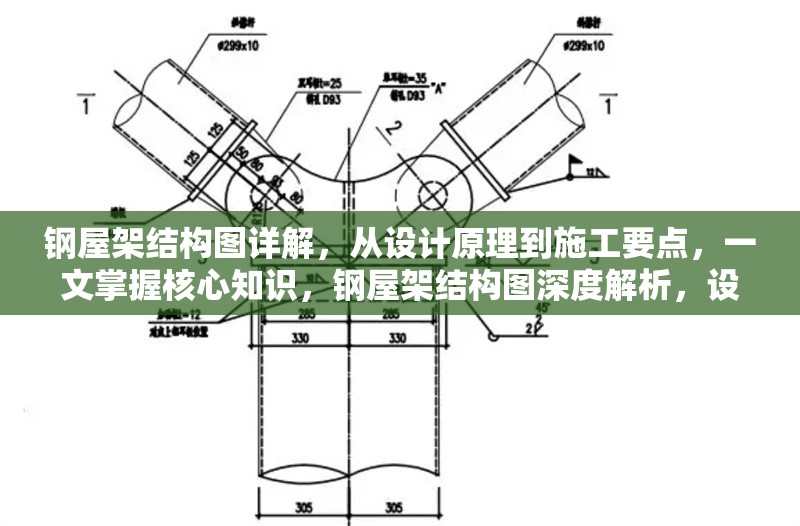

典型節點詳圖解析

以常見的“上弦桿與腹桿連接節點”為例：

1. 確認桿件截面（如斜腹桿為L100×10角鋼）。
2. 檢查連接板厚度（10mm）與螺栓布置（間距≥3d，d為螺栓直徑）。
3. 核對焊縫要求（如雙面角焊縫，焊腳6mm）。

鋼屋架施工要點與常見問題

施工流程

1. 放線定位：按圖紙復核軸線與預埋件位置。
2. 拼裝焊接：地面分段拼裝后吊裝，優先采用CO?氣體保護焊。
3. 防腐防火處理：噴涂環氧富鋅底漆+防火涂料（耐火極限≥1.5h）。

質量控制

• 焊縫檢測：超聲波探傷抽檢比例≥20%。
• 垂直度偏差：屋架整體側向彎曲≤L/1000（L為跨度）。

常見問題與對策

• 問題1：節點處應力集中
  對策：增設加勁肋或采用弧形過渡設計。
• 問題2：吊裝變形
  對策：使用臨時支撐架，分段吊裝后二次校正。

鋼屋架的未來發展趨勢

1. 數字化設計：BIM技術實現三維建模與碰撞檢測。
2. 裝配式施工：工廠預制+現場螺栓連接，縮短工期30%以上。
3. 綠色材料：耐候鋼與再生鋼材的應用降低碳排放。

鋼屋架結構圖是連接設計與施工的橋梁，只有深入理解其設計邏輯、精準識讀圖紙細節，才能確保工程的安全與經濟性，隨著技術進步，鋼屋架將在更大跨度、更復雜環境中展現其價值，建議從業者結合規范（如GB 50017-2017）持續學習，提升專業能力。

（全文約1750字）

注：本文可作為技術人員培訓資料或施工交底參考,需結合實際工程圖紙與最新規范使用。
