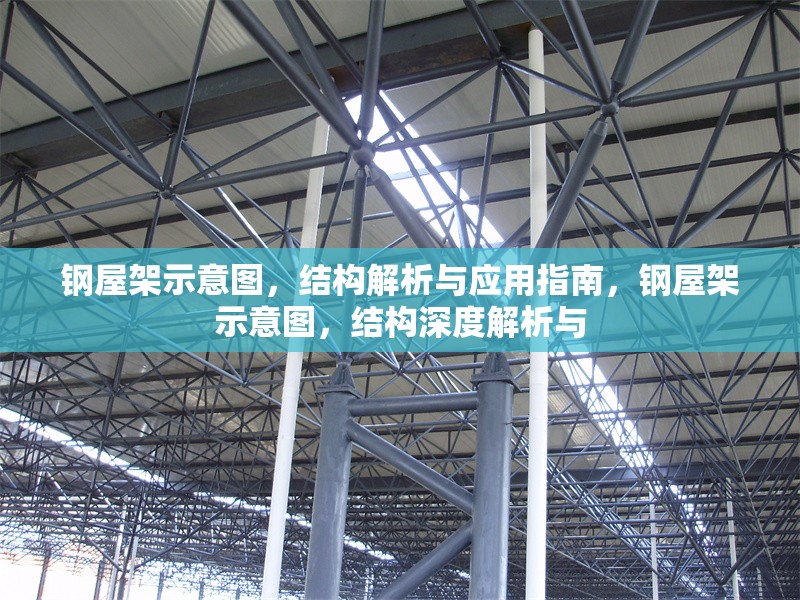

《鋼屋架示意圖，結構解析與應用指南》*：本文圍繞鋼屋架展開，先呈現其示意圖，直觀展現結構形態，接著深入解析鋼屋架結構，包括各構件組成、連接方式及受力原理等，闡述其如何承受荷載并保持穩定性，在應用指南方面，詳細說明鋼屋架在不同場景如工業廠房、大型場館等的適用情況，涵蓋選型要點、安裝注意事項及后期維護關鍵，通過對其結構與應用的全面剖析，讓讀者清晰了解鋼屋架從理論到實踐的關鍵環節，

鋼屋架的基本概念

鋼屋架是由鋼材構件（如角鋼、工字鋼、鋼管等）通過焊接或螺栓連接而成的桁架結構，主要用于支撐屋面荷載并將其傳遞至支撐結構（如柱子或墻體）,鋼屋架具有以下優勢：

• 強度高：鋼材的強度遠高于混凝土和木材,適用于大跨度建筑。
• 自重輕：相比混凝土結構，鋼屋架的自重更小,可減少基礎荷載。
• 施工便捷：工廠預制后現場組裝,施工速度快。
• 適應性強：可設計成不同形狀,滿足不同建筑需求。

鋼屋架示意圖的構成要素

鋼屋架示意圖通常包括以下幾個關鍵部分：

1 屋架形式

鋼屋架的形式多樣,常見的有：

• 三角形屋架：適用于小跨度建筑，結構簡單,經濟實用。
• 梯形屋架：適用于中等跨度,穩定性較好。
• 拱形屋架：適用于大跨度建筑，如體育館、展覽館等。
• 平行弦屋架：上下弦桿平行,適用于工業廠房。

2 構件標注

示意圖中會標注以下構件：

• 上弦桿：承受壓力,通常位于屋架頂部。
• 下弦桿：承受拉力,通常位于屋架底部。
• 腹桿：包括豎桿和斜桿,用于增強屋架穩定性。
• 節點連接：焊接或螺栓連接方式,確保整體剛度。

3 荷載分布

示意圖需標明荷載類型（如恒載、活載、風載、雪載）及其傳遞路徑,確保結構安全。

4 支撐系統

包括水平支撐、垂直支撐和系桿,防止屋架側向失穩。

常見鋼屋架類型及其示意圖解析

1 三角形鋼屋架

三角形屋架是最簡單的形式，適用于跨度較小的建筑（如倉庫、小型廠房）,其示意圖通常顯示：

• 上弦桿呈斜線,下弦桿水平。
• 腹桿呈“V”形或“W”形排列。
• 節點采用焊接或高強度螺栓連接。

應用案例：農村自建廠房、臨時建筑。

2 梯形鋼屋架

梯形屋架適用于中等跨度（15-30米）,其示意圖特點：

• 上弦桿呈梯形,下弦桿水平或微拱。
• 腹桿采用“K”形或“N”形布置,增強抗彎能力。
• 通常用于工業廠房,便于安裝天窗或通風設備。

應用案例：機械制造車間、物流倉庫。

3 拱形鋼屋架

拱形屋架適用于大跨度建筑（如體育館、機場航站樓）,其示意圖顯示：

• 上弦桿呈弧形,下弦桿可水平或微拱。
• 腹桿采用交叉桁架或空間網格結構。
• 節點多采用焊接或球鉸連接,確保受力均勻。

應用案例：國家體育場（鳥巢）、大型展覽中心。

4 平行弦鋼屋架

平行弦屋架上下弦桿平行，適用于工業廠房,其示意圖特點：

• 結構簡單,便于標準化生產。
• 腹桿通常采用“Warren”或“Pratt”桁架形式。
• 適用于吊車梁等重型荷載環境。

應用案例：汽車制造廠、重型機械車間。

鋼屋架設計要點

1 荷載計算

• 恒載：包括屋面板、保溫層、燈具等固定荷載。
• 活載：如雪載、風載、檢修荷載等。
• 地震荷載：根據抗震規范計算。

2 材料選擇

• 常用鋼材：Q235、Q345（中國標準），ASTM A36（國際標準）。
• 防腐處理：熱鍍鋅、噴涂防腐漆。

3 節點設計

• 焊接節點：適用于工廠預制，強度高,但需防變形。
• 螺栓節點：便于現場安裝,可拆卸。

4 穩定性驗算

• 防止局部屈曲：增加加勁肋或采用箱形截面。
• 整體穩定性：設置支撐系統,防止側向失穩。

鋼屋架施工與質量控制

1 施工流程

1. 工廠預制：按圖紙切割、焊接構件。
2. 運輸：避免變形,確保構件完好。
3. 現場安裝：
   • 先安裝支撐系統,再吊裝屋架。
   • 采用臨時支撐,確保定位準確。
4. 節點緊固：螺栓擰緊或焊接完成。

2 質量控制

• 尺寸偏差：允許誤差±5mm。
• 焊縫檢測：超聲波或X射線探傷。
• 防腐檢查：涂層厚度符合設計要求。

鋼屋架的應用案例

1 工業廠房

• 特點：跨度大、荷載重,采用梯形或平行弦屋架。
• 案例：某汽車制造廠，跨度36米,采用Q345鋼。

2 體育場館

• 特點：大跨度、造型獨特,采用拱形或空間桁架。
• 案例：某體育館，跨度120米,采用鋼管桁架。

3 農業溫室

• 特點：輕量化、耐腐蝕,采用三角形屋架。
• 案例：某生態農場，跨度15米,熱鍍鋅防腐。

鋼屋架的未來發展趨勢

1. 智能化設計：BIM技術優化結構,提高施工精度。
2. 綠色建筑：采用再生鋼材,降低碳排放。
3. 模塊化施工：預制裝配式屋架,縮短工期。
