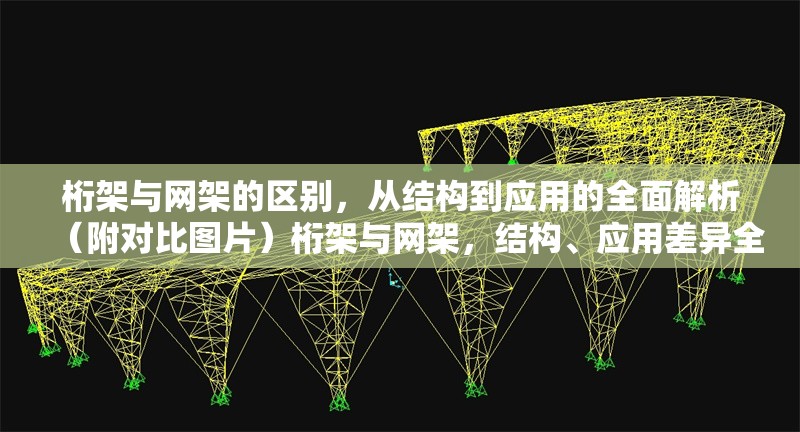

# 桁架與網架的區別摘要，桁架與網架在結構特點、適用場景及設計優勢上存在顯著差異。**桁架**由直桿組成，主要承受軸向拉力或壓力，適用于舞臺搭建、橋梁、屋架等場景，其結構簡單，省去下弦縱向桿件和球節點，用鋼量更經濟，且便于定制弧形或特殊規格。**網架**則為空間格構結構，桿件匯交于節點（如螺栓球、焊接球），形成三角錐、正方體等形狀，具有空間受力、重量輕、剛度大、抗震性能好的特點，常用于體育館、影劇院等大跨度屋蓋，兩者核心區別在于：桁架是“格構化的梁”，適合平面或曲線結構；網架是“板的格構化形式”，更適合空間受力的曲面或頂部結構。

在建筑結構、舞臺搭建和工業設備領域，桁架和網架是兩種常見的結構形式，雖然它們在外觀上可能有些相似，但在設計原理、力學特性和應用場景上卻有著本質的區別，本文將通過詳細的文字描述和對比圖片，全面解析桁架與網架的區別，幫助讀者理解這兩種結構的特性，以便在實際項目中做出更合適的選擇。

基本概念對比

桁架的定義與特點

桁架（Truss）是由若干直桿在兩端通過節點連接而成的幾何不變體系，它是一種典型的平面或空間桿系結構，各桿件主要承受軸向力（拉力或壓力），彎矩和剪力相對較小，桁架結構的核心特點是"節點鉸接假設"，即假設所有連接點都是理想鉸接，桿件只承受軸向力。

桁架結構的優勢在于：

• 材料利用率高,重量輕
• 制造和安裝相對簡單
• 能夠跨越較大空間
• 形式多樣,適應性強

常見的桁架類型包括三角形桁架、梯形桁架、平行弦桁架等，廣泛應用于屋頂結構、橋梁、塔吊、舞臺燈光架等領域。

網架的定義與特點

網架（Space Frame）是由多根桿件按照一定規律通過節點連接而成的三維空間結構體系，它是一種高次超靜定的空間結構，桿件可能承受軸向力、彎矩、剪力等多種內力，網架結構的特點是具有高度的空間整體性和穩定性。

網架結構的優勢包括：

• 空間剛度大,整體性好
• 能夠覆蓋超大跨度空間
• 造型靈活,適應復雜幾何形狀
• 受力均勻,材料經濟

常見的網架類型有雙層平板網架、單層網殼、三角錐體系網架等，主要應用于體育場館、機場航站樓、展覽中心等大跨度建筑。

結構特性對比（附對比圖1）

[此處插入對比圖1：典型桁架與網架結構示意圖]

幾何組成差異

桁架通常是平面結構或由多個平面桁架組成的空間體系,其基本單元是三角形，一個平面桁架可以看作是由三角形單元擴展而成的，這種幾何組成保證了其幾何不變性。

網架則是真正的三維空間結構,其基本單元可能是四面體、三角錐或其他空間幾何體，網架結構的穩定性來自于其三維的空間幾何組成，而不是單一平面內的三角形劃分。

節點連接方式

桁架節點傳統上被視為鉸接節點,桿件之間理論上只能傳遞軸向力，現代工程中，雖然實際節點有一定剛度，但設計時仍主要考慮軸向力。

網架節點通常是剛性連接,能夠傳遞軸向力、彎矩和剪力，網架節點的設計和制造更為復雜，需要考慮多向受力。

受力特性

桁架桿件以承受軸向力為主,彎矩和剪力較小，理想情況下，桁架桿件要么受拉，要么受壓，材料強度得到充分利用。

網架桿件受力狀態更為復雜,可能同時承受軸向力、彎矩和剪力，特別是在節點附近，桿件往往處于復合受力狀態。

材料與構造對比

常用材料

桁架常用材料：

• 鋼材：角鋼、圓管、H型鋼等
• 鋁合金：輕質桁架常用
• 木材：傳統建筑桁架

網架常用材料：

• 鋼材：圓管、方管為主
• 鋁合金：輕質網架使用
• 復合材料：特殊場合應用

節點構造（附對比圖2）

[此處插入對比圖2：桁架與網架節點構造對比]

桁架節點相對簡單,常見形式包括：

• 螺栓連接節點
• 焊接節點
• 銷軸連接節點
• 專用連接件節點

網架節點較為復雜,典型類型有：

• 焊接空心球節點
• 螺栓球節點
• 相貫節點（鋼管直接焊接）
• 鑄鋼節點

力學性能對比

剛度特性

桁架的平面內剛度較大,但平面外剛度相對較小，當作為空間結構使用時，通常需要設置支撐系統來保證側向穩定性。

網架由于是三維空間結構,在各個方向上都具有較大的剛度，整體穩定性好，一般不需要額外設置支撐系統。

承載能力

在相同用鋼量情況下：

• 對于中等跨度（30-60m），兩者承載效率相當
• 對于大跨度（>60m），網架通常更具優勢
• 對于超大跨度（>100m），網架幾乎是唯一經濟合理的選擇

動力性能

網架的自振頻率通常較高,動力性能良好，適用于對抗震要求高的場合，桁架的振動特性與其支撐系統密切相關，設計不當可能產生不利的動力響應。

應用場景對比（附對比圖3）

[此處插入對比圖3：桁架與網架典型應用場景照片]

桁架的典型應用

• 工業建筑屋頂結構
• 橋梁工程（尤其是鐵路橋）
• 舞臺燈光架和臨時建筑
• 塔吊和施工支撐系統
• 輸電線路塔架

網架的典型應用

• 大跨度公共建筑（體育館、展覽館等）
• 機場航站樓
• 大型工業廠房
• 空間造型復雜的建筑
• 需要無柱大空間的場所

選擇考慮因素

選擇桁架的情況：

• 預算有限,追求經濟性
• 施工條件受限,需要簡單快速安裝
• 荷載相對簡單明確
• 跨度中等（一般<60m）

選擇網架的情況：

• 超大跨度要求
• 空間造型復雜
• 需要高度整體穩定性
• 荷載情況復雜多變
• 對抗震性能要求高

經濟性對比

材料用量

在相同跨度下：

• 小跨度：桁架通常更經濟
• 中等跨度：兩者相當
• 大跨度：網架更具經濟優勢

制作安裝成本

桁架：

• 制作簡單,成本較低
• 安裝便捷,人工費用低
• 運輸相對容易

網架：

• 節點制作復雜,成本較高
• 安裝需要專業技術,人工費用高
• 大型網架運輸可能受限

全壽命周期成本

從長期使用角度看,網架的維護成本通常低于桁架，特別是對于大跨度結構，網架的整體性好，不易出現局部破壞，耐久性更佳。

設計與施工注意事項

桁架設計要點

• 確保幾何不變性
• 合理布置支撐系統
• 節點設計要考慮實際剛度影響
• 注意平面外穩定性
• 考慮施工過程中的受力狀態變化

網架設計要點

• 選擇合適的網格形式和尺寸
• 精確計算節點剛度影響
• 考慮溫度應力
• 重視支座設計
• 分析施工安裝順序?qū)κ芰Φ挠绊?/li>

施工差異

桁架施工：

• 通常地面組裝后整體吊裝
• 可采用分段吊裝,高空連接
• 施工設備要求相對較低

網架施工：

• 常用高空散裝法、分條分塊法或整體提升法
• 需要精確的測量定位
• 對施工設備和技術要求較高

發展趨勢與創新

桁架技術的創新

• 可拆卸式桁架系統
• 輕型高強度材料應用
• 智能化監測系統集成
• 參數化設計方法
• 快速連接技術

網架技術的創新

• 復雜曲面網殼結構
• 模塊化預制技術
• 3D打印節點應用
• 智能網架（集成傳感器）
• 新型材料網架（如碳纖維）

混合結構應用

在實際工程中,桁架與網架的結合使用越來越普遍：

• 主體采用網架,局部使用桁架
• 桁架作為網架的支撐系統
• 兩種結構形式的過渡區域創新設計

經典案例分析

桁架經典案例

• 埃菲爾鐵塔（巨型桁架結構）
• 悉尼港灣大橋（拱形桁架）
• 北京奧運會主體育場臨時看臺（空間桁架）
• 現代大型舞臺燈光架（鋁合金桁架）

網架經典案例

• 北京首都機場T3航站樓（超大跨度網架）
• 國家大劇院穹頂（網殼結構）
• 上海東方體育中心（復雜曲面網架）
• 英國伊甸園項目（生態網架結構）

總結與選擇建議

通過以上對比分析,我們可以總結出桁架與網架的主要區別：

1. 結構體系：桁架主要是平面結構，網架是空間結構
2. 受力特性：桁架桿件以軸向力為主，網架桿件受力復雜
3. 節點構造：桁架節點相對簡單，網架節點復雜
4. 剛度特性：桁架平面內剛度大，網架空間剛度均勻
5. 應用范圍：桁架適合中等跨度，網架適合大跨度
6. 經濟性：小跨度
