本文聚焦混凝土加固構造設計圖，深入探討其關鍵要素與應用實踐，在關鍵要素方面，詳細闡述了對原結構狀況的精準評估、加固材料的選擇與匹配、加固方式的合理設計等要點，這些要素相互關聯且對加固效果起著決定性作用，于應用實踐中，通過多個實際工程案例展現設計圖在不同場景下的運用，包括老舊建筑的改造、受損結構的修復等，強調了嚴格遵循設計規范與標準的重要性，同時結合實際操作中的經驗教訓，分析了可能出現的問題及解決對策。

在建筑工程中,混凝土結構在使用過程中可能會因荷載增加、材料老化、設計缺陷或地震等自然災害的影響而出現裂縫、變形或承載力不足等問題，為確保結構安全，延長建筑使用壽命，混凝土加固技術成為不可或缺的環節。混凝土加固構造設計圖是指導施工的核心文件，直接影響加固效果和工程質量，本文將深入探討混凝土加固構造設計圖的關鍵要素、設計原則、常見加固方法及其應用實踐。

混凝土加固構造設計圖的重要性

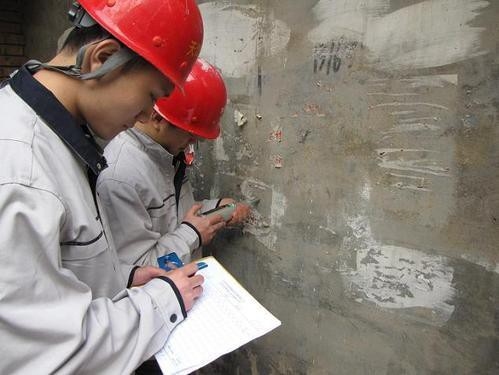

混凝土加固構造設計圖是結構工程師根據既有建筑的檢測數據、承載力評估及加固需求繪制的詳細施工圖紙，它不僅是施工的依據，也是監理、驗收的重要參考文件，一份高質量的加固設計圖應包含以下內容：

1. 結構現狀分析：明確需加固的部位（如梁、柱、板、剪力墻等）及其損傷程度。
2. 加固方法選擇：根據結構特點選擇合適的加固技術，如增大截面法、外包鋼加固、碳纖維加固等。
3. 材料規格與施工要求：規定加固材料的強度、尺寸、連接方式等，并明確施工工藝。
4. 節點詳圖：確保新舊混凝土或加固材料之間的有效連接，避免應力集中。
5. 施工順序與質量控制：指導施工流程，確保加固后的結構滿足規范要求。

混凝土加固構造設計圖的關鍵要素

1 結構計算與受力分析

加固設計前,需對原結構進行受力分析，確定其剩余承載力和加固需求，設計圖應標注加固后的受力分布，確保加固措施能有效提升結構整體性能。

2 加固方法的選擇與圖示

常見的混凝土加固方法包括：

• 增大截面法：通過增加混凝土截面尺寸和配筋提高承載力，設計圖需標注新增鋼筋的布置、錨固長度及新舊混凝土結合面的處理方式。
• 外包鋼加固：采用角鋼、鋼板等對梁柱進行包裹加固，圖紙需標明鋼構件的尺寸、焊接或螺栓連接方式。
• 碳纖維布（CFRP）加固：適用于抗彎、抗剪加固，設計圖需規定纖維布的層數、粘貼方向及端部錨固措施。
• 預應力加固：通過施加預應力改善結構受力狀態，圖紙需明確預應力筋的布置和張拉控制參數。

3 節點構造詳圖

加固結構的薄弱環節通常出現在新舊材料交接處,如梁柱節點、板墻連接部位等，設計圖應提供詳細的節點大樣圖，確保加固后的結構整體性。

4 施工工藝說明

加固施工涉及鉆孔、植筋、界面處理等關鍵步驟，設計圖需明確：

• 混凝土表面處理要求（如鑿毛、清潔、涂刷界面劑）。
• 植筋深度、間距及膠粘劑類型。
• 養護條件及質量驗收標準。

混凝土加固構造設計圖的應用實踐

1 案例一：某框架結構辦公樓加固

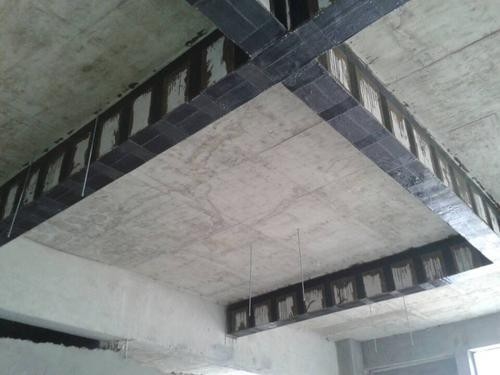

某20世紀90年代建造的辦公樓因使用功能變更,需增加樓面荷載，經檢測，部分梁的承載力不足，設計采用碳纖維布加固，加固設計圖詳細標注了纖維布的粘貼范圍、搭接長度及U型箍的布置方式，確保加固后的梁滿足新的荷載要求。

2 案例二：地震區學校建筑抗震加固

某學校建筑因抗震設防標準提高,需對混凝土柱進行加固，設計采用外包鋼加固法，圖紙明確鋼板的厚度、焊接工藝及防腐措施，并通過有限元分析驗證加固后的抗震性能。

3 案例三：橋梁墩柱加固

某高速公路橋梁墩柱因長期受氯離子侵蝕出現鋼筋銹蝕,加固方案采用增大截面法，設計圖詳細繪制了新增鋼筋的布置、新舊混凝土結合面的剪力鍵構造，并規定采用高性能混凝土以提高耐久性。

設計圖的常見問題與優化建議

1 常見問題

• 加固方案與實際情況不符：如未考慮現場施工空間限制，導致無法按圖施工。
• 節點處理不當：新舊材料連接不牢固，影響整體受力性能。
• 材料規格不明確：如未規定碳纖維布的彈性模量或膠粘劑的粘結強度，影響加固效果。

2 優化建議

• 加強現場勘查：在設計前充分了解結構現狀，避免方案脫離實際。
• 采用BIM技術：通過三維建模優化加固方案，減少施工沖突。
• 嚴格遵循規范：如《混凝土結構加固設計規范》（GB 50367）等，確保設計合規。
