本文聚焦加固圖紙的查看方法，旨在幫助讀者從入門到精通，從而輕松掌握結構加固設計要點，文中應會詳細介紹加固圖紙所包含的各類關鍵信息，比如不同構件的標識、尺寸標注、材料要求等，還會講解如何通過圖紙去理解加固的具體位置、方式以及相應的技術參數等，可能會涉及到一些查看圖紙時的注意事項，避免常見誤解，讓讀者能準確解讀加固圖紙背后所蘊含的結構加固設計理念，

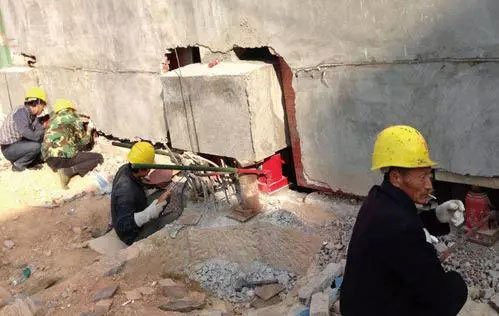

在建筑、橋梁、廠房等工程項目的維修、改造或抗震加固中，加固圖紙是施工的重要依據，但對于非專業人士來說，圖紙上的符號、標注和構造細節可能如同“天書”，如何快速看懂加固圖紙？本文將系統講解加固圖紙的組成、符號含義、關鍵節點解析以及常見問題，幫助施工人員、監理甚至業主高效理解設計意圖,避免因誤讀圖紙導致的質量隱患。

加固圖紙的基本組成

一份完整的加固圖紙通常包含以下內容：

1. 設計說明

   • 工程概況：項目名稱、結構類型、加固原因（如承載力不足、抗震不達標等）。
   • 材料要求：混凝土強度等級、鋼筋型號、碳纖維布或粘鋼膠的技術參數。
   • 施工工藝：注膠、植筋、噴射混凝土等工藝的注意事項。
   • 驗收標準：依據的規范（如《混凝土結構加固設計規范》GB 50367）。

2. 結構平面圖與立面圖

   • 顯示需加固的梁、板、柱、墻的位置，標注原結構與新增構件的尺寸關系。
   • 用虛線表示原有構件,實線表示新增部分。

3. 節點詳圖

   • 關鍵部位的放大圖，如梁柱交接處粘鋼加固的錨固方式、碳纖維布U型箍的包裹范圍等。
   • 通常配有剖面圖和三維示意圖。

4. 工程量表

   列出加固材料的規格、數量,便于預算和采購。

加固圖紙的符號與標注解析

材料符號

• 混凝土加固：
  • 斜線填充表示原混凝土，網格填充表示新增混凝土（如增大截面法）。
  • 標注如“C30微膨脹混凝土”表示強度等級和特性。
• 鋼材加固：
  • 雙線表示鋼板，標注“Q345B 10mm”表示材質和厚度。
  • “M20化學錨栓”表示錨固件的類型和規格。
• 纖維復合材料：

  波浪線或虛線表示碳纖維布，標注“CFRP-300”表示抗拉強度。

構造標注

• 植筋：
  • “Φ16@200”表示直徑16mm的鋼筋，間距200mm。
  • “La=300mm”表示錨固長度。
• 粘鋼加固：
  • “5mm厚鋼板+JGN結構膠”標注材料組合。
  • 箭頭指示鋼板粘貼方向。
• 裂縫注膠：

  紅色虛線表示裂縫，標注“環氧樹脂注膠，壓力0.2MPa”。

尺寸與標高

• “+3.200”表示加固構件頂部標高為3.2米。
• “△”符號可能表示監測點或需特殊處理的部位。

關鍵節點解析：以梁加固為例

場景1：梁底粘鋼加固

• 圖紙表現：
  梁底部標有鋼板輪廓線，兩側延伸至梁端，標注“-100×5mm鋼板”（寬100mm，厚5mm）。
• 施工要點：
  需先打磨原梁混凝土面，鋼板與梁之間涂滿結構膠,并用膨脹螺栓加壓固定。

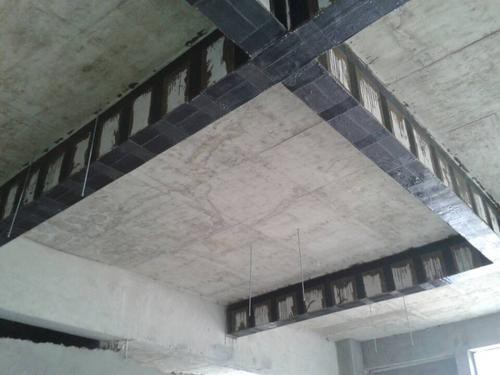

場景2：梁側碳纖維布加固

• 圖紙表現：
  梁側面標有U型箍符號，間距150mm，標注“CFRP-U200”（寬度200mm的U型碳纖維布）。
• 施工要點：
  纖維布需沿受力方向粘貼,轉角處做圓弧處理以避免應力集中。

常見問題與避坑指南

1. 符號混淆

   • 問題：將“W”誤認為鋼板符號（實際可能表示“外包鋼”）。
   • 解決：查閱圖紙圖例說明,或向設計單位確認。

2. 尺寸矛盾

   • 問題：平面圖標注梁高500mm，而詳圖顯示550mm。
   • 解決：優先以詳圖為準,并反饋設計復核。

3. 工藝遺漏

   • 問題：圖紙未注明注膠前的裂縫清理要求。
   • 解決：參考規范（如GB 50550）補充工序。

實戰技巧：如何高效審圖？

1. 三步審圖法

   • 第一步：通讀設計說明——明確加固目標和材料要求。
   • 第二步：對照平面與詳圖——檢查構件位置與尺寸是否一致。
   • 第三步：重點標記疑問——匯總后一次性聯系設計院澄清。

2. 利用BIM模型
   若項目有BIM模型,可通過三維視圖直觀查看加固構件與原結構的空間關系。

看懂加固圖紙不僅需要熟悉符號規范，還需結合工程經驗和施工邏輯，建議施工前組織圖紙會審，必要時邀請?jiān)O(shè)計人員交底，掌握本文內容后，您已具備獨立解讀大部分加固圖紙的能力！如需進一步學習，可關注《工程結構加固施工圖集》或參加專業培訓。

字?jǐn)?shù)統計：約1500字
適用人群：施工員、監理工程師、建筑業主、土木工程學生。
