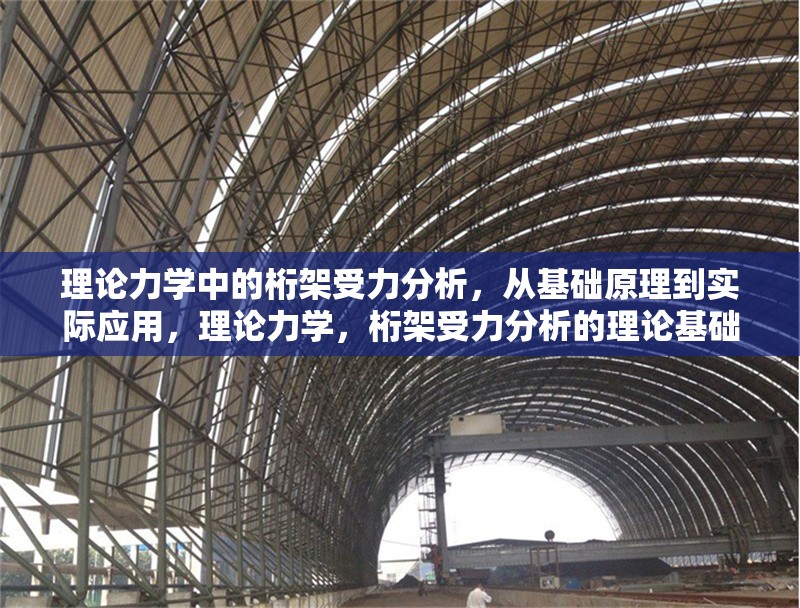

力學中的桁架受力分析，從基礎原理到實際應用涵蓋多方面內容，基礎原理方面，理想桁架由直桿鉸接而成，桿件主要承受軸向力，忽略彎曲和剪切效應，靜力分析是確定桁架各桿件內力的基本方法，包括確定支座反力、選擇分析節點、列平衡方程等步驟，實際應用中，桁架結構在橋梁、塔架等領域廣泛應用，隨著計算機技術的發展，有限元分析等手段也被用于桁架分析，可提高分析效率和準確性，但教學中也應注意避免過度依賴計算，桁架動態分析的理論基礎也備受關注，涵蓋動力學基本概念和振動理論等，其實驗方法和軟件應用也在不斷發展，

桁架的基本概念

1 桁架的定義

桁架是由若干直桿通過鉸接節點（即理想鉸鏈）連接而成的剛性結構,其主要特點是：

• 所有桿件均為二力桿（只受軸向力，即拉力或壓力）。
• 節點為理想鉸接,不傳遞彎矩。
• 外部荷載僅作用于節點上,桿件本身不受橫向力。

2 桁架的分類

桁架可按幾何形狀、支承方式等進行分類：

• 簡單桁架：由基本三角形單元逐步擴展而成。
• 復合桁架：由多個簡單桁架組合而成。
• 復雜桁架：不符合簡單或復合桁架的定義,需特殊方法分析。
• 平面桁架：所有桿件和荷載作用在同一平面內。
• 空間桁架：桿件和荷載分布在三維空間。

桁架受力分析的基本方法

桁架受力分析的核心是計算各桿件的內力（軸力），常用的方法有節點法和截面法。

1 節點法（Method of Joints）

節點法基于靜力平衡原理，逐個分析桁架節點的受力情況,具體步驟如下：

1. 計算支座反力：利用整體平衡方程（∑Fx=0, ∑Fy=0, ∑M=0）求出支座反力。
2. 選取節點分析：通常從僅含兩個未知力的節點開始。
3. 建立平衡方程：對每個節點，列寫∑Fx=0和∑Fy=0方程,求解未知桿力。
4. 逐步推進：依次分析相鄰節點,直至所有桿件內力確定。

示例分析： 假設一個簡單平面桁架，節點A受豎向力P,求各桿內力。

1. 計算支座反力：RA = P/2（向上），RB = P/2（向上）。
2. 從節點A開始，設桿AB受拉力FAB，桿AC受拉力FAC。
   • ∑Fy=0 ? FAC·sinθ = P/2 ? FAC = (P/2)/sinθ
   • ∑Fx=0 ? FAB = FAC·cosθ

2 截面法（Method of Sections）

截面法適用于僅需計算部分桿件內力的情況,步驟如下：

1. 計算支座反力（同節點法）。
2. 假想截?cái)噼旒?/strong>：用截面切斷待求桿件,將桁架分為兩部分。
3. 選取一部分分析：利用平衡方程（∑Fx=0, ∑Fy=0, ∑M=0）求解被截桿件的內力。

示例分析： 在某一桁架中，用截面切斷桿1、桿2、桿3,取左半部分分析：

• ∑M=0（對某節點取矩）可求桿1的軸力。
• ∑Fy=0可求桿2的軸力。
• ∑Fx=0可求桿3的軸力。

零力桿的判定

在桁架分析中，某些桿件內力為零（稱為零力桿）,可通過以下規則快速判斷：

1. 兩桿節點無外力：若節點僅連接兩根桿，且無外力作用,則兩桿均為零力桿。
2. 三桿節點兩桿共線：若節點連接三桿，其中兩桿共線且無外力,則第三桿為零力桿。
3. 兩桿節點外力沿一桿方向：若節點受外力作用，且外力與某一桿共線,則另一桿為零力桿。

示例： 在某一桁架中，節點C僅連接桿CD和桿CE，且無外力作用，則FCD = FCE = 0。

實際案例分析

1 橋梁桁架受力分析

假設一簡支橋梁桁架，跨度為L(zhǎng)，節點荷載為P,求關鍵桿件內力。

1. 計算支座反力：RA = RB = 2P（對稱結構）。
2. 用截面法切斷斜桿和豎桿,列平衡方程求內力。
3. 發現某些桿件受壓（如腹桿），某些受拉（如弦桿）。

2 屋頂桁架設計

在建筑屋頂桁架中,需考慮雪荷載和風荷載：

• 雪荷載：豎向力,影響上弦桿受壓。
• 風荷載：水平力,可能使部分桿件受拉或受壓。

桁架分析的常見誤區與注意事項

1. 忽略零力桿：誤判零力桿會導致計算復雜化。
2. 截面選取不當：截面應切斷不超過3根待求桿件。
3. 節點法順序錯誤：應從最少未知力的節點開始。
4. 未考慮實際約束：實際桁架節點并非完全鉸接,可能受彎矩影響。

桁架分析的計算機輔助方法

現代工程中，常用有限元軟件（如ANSYS、ABAQUS）進行桁架分析：

1. 建立桁架模型,定義材料屬性。
2. 施加荷載和約束。
3. 運行靜力分析,獲取各桿內力云圖。

桁架受力分析是理論力學和結構工程的基礎內容，掌握節點法和截面法至關重要，通過系統學習和實踐，工程師能夠高效計算桁架內力，優化結構設計，隨著計算技術的發展，桁架分析將更加智能化和精準化,但經典力學方法仍是不可或缺的核心工具。

參考文獻

1. Hibbeler, R. C. (2016). Engineering Mechanics: Statics. Pearson.
2. Beer, F. P., et al. (2019). Vector Mechanics for Engineers: Statics and Dynamics. McGraw-Hill.
3. 劉鴻文. (2017). 材料力學. 高等教育出版社.
