網架結構與桁架結構是兩種常見的空間結構體系，它們?cè)诮ㄖ凸こ填I(lǐng)域有著廣泛的應用，但二者在構造形式、受力特點和適用范圍上存在顯著差異，網架結構是由多根桿件通過節點連接而成的三維空間網格體系，具有整體性強、剛度大、受力均勻的特點，適用于大跨度空間如體育館、機場航站樓等，其桿件主要承受軸向力，節點通常采用螺栓球或焊接球連接，而桁架結構是由平面或空間桁架單元組成的線性結構，桿件以三角形單元排列，主要通過軸向力傳遞荷載，常用于橋梁、屋架等單向或雙向跨度結構，桁架的節點多為鉸接，整體剛度相對較低，但施工簡便、經濟性較好，網架結構的空間穩定性優于桁架，能更好地抵抗多向荷載；桁架則更依賴支撐系統保證穩定性，兩者在材料選擇上均可采用鋼、鋁或復合材料，但網架對節點精度要求更高，總體而言，網架適合復雜三維空間需求，桁架則更適用于明確受力方向的線性結構，設計時需根據跨度、荷載及功能需求綜合選擇。

網架結構與桁架結構的定義

1 網架結構

網架結構（Space Frame Structure）是一種由多個桿件按照一定規律連接而成的三維空間結構體系，它通常由鋼管、鋁合金或其他高強度材料制成，通過節點連接形成穩定的幾何形狀，如三角形、四邊形或多邊形網格，網架結構具有較高的空間剛度和承載能力，適用于大跨度建筑。

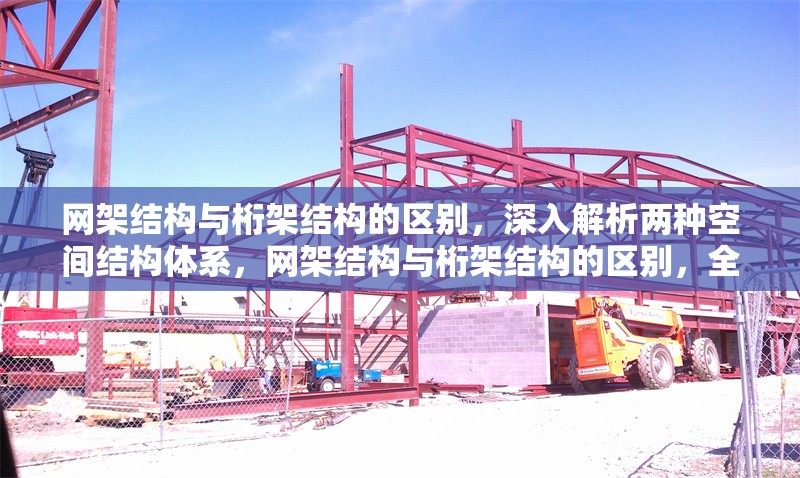

2 桁架結構

桁架結構（Truss Structure）是由一系列直線桿件通過鉸接或剛接節點連接而成的平面或空間結構，桁架通常由上下弦桿和腹桿組成，其受力特點是以軸向力（拉壓）為主，適用于橋梁、屋架、塔架等工程。

網架結構與桁架結構的主要區別

1 結構形式

• 網架結構：屬于三維空間結構，由多個桿件在三維空間內相互連接，形成穩定的網格體系，常見的形式包括雙層網架、三層網架等。
• 桁架結構：通常是平面結構，由上下弦桿和腹桿組成，受力主要集中在平面內，雖然也有空間桁架（如三角形桁架、四角錐桁架），但其整體仍以平面受力為主。

2 受力特點

• 網架結構：

  • 受力均勻分布,整體剛度高，能承受多方向荷載（如垂直荷載、水平荷載、風荷載等）。
  • 桿件主要承受軸向力（拉壓），節點受力復雜，通常采用球節點或螺栓節點。
  • 適用于大跨度建筑,如體育館、機場等。

• 桁架結構：

  • 受力主要集中在平面內,上下弦桿承受彎矩，腹桿主要承受剪力。
  • 節點受力相對簡單,通常采用焊接或螺栓連接。
  • 適用于橋梁、屋架、塔架等工程。

3 節點構造

• 網架結構：

  • 節點通常采用球節點（如螺栓球節點、焊接球節點），以承受多方向受力。
  • 節點連接復雜,需要較高的加工精度。

• 桁架結構：

  • 節點通常采用鉸接或剛接，如焊接節點、螺栓連接等。
  • 節點構造相對簡單,適用于標準化生產。

4 材料與重量

• 網架結構：

  • 由于采用空間受力體系,材料利用率高，結構重量相對較輕。
  • 通常采用鋼管、鋁合金等輕質高強材料。

• 桁架結構：

  • 由于受力主要集中在平面內,材料用量相對較大，結構重量可能較重。
  • 常用材料包括鋼材、鋼筋混凝土等。

5 施工與安裝

• 網架結構：

  • 施工復雜,需要精確的節點連接和整體吊裝技術。
  • 可采用整體提升、分段吊裝等方法。

• 桁架結構：

  • 施工相對簡單,可采用分段預制、現場拼裝的方式。
  • 適用于標準化施工,如橋梁桁架的預制拼裝。

6 應用范圍

• 網架結構：

  • 適用于大跨度空間建筑,如體育館、展覽館、機場航站樓、大型工業廠房等。
  • 典型案例：北京國家體育館（鳥巢）、深圳寶安國際機場T3航站樓。

• 桁架結構：

  • 適用于橋梁、屋架、塔架、輸電塔等工程。
  • 典型案例：埃菲爾鐵塔（空間桁架）、金門大橋（懸索橋桁架）。

網架結構與桁架結構的優缺點對比

1 網架結構的優缺點

優點：

1. 空間剛度高，能承受多方向荷載，抗震性能好。
2. 跨度大，適用于超大空間建筑。
3. 材料利用率高，結構輕巧，節省材料。
4. 造型靈活，可適應復雜建筑形態。

缺點：

1. 節點構造復雜，加工和施工難度大。
2. 造價較高，尤其是特殊節點設計。
3. 維護成本較高，節點易受腐蝕影響。

2 桁架結構的優缺點

優點：

1. 受力明確，設計計算相對簡單。
2. 施工方便，可采用預制拼裝方式。
3. 成本較低，適用于標準化生產。
4. 適用范圍廣，可用于橋梁、屋架等多種工程。

缺點：

1. 平面受力為主，空間剛度較低。
2. 跨度受限，超大跨度需采用特殊桁架形式。
3. 節點易產生應力集中，需加強節點設計。

如何選擇網架結構或桁架結構？

在實際工程中,選擇網架結構還是桁架結構需綜合考慮以下因素：

1. 跨度要求：
   • 大跨度（>60m）優先考慮網架結構。
   • 中小跨度（<60m）可選用桁架結構。
2. 荷載類型：
   • 多方向荷載（如風荷載、地震荷載）適用網架結構。
   • 單一方向荷載（如屋架、橋梁）適用桁架結構。
3. 建筑造型：
   • 復雜曲面造型適合網架結構。
   • 規則平面造型適合桁架結構。
4. 經濟性：
   • 預算充足可選用網架結構。
   • 預算有限可選用桁架結構。

未來發展趨勢

隨著建筑技術的進步,網架結構和桁架結構都在向輕量化、智能化、模塊化方向發展：

• 網架結構：采用新型材料（如碳纖維）、3D打印節點技術，提高施工效率。
• 桁架結構：結合BIM技術優化設計，發展可拆卸桁架體系，提高可持續性。
