碳纖維材料因其高強(qiáng)度、輕質(zhì)和耐腐蝕等特性，廣泛應(yīng)用于航空航天、汽車制造等領(lǐng)域，但其疲勞壽命預(yù)測是工程應(yīng)用中的關(guān)鍵挑戰(zhàn)，本文通過一個(gè)具體案例，探討了碳纖維復(fù)合材料疲勞壽命的預(yù)測方法，案例中，研究人員通過實(shí)驗(yàn)測試和數(shù)值模擬相結(jié)合的方式，分析了材料在不同應(yīng)力水平下的疲勞行為，實(shí)驗(yàn)數(shù)據(jù)表明，碳纖維復(fù)合材料的疲勞壽命與應(yīng)力幅值呈顯著相關(guān)性，且在循環(huán)載荷下易出現(xiàn)分層和纖維斷裂等損傷模式，基于此，研究團(tuán)隊(duì)采用基于損傷力學(xué)的有限元模型，模擬了材料在循環(huán)載荷下的漸進(jìn)損傷過程，并結(jié)合Paris定律等疲勞理論，建立了壽命預(yù)測模型，通過對比實(shí)驗(yàn)數(shù)據(jù)與模擬結(jié)果，驗(yàn)證了模型的準(zhǔn)確性，為碳纖維材料在實(shí)際工程中的安全應(yīng)用提供了理論支持，該案例強(qiáng)調(diào)了多尺度分析和實(shí)驗(yàn)驗(yàn)證在疲勞壽命預(yù)測中的重要性，并為類似材料的性能優(yōu)化和可靠性評估提供了參考。

碳纖維材料疲勞壽命預(yù)測案例

碳纖維復(fù)合材料疲勞壽命預(yù)測方法

碳纖維復(fù)合材料因其高比強(qiáng)度、高比剛度以及耐疲勞的特性，在多個(gè)領(lǐng)域得到了廣泛應(yīng)用。為了提高碳纖維復(fù)合材料壽命預(yù)測的準(zhǔn)確性和穩(wěn)定性，本研究提出了一種新的預(yù)測方法。該方法包括以下幾個(gè)關(guān)鍵步驟：

獲取波速數(shù)據(jù)

在碳纖維復(fù)合材料試件的疲勞實(shí)驗(yàn)中，采用激光超聲檢測技術(shù)獲取lamb波的S0模態(tài)和A0模態(tài)的波速數(shù)據(jù)。這些波速數(shù)據(jù)用于表征波速隨疲勞加載的退化趨勢。

確定子模型

根據(jù)S0模態(tài)和A0模態(tài)的波速數(shù)據(jù)以及設(shè)置的分層損傷相關(guān)系數(shù)，分別基于疲勞損傷演化模型，確定四個(gè)子模型。這四個(gè)子模型包括：

• S0模態(tài)下考慮分層損傷的疲勞損傷演化模型和不考慮分層損傷的疲勞損傷演化模型
• A0模態(tài)下考慮分層損傷的疲勞損傷演化模型和不考慮分層損傷的疲勞損傷演化模型

參數(shù)估計(jì)與更新

采用貝葉斯理論和蒙特卡羅采樣方法分別對相應(yīng)的子模型的參數(shù)進(jìn)行估計(jì)和更新。通過嵌套采樣算法分別確定更新后的子模型的貝葉斯證據(jù)，并將貝葉斯證據(jù)最強(qiáng)的子模型作為最佳子模型。

確定失效閾值與預(yù)測壽命

根據(jù)最佳子模型的參數(shù)，采用動(dòng)態(tài)失效準(zhǔn)則確定每個(gè)試件的失效閾值。最后，根據(jù)每個(gè)試件的失效閾值和最佳子模型進(jìn)行碳纖維復(fù)合材料疲勞壽命預(yù)測。

不同應(yīng)力比下的疲勞壽命評估模型

為了實(shí)現(xiàn)碳纖維增強(qiáng)復(fù)合材料疲勞壽命的便捷、高精度評估，本研究開展了兩種碳纖維增強(qiáng)樹脂基復(fù)合材料在不同應(yīng)力比下的疲勞試驗(yàn)研究。通過分析不同應(yīng)力比下的疲勞破壞過程和失效模式，提出了一種考慮應(yīng)力水平和應(yīng)力比的碳纖維增強(qiáng)復(fù)合材料疲勞壽命評估模型。該模型通過拉-壓和壓-壓疲勞試驗(yàn)驗(yàn)證了其適用性，預(yù)估壽命與試驗(yàn)壽命偏差小于2.5倍分散帶。

碳纖維復(fù)合材料疲勞壽命預(yù)測流程

碳纖維復(fù)合材料的疲勞壽命預(yù)測是一個(gè)復(fù)雜的過程，涉及多個(gè)步驟和考慮因素。本文基于準(zhǔn)靜態(tài)和疲勞力學(xué)性能試驗(yàn)，研究了不同載荷模式下的失效行為，進(jìn)而基于KawaiCLD模型研究了碳纖維復(fù)合材料疲勞壽命預(yù)測方法。提出了橫幅和變幅載荷作用下的碳纖維復(fù)合材料結(jié)構(gòu)疲勞壽命預(yù)測流程，為后續(xù)結(jié)構(gòu)設(shè)計(jì)提供了理論基礎(chǔ)。

材料選取與樣片制備

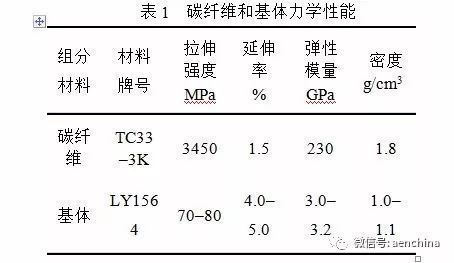

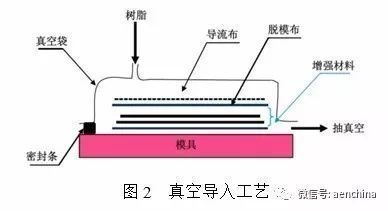

碳纖維復(fù)合材料的材料選取和樣片制備是疲勞壽命預(yù)測的基礎(chǔ)。本研究采用了不同的碳纖維無紡布、碳纖維預(yù)浸布、碳纖維編織布和碳纖維針織布等，并通過真空導(dǎo)入工藝制備了碳纖維復(fù)合材料層合板。

力學(xué)性能試驗(yàn)

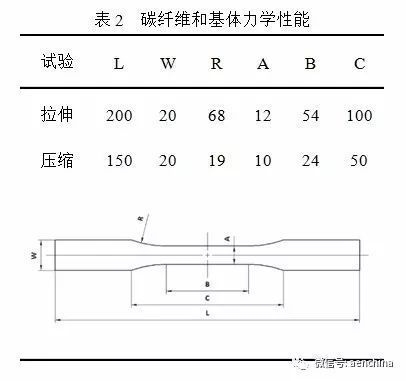

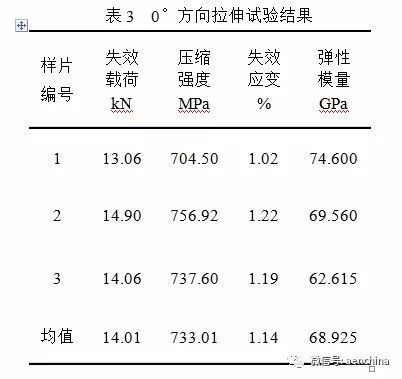

進(jìn)行了準(zhǔn)靜態(tài)力學(xué)性能試驗(yàn)和疲勞力學(xué)性能試驗(yàn)，研究了不同載荷模式下的失效行為。通過這些試驗(yàn)，確定了碳纖維復(fù)合材料的疲勞極限及其對應(yīng)的應(yīng)力與抗拉強(qiáng)度的比值。

H型碳纖維復(fù)合材料膜盤疲勞壽命研究

對于復(fù)合材料傳動(dòng)產(chǎn)品而言，疲勞性能研究及壽命預(yù)測是確保產(chǎn)品安全性的關(guān)鍵。本文對H型碳纖維復(fù)合材料膜盤的疲勞壽命進(jìn)行了研究，采用了剪切疲勞試驗(yàn)方法，并進(jìn)行了詳細(xì)的疲勞性能及壽命預(yù)測。

通過以上案例可以看出，碳纖維復(fù)合材料的疲勞壽命預(yù)測是一個(gè)涉及多個(gè)步驟和因素的復(fù)雜過程。通過采用先進(jìn)的檢測技術(shù)和分析方法，可以有效提高預(yù)測的準(zhǔn)確性和穩(wěn)定性，為碳纖維復(fù)合材料的設(shè)計(jì)和應(yīng)用提供科學(xué)依據(jù)。

碳纖維疲勞壽命預(yù)測新方法

激光超聲檢測技術(shù)應(yīng)用

貝葉斯理論在疲勞預(yù)測中的應(yīng)用

碳纖維復(fù)合材料損傷模型研究
