本文圍繞碳纖維加固設計優化展開案例分析，介紹了某具體工程中碳纖維加固的應用背景，闡述初始設計方案及實施過程中面臨的問題，如材料用量不合理、施工難度大等，通過深入分析，從碳纖維的布置方式、層數選擇、錨固措施等多方面進行優化調整，優化后的設計在保證加固效果的前提下，降低了材料成本，提高了施工效率，減少了對原結構的影響。

碳纖維加固設計優化案例分析

案例背景

在某工程案例中，由于建筑功能發生變化，樓板活荷載增大，通過計算復核，既有樓板配筋中，部分樓板上鐵鋼筋配筋不足，需要進行加固，加固方采用粘貼碳纖維法進行加固。

設計優化過程

1. 粘貼碳纖維加固法適用范圍

粘貼碳纖維加固法適用于鋼筋混凝土受彎、軸心受壓、大偏心受壓及受拉構件的加固。采用該方法時要求被加固的混凝土結構構件，其現場實測混凝土強度等級不得低于C15，且混凝土表面的正拉粘結強度不得低于1.5MPa。

2. 參考的規范和圖集

加固設計參考了《混凝土結構加固設計規范》(GB50367-2013)，對碳纖維材料本身的性能要求詳見《混凝土結構加固規范》GB5067第4.3的內容；對貼用結構膠的要求詳見國家標準《(工程結構加固材料安全性鑒定技術規范》GB50728第4.2.2條的要求。

3. 設計規定

設計規定包括：

• 本方法適用于鋼筋混凝土受彎、軸心受壓、大偏心受壓及受拉構件的加固。
• 被加固的混凝土結構構件，其現場實測混凝土強度等級不得低于C15。
• 外貼纖維復合材加固鋼筋混凝土結構構件時，應將纖維受力方式設計成承受拉應力作用。
• 粘貼在混凝土構件表面上的纖維復合材，不得直接暴露于陽光或有害介質中。

4. 計算公式講解

正截面受彎加固計算時，矩形截面受彎構件的受拉邊混凝土表面上粘貼纖維復合材進行加固時，其正截面承載力應按特定公式確定。

5. 鑒定報告分析使用

鑒定報告分析使用包括對加固改造學社會員提供的教材中查看相關內容。

6. 構造要求

構造要求包括對加固部位的具體構造處理，以確保加固效果。

7. 本案例加固改造要求

本案例加固改造要求包括：

• 經承載力復核，1軸6軸X方向支座上鐵需要加固，支座最大彎矩為19.2KN*m/m。
• 經承載力復核，B軸Y方向支座上鐵需要加固，支座最大負彎為13.0KN*m/m。

施工過程

1. 表面處理和粘貼碳纖維布前的準備

在表面處理和粘貼碳纖維布前，應按碳纖維布加固設計部位放線定位。按設計要求的尺寸裁剪碳纖維布，裁剪后的織物寬度不宜小于150mm且不應小于100mm。將碳纖維布表面擦拭干凈至無粉塵。如需粘貼兩層時，對底層碳纖維布兩面均應擦拭干凈。

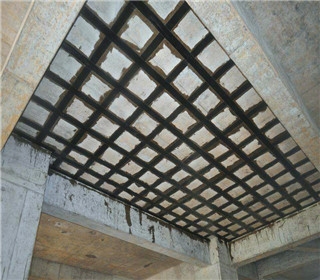

2. 粘貼碳纖維布的過程

擦拭干凈的碳纖維布應立即涂刷粘結樹脂，膠層應呈凸起狀，平均厚度不小于2mm。將涂有粘結樹脂的碳纖維布用手輕壓貼于需粘貼的位置。用橡膠滾筒順纖維布方向均勻平穩壓實，使樹脂從兩邊溢出，保證密實無空洞。當平行粘貼碳纖維布時，兩片之間孔隙應適當處理。

結果與討論

通過上述設計優化和施工過程，最終實現了對既有樓板的有效加固，提高了其承載能力和穩定性。碳纖維加固技術以其高強度、輕質、施工便捷等特點，在建筑加固領域得到了廣泛應用。通過合理的加固設計和精細的施工過程，可以充分發揮碳纖維材料的性能，達到預期的加固效果。

結論

本案例展示了碳纖維加固設計優化的實際應用，通過詳細的設計計算和嚴格的施工過程，成功解決了建筑結構存在的問題，提高了結構的安全性和耐久性。這為類似工程提供了寶貴的經驗和參考。
