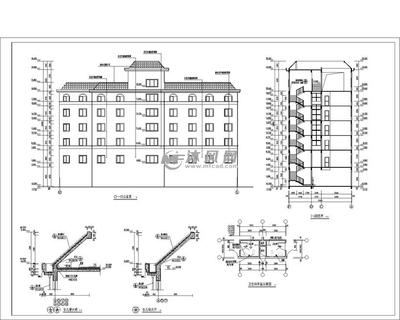

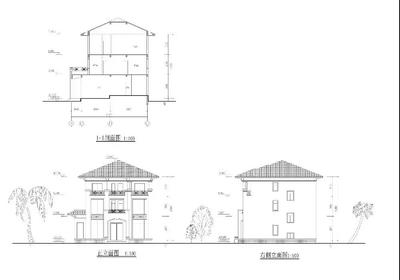

剖面圖與立面圖是建筑制圖中兩種常用的二維表達方式，其主要區別在于觀察角度和表達內容，立面圖是從建筑外部某一方向的正投影，主要展示建筑物的外觀特征，如門窗位置、立面裝飾、材質劃分及整體比例關系，但不揭示內部結構，而剖面圖是通過假想切割建筑物后，沿切割方向的正投影，重點表現建筑內部空間布局、層高、結構構件（如梁、柱、樓板）以及隱蔽構造（如管線走向），同時保留切割線一側的部分外部形態。 ，從功能上看，立面圖側重美學設計與外部環境協調，常用于方案展示或施工外觀控制；剖面圖則更強調技術性，用于指導施工中的空間關系與構造細節，剖面圖需標注切割位置（如“1-1剖面”），并可能結合標高和尺寸詳細說明豎向關系，而立面圖通常標注外觀材質和水平尺寸，兩者共同構成建筑設計的完整表達，分別從外向內和從內向外傳遞不同維度的信息。

剖面圖與立面圖的區別

剖面圖和立面圖是建筑施工圖中的兩種重要圖紙，它們在圖示方法、圖示內容等方面存在顯著區別。以下是它們的主要區別：

性質不同

• 立面圖：在與房屋立面平行的投影面上所作房屋的正投影圖，稱為建筑立面圖，簡稱立面圖。它主要反映房屋的外貌和立面裝修的做法。
• 剖面圖：又稱剖切圖，是通過對有關的圖形按照一定剖切方向所展示的內部構造圖例。剖面圖是假想用一個剖切平面將物體剖開，移去介于觀察者和剖切平面之間的部分，對于剩余的部分向投影面所做的正投影圖。

房屋顯示不同

• 立面圖：從正對著方向看到的形狀，房屋長、高，層數、門、窗、各種裝飾線并示出外墻面材料、色彩，注出各層標高等，只繪出看得見的輪廓線。
• 剖面圖：房屋用垂直面在恰當?shù)胤角虚_，留左邊部分，自右向左能看見的屋內各層的情況，示出各個構件的位置、尺寸及相互關系及各層標高。只繪出看得見的輪廓用細線示出。剖面圖上只標出房屋的寬和高。

作用不同

• 立面圖：按投影原理，立面圖上應將立面上所有看得見的細部都表示出來。但由于立面圖的比例較小，如門窗扇、檐口構造、陽臺欄桿和墻面復雜的裝修等細部，往往只用圖例表示。它們的構造和做法，都另有詳圖或文字說明。
• 剖面圖：一般用于工程的施工圖和機械零部件的設計中，補充和完善設計文件，是工程施工圖和機械零部件設計中的詳細設計，用于指導工程施工作業和機械加工。

表示方法不同

• 立面圖：建筑立面圖：建筑物外墻在平行于該外墻面的投影面上的正投影圖，是用來表示建筑物的外貌，并表明外墻裝飾要求的圖樣。
• 剖面圖：是對建筑物進行假想切割后，展示其內部結構的圖示方法。

通過以上對比，可以看出剖面圖和立面圖在建筑施工圖中的重要作用及其區別。立面圖主要用于展示建筑物的外觀和立面裝修，而剖面圖則用于展示建筑物內部的結構和構件關系。
