索網結構計算

網結構屬于柔性張力結構體系,其計算具有顯著特點,幾何形態與索預應力分布相互影響,力學分析模型需通過找形確定,此過程高度幾何非線性;在負荷工作階段,力學行為也呈現非線性,索網結構靜力計算中,節點位移與索元內力求解是基本問題,二者相互耦合,需從節點平衡方程出發,推導并求解相關方程,針對大跨度索梁組合結構體系,如可展開天線,有將索網結構劃分內部與邊界兩部分進行形態設計的方法,
計算

第一部分、計算依據及說明

一、工程概況說明

工程名稱: 展廳項目

工程所在城市:北京市

索網結構計算 公司新聞 第1張

工程所屬建筑物地區類別:B

工程所在地區抗震設防烈度:8(0.20g)

工程基本風壓:0.45 kN/m2

二、設計規范與規程:

序號

標準名稱

標準號

1

《建筑結構荷載規范》

GB 50009-2012

2

《建筑抗震設計規范》

GB 50011-2010

3

《中國地震烈度表》

GB/T17742-2008

4

《索結構技術規程》

JGJ257-2012

5

《建筑工程用索》

JG/T 330-2011

6

鋼結構設計規范》

GB 50017-2003

7

《建筑結構可靠度設計統一標準》

GB 50068-2018

8

《冷彎薄壁型鋼結構技術規程》

GBJ18-87

9

《玻璃幕墻工程技術規范》

JGJ 102-2003

10

《建筑幕墻工程技術規程規范》

DGJ08-56-2012

11

《建筑玻璃采光頂》

JG/T 231-2008

12

《建筑結構用冷彎矩形鋼管》

JG/T 178-2005

13

《碳素結構鋼》

GB/T700-2006

14

《低合金高強度結構鋼》

GB1597

15

《碳素結構鋼和低合金結構鋼》

GB912-89

16

《碳鋼焊條》

GB/T5117

17

《耐候結構鋼》

GB/T4171-2008

18

《熱軋型鋼》

GB/T706-2008

19

《冷彎型鋼》

GB/T6725-2008

20

《不銹鋼棒》

GB/T 1220-2007

21

《建筑用不銹鋼絞線》

JG/T 200-2007

22

《不銹鋼和耐熱鋼牌號及化學成份》

GB/T20878-2007

23

《鋼化玻璃》

GB15763.2-2005

24

《建筑外窗抗風壓性能分級及其檢測方法》

GB7106-86

25

《建筑幕墻空氣滲透性能檢測方法》

GB/T15226

26

《建筑幕墻風壓變形性能檢測方法》

GB/T15227

27

《建筑幕墻雨水滲漏性能檢測方法》

GB/T15228

三、基本計算公式

(1).場地類別劃分:

根據地面粗糙度,場地可劃分為以下類別:

A:類近海面,海島,海岸,湖岸及沙漠地區;

B:類指田野,鄉村,叢林,丘陵以及房屋比較稀疏的鄉鎮和城市郊區;

C:類指有密集建筑群的城市市區;

D:類指有密集建筑群且房屋較高的城市市區;

    (2).風荷載計算:

幕墻屬于薄壁外圍護構件,根據《建筑結構荷載規范》GB50009-2012 8.1.1-2 采用風荷載計算公式:

Wk=βgz×μsl×μz×W0

其中Wk --- 作用在幕墻上的風荷載標準值(kN/m2)

W0---基本風壓,按全國基本風壓圖,北京市地區取為0.45 kN/m2

βz ---風振系數,按《索結構技術規程》JGJ 257-2012規定的風振系數進行計算。風振系數可取為:單索1.2~1.5;索網1.5~1.8;雙層索系1.6~1.9。

μz ---風壓高度變化系數,按《建筑結構荷載規范》GB50009-2012取定,根據不同場地類型,按以下公式計算:

            A類場地=1.284×()0.24               B類場地=1.000×()0.30

            C類場地=0.544×()0.44               D類場地=0.262×()0.60

μsl ---風荷載局部體型系數,按《建筑結構荷載規范》GB50009-2012 8.3.4和8.3.5取定:

8.3.4 算非直接承受圍護構件載時,局部體型系數民l可按構件的從屬面折減,折減系數按下列規定采用:

1、當從屬面不大于1m2,折減系數取1.0;

2、當從屬面大于或等于25m2 對墻面折減系數取0.8 ,局部體型系數絕對值大于1.0 的屋面區域折減系數取0.6 ,其他屋面區域折減系數取1.0

3、當從屬面大于1m2小于25m2面和絕對值大于1.0 的屋面局部體型系數可采用數插,即按下式算局部體型系數:

μsl (A) =μsl (1) + [μsl25 -μsl1) ]logA/1.4

8.3.5 圍護構件載時,建筑物內部力的局部體型系數可按下列規定采用:

1、封式建筑物,按其外表面風壓的正情況取一0.2 或 0.2;

 (3).地震作用計算:

=××

其中---水平地震作用標準值

---動力放大系數, 5.0 取定

---水平地震影響系數最大值,按相應設防烈度取定:

  6(0.05g): =0.04     7(0.1g): =0.08

  7(0.15g): =0.12     8(0.2g): =0.16

  8(0.3g): =0.24      9(0.4g): =0.32

---幕墻構件的自重(N/m2)

四、荷載組合:

1. 荷載作用組合值系數:

a. 風荷載:      組合系數:ΨW 1.00        分項系數:γW1.50

b. 地震作用:    組合系數:ΨE =0.50        分項系數:γE1.30

c. 拉索預應力:  分項系數:γp

1.當預應力作用對結構有利時預應力分項系數γp應取1.0;

2.對結構不利時γp應取1.3

d.自重作用:     分項系數γG

1.當其效應對結構不利時:對由可變荷載效應控制的組合,取1.3;

2.對有永久荷載效應控制的組合,取1.35;

3.當其效應對結構有利時:一般情況取1.0;  組合系數:ΨG =1.0

e.溫度作用:    組合系數:ΨT0.6      分項系數:γT1.2

2. 分析工況組合說明:

a.預拉力狀態:(式中Pre指預拉力)

COMB11.0×Pre

b.正常使用狀態:(式中Pre指預拉力)

COMB21.0×Pre 1.0×G+ 1.0×W+ 0.6×1.0×(TEP

c.承載能力極限狀態:(式中Pre指預拉力)

COMB31.3×Pre 1.3×G+ 1.5×WK + 0.6×1.2×(TEP+ 0.5×1.3×EQ

d.對分析工況組合的說明:

1) .以上組合中省略了一部分不可能是最不利的荷載組合。

2)COMB1用于預張力分析

3)COMB2用于結構撓度分析

4).COMB3用于結構強度分析

五、堅朗拉索力學性能參數:

1、壓制型不銹鋼拉索性參數:







注:根據《索結構技術規程》JGJ257-2012 5.6.1條規定拉索抗力分項系數取2.0。





2、熱鑄型不銹鋼拉索性參數:



注:根據《索結構技術規程》JGJ257-2012 5.6.1條規定拉索抗力分項系數取2.0



第二部分、荷載計算及計算說明

一、荷 載 參 數

1 不變荷載(恒載)

    玻   璃   種  類         中空鋼化玻璃

    玻  璃  總 厚 度 (mm)    : 16

    支承裝置及結構重 (KN/m^2): 0.01

2 風荷載

    基  本  風  壓 (KN/m^2)  : 0.45

    結構距地面高度 (m)       : 9

    從 屬 面 積(m^2)         :25

體  形  系  數           :- 1.04

風  振  系  數           :1.8

    風壓高度變化系數         :1

    地面粗糙度級別           : B

    荷 載 標 準 值 (KN/m^2)  : -0.842

注:《玻璃幕墻工程技術規范》JGJ102-2003 5.3.2規定:玻璃幕墻風荷載標準值不應小于1.0kN/m2,小于1.0kN/m2結構分析時按1.0kN/m2計算。

3 溫差作用

    年 溫 差(攝氏度)          : -14~36

    溫度作用綜合系數         : 1

4 地震作用

            地  震    烈  度         : 8(0.20g)

            動 力 放 大 系數         : 5

5 COMB2分析荷載組合計算:

荷載標準值計算                標準值(KN/m^2)      分項系數    組合系數

不變荷載                 : 0.4196                1           1

            風 荷 載                 : -1                    1           1

            溫度作用                 : 25 (攝氏度)            1          0.6

1)荷載組合標準值計算                水平方向             垂直方向

            總 荷 載 (KN/m^2)        :    -1                   - 0.4196

6 COMB3分析荷載組合計算:

荷載設計值計算                標準值(KN/m^2)      分項系數    組合系數

不變荷載                 : 0.4196                1.3          1

            風 荷 載                 : -1                    1.5          1

            溫度作用                 : -32 (攝氏度)           1.2          0.6

            地震作用                 0.33568               1.3          0.5

1)荷載組合設計值計算                水平方向             垂直方向

            總 荷 載 (KN/m^2)        :  -1.718192              -0.54548

二、計算說明:

     1、 本計算參考溫度為11°, 參考溫度即考慮溫差效應時的基準溫度。

    2 、本計算提供的預拉力值為參考溫度下拉索的預拉力值。施工時,應根據施工環境溫度計算施工預拉力。

   3、 本計算采用堅朗公司與清華大學共同開發、擁有獨立知識產權的《點支承玻璃工程金屬結構設計分析軟件》進行分析計算。

第三部分、結構計算及校核

一、結構體系參數


列          數         : 9

總    寬    度 (mm)    : 15000

行          數         : 1

總    高    度 (mm)    : 4500

允  許  撓  度         : 1 / 50

體  系  跨  度 (mm)    : 4500

二、體系桿件信息及其編號

1、單元編號圖







2、體系桿件信息

****    表 1  (2張表)   ****

編號    彈性模量     強度設計值   屈服強度     密度        線膨脹系數  泊松比    預拉力值     名稱

        (N/mm^2)     (N/mm^2)     (N/mm^2)     (kg/m^3)                          (KN)

1       1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

2       1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

3       1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

4       1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

5       1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

6       1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

7       1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

8       1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

9       1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

10      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

11      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

12      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

13      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

14      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

15      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

16      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

17      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

18      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

19      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

20      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

21      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

22      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

23      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

24      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

25      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

26      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

27      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

28      1.3000E+005  5.8725E+002  0.0000E+000  8.0000E+003  1.80E-005  0.0E+000  4.1792E+001  φ20.0 壓制拉索

****    表 2  (2張表)   ****

編號    截面積       長度         面內回轉半徑 面外回轉半徑 面內慣性矩   面外慣性矩   重量         名稱

        (mm^2)       (mm)         (mm)         (mm)         (mm^4)       (mm^4)       (N)

1       2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

2       2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

3       2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

4       2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

5       2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

6       2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

7       2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

8       2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

9       2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

10      2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

11      2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

12      2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

13      2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

14      2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

15      2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

16      2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

17      2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

18      2.3722E+002  2.2500E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  4.1846E+001  φ20.0 壓制拉索

19      2.3722E+002  1.5000E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  2.7897E+001  φ20.0 壓制拉索

20      2.3722E+002  1.5000E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  2.7897E+001  φ20.0 壓制拉索

21      2.3722E+002  1.5000E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  2.7897E+001  φ20.0 壓制拉索

22      2.3722E+002  1.5000E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  2.7897E+001  φ20.0 壓制拉索

23      2.3722E+002  1.5000E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  2.7897E+001  φ20.0 壓制拉索

24      2.3722E+002  1.5000E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  2.7897E+001  φ20.0 壓制拉索

25      2.3722E+002  1.5000E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  2.7897E+001  φ20.0 壓制拉索

26      2.3722E+002  1.5000E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  2.7897E+001  φ20.0 壓制拉索

27      2.3722E+002  1.5000E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  2.7897E+001  φ20.0 壓制拉索

28      2.3722E+002  1.5000E+003  0.0000E+000  0.0000E+000  0.0000E+000  0.0000E+000  2.7897E+001  φ20.0 壓制拉索



結 構 體 系 總 重 量 (N) : 5.4533E+002

三、COMB2工況下?lián)隙扔嬎惴治?nbsp;



1、結構最大位移圖:



 2、體系桿件撓度變形計算結果

****    表 1  (1張表)   ****

編號    位移Δ1x(mm)   位移Δ1y(mm)   位移Δ1z(mm)   位移Δ2x(mm)   位移Δ2y(mm)   位移Δ2z(mm)

1       -1.103E-014    +4.234E-013    -1.668E-016    -5.780E+001    -5.165E-002    -8.746E-001

2       -5.780E+001    -5.165E-002    -8.746E-001    -1.139E-014    -4.374E-013    -1.723E-016

3       -1.529E-014    +4.758E-013    -1.499E-016    -7.134E+001    -5.171E-002    -6.992E-001

4       -7.134E+001    -5.171E-002    -6.992E-001    -1.574E-014    -4.898E-013    -1.543E-016

5       -1.635E-014    +4.886E-013    -1.028E-016    -7.427E+001    -5.172E-002    -4.672E-001

6       -7.427E+001    -5.172E-002    -4.672E-001    -1.681E-014    -5.025E-013    -1.058E-016

7       -1.657E-014    +4.913E-013    -5.166E-017    -7.488E+001    -5.172E-002    -2.334E-001

8       -7.488E+001    -5.172E-002    -2.334E-001    -1.704E-014    -5.053E-013    -5.313E-017

9       -1.661E-014    +4.918E-013    +3.567E-029    -7.498E+001    -5.172E-002    +2.144E-013

10      -7.498E+001    -5.172E-002    +2.144E-013    -1.708E-014    -5.057E-013    +3.668E-029

11      -1.657E-014    +4.913E-013    +5.166E-017    -7.488E+001    -5.172E-002    +2.334E-001

12      -7.488E+001    -5.172E-002    +2.334E-001    -1.704E-014    -5.053E-013    +5.313E-017

13      -1.635E-014    +4.886E-013    +1.028E-016    -7.427E+001    -5.172E-002    +4.672E-001

14      -7.427E+001    -5.172E-002    +4.672E-001    -1.681E-014    -5.025E-013    +1.058E-016

15      -1.529E-014    +4.758E-013    +1.499E-016    -7.134E+001    -5.171E-002    +6.992E-001

16      -7.134E+001    -5.171E-002    +6.992E-001    -1.574E-014    -4.898E-013    +1.543E-016

17      -1.103E-014    +4.234E-013    +1.668E-016    -5.780E+001    -5.165E-002    +8.746E-001

18      -5.780E+001    -5.165E-002    +8.746E-001    -1.139E-014    -4.374E-013    +1.723E-016

19      -1.479E-014    -1.322E-017    +3.759E-013    -5.780E+001    -5.165E-002    -8.746E-001

20      -5.780E+001    -5.165E-002    -8.746E-001    -7.134E+001    -5.171E-002    -6.992E-001

21      -7.134E+001    -5.171E-002    -6.992E-001    -7.427E+001    -5.172E-002    -4.672E-001

22      -7.427E+001    -5.172E-002    -4.672E-001    -7.488E+001    -5.172E-002    -2.334E-001

23      -7.488E+001    -5.172E-002    -2.334E-001    -7.498E+001    -5.172E-002    +2.144E-013

24      -7.498E+001    -5.172E-002    +2.144E-013    -7.488E+001    -5.172E-002    +2.334E-001

25      -7.488E+001    -5.172E-002    +2.334E-001    -7.427E+001    -5.172E-002    +4.672E-001

26      -7.427E+001    -5.172E-002    +4.672E-001    -7.134E+001    -5.171E-002    +6.992E-001

27      -7.134E+001    -5.171E-002    +6.992E-001    -5.780E+001    -5.165E-002    +8.746E-001

28      -5.780E+001    -5.165E-002    +8.746E-001    -1.479E-014    -1.322E-017    -3.759E-013

3、撓度校核



由計算結果可知,結構體系最大位移出現在單元 處,其最大位移值為 74.98 mm,而體系跨度為 4500 mm,則

           74.98 / 4500  <  1 / 50

結論:撓度合格

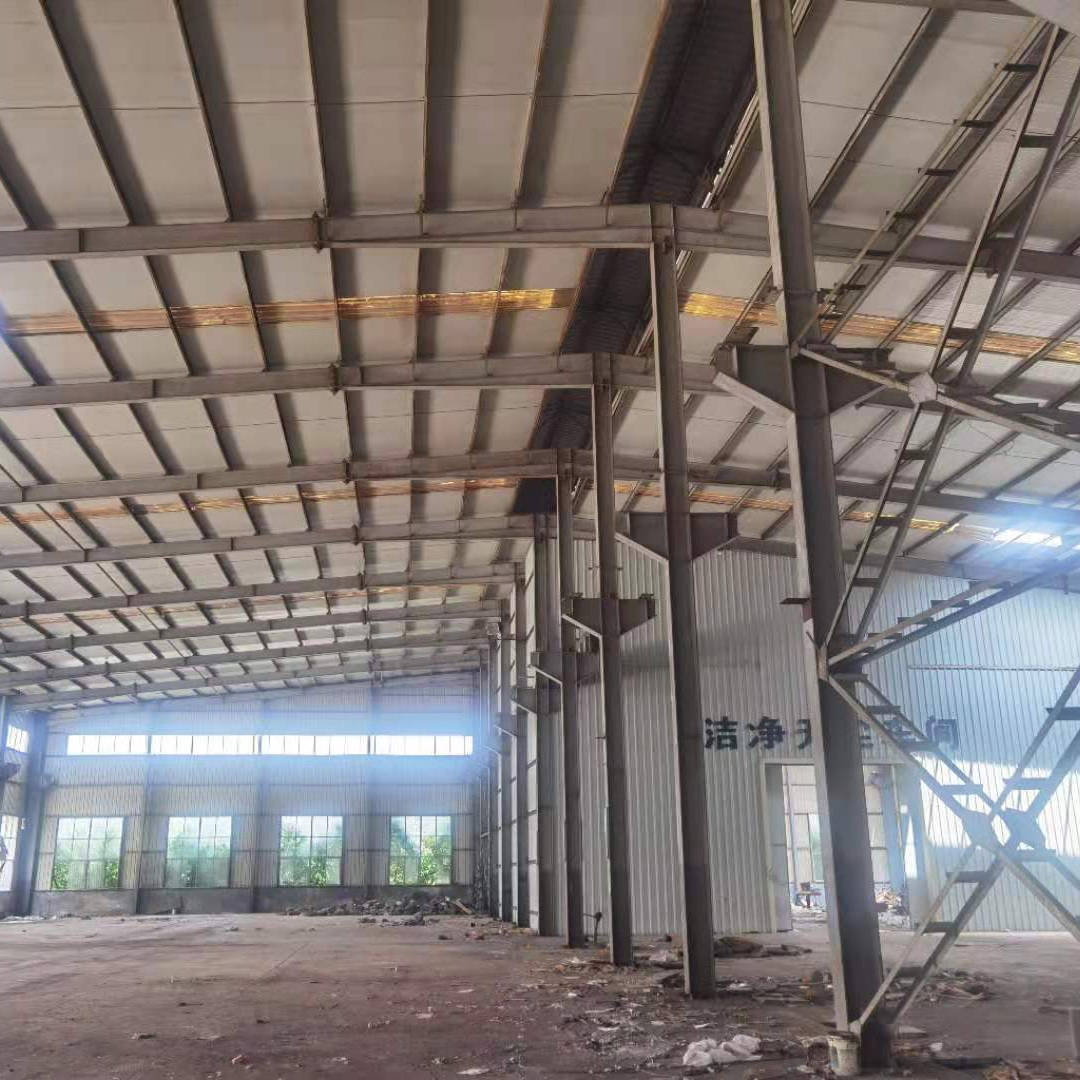

四、COMB3工況下強度計算分析索網結構計算 公司新聞 第2張

1、結構最大拉力圖:





2、結構最大應力圖:







3、體系桿件強度分析結果及校核結果

****  表1  (2張表) ****

編號    軸力         最大彎矩     面內彎矩     面外彎矩     面內計算     面外計算     面內長細比   面外長細比

        (KN)         (KN.m)       (KN.m)       (KN.m)       長度     長度

1       +7.362E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

2       +7.545E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

3       +7.980E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

4       +8.164E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

5       +8.158E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

6       +8.342E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

7       +8.203E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

8       +8.387E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

9       +8.211E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

10      +8.395E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

11      +8.203E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

12      +8.387E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

13      +8.158E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

14      +8.342E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

15      +7.980E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

16      +8.164E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

17      +7.362E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

18      +7.545E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

19      +6.940E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

20      +6.930E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

21      +6.924E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

22      +6.921E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

23      +6.919E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

24      +6.919E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

25      +6.921E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

26      +6.924E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

27      +6.930E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

28      +6.940E+001  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000  +0.000E+000

****  表 2 (2張表) ****

編號    強度         面內整體穩   面外整體穩     強度校核   整體穩定   局部穩定   長細比     拉索軸向

        (N/mm^2)     定性(N/mm^2) 定性(N/mm^2)              性校核     性校核     校核       力校核

1       +3.103E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

2       +3.181E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

3       +3.364E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

4       +3.442E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

5       +3.439E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

6       +3.517E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

7       +3.458E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

8       +3.536E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

9       +3.461E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

10      +3.539E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

11      +3.458E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

12      +3.536E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

13      +3.439E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

14      +3.517E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

15      +3.364E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

16      +3.442E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

17      +3.103E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

18      +3.181E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

19      +2.926E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

20      +2.921E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

21      +2.919E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

22      +2.917E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

23      +2.917E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

24      +2.917E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

25      +2.917E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

26      +2.919E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

27      +2.921E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格

28      +2.926E+002  +0.000E+000  +0.000E+000    合格       不須校核   不須校核   不須校核   合格



    結構體系中,所有鋼結構構件校核結果:

        強      度  :  合格

        整體穩定性  :  不須校核

        局部穩定性  :  不須校核

        長  細  比  :  不須校核

        拉索軸向力  :  合格



文章版權聲明:本站文章基本來源于網絡,如有不妥請聯系店長刪除

發表評論

快捷回復:表情:
AddoilApplauseBadlaughBombCoffeeFabulousFacepalmFecesFrownHeyhaInsidiousKeepFightingNoProbPigHeadShockedSinistersmileSlapSocialSweatTolaughWatermelonWittyWowYeahYellowdog
評論列表 (暫無評論,2人圍觀)

還沒有評論,來說兩句吧...

目錄[+]
