筏板端部是否都需要側邊封邊鋼筋和構造腰
板端部是否都需要側邊封邊鋼筋和構造腰筋,需視具體情況而定,當筏形基礎平板端部無支承時,應對自由邊進行封邊處理,并在封邊處設置縱向構造鋼筋,若筏板厚度較小,可采用板的上層鋼筋伸至封邊構造的上邊緣并向外延伸一定長度的方式;若筏板厚度較大,則可能需采取其他相應措施。側邊封邊鋼筋
問題可參考《17G101-11:G101系列圖集常見問題答疑圖解》
6.10筏形基礎平板什么部位需要封邊?有何構造要求?

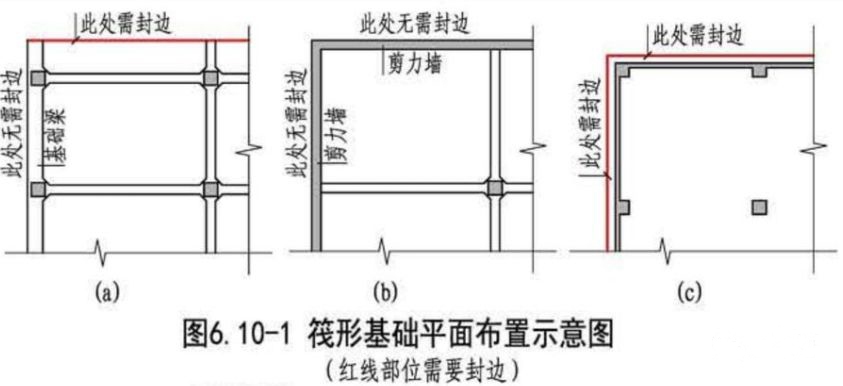

當筏形基礎平板端部無支承時,應對自由邊進行封邊處理。根據現行的國家標準,這種處理方式有兩種,并在封邊處設置縱向構造鋼筋。需要封邊的筏形基礎平面布置示意見圖6.10-1。
當筏板的厚度較小時,可采用板的上層縱向鋼筋與板下層縱向鋼筋90°
彎折搭接,并在搭接范圍內至少布置一道縱向鋼筋。當筏板厚度較厚時,可在端面設置附加U形構造鋼筋與板上、下層彎折鋼筋搭接,并配置端面的縱向構造鋼筋。
施工圖設計文件中應根據16G101-3圖集中的兩種做法指定一種對封邊的處理方式。基礎平板(不包括基礎梁寬范圍)的封邊構造做法如下:
1、封邊鋼筋可采用U形鋼筋,見圖6.10-2; 間距宜與板上、下層縱向鋼筋一致。

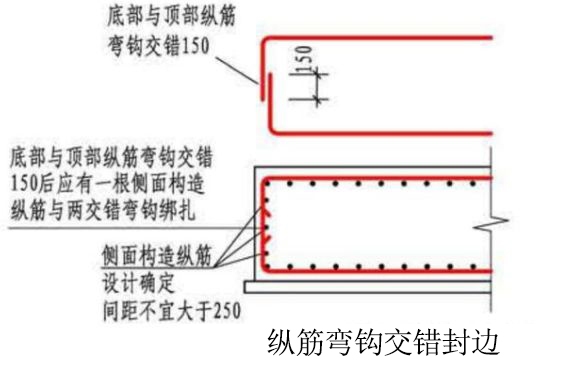

2、可將板上、下縱向鋼筋彎折搭接150mm作為封邊鋼筋,見圖6.10-3.
3 、U形封邊鋼筋直徑,當施工圖設計文件中未注明時,可參考以下要求處理,但需設計方確認:
板厚hs≤500mm時,可取d=12mm;
板厚500mm
板厚1000mm<hs<1500mm時,可取d=16mm;< p="">
板厚1500mm
板厚的> 2000mm時,可取d=20mm,
4、施工圖設計文件應注明封邊處縱向鋼筋的設置要求。
